ZI蜗杆在内旋风铣上加工刀具齿形的问题

woodee

狂奔的蜗牛8585 发表于 2023-7-29 16:37
版主，咨询下ZI蜗杆加工，刀片是按哪个截面（法截面或轴截面）进行设计啊？

旋风铣刀刀刃回转面，与蜗杆齿面切线，是空间曲线。

并不是简单想象出的，与某个截面相切。
具体可根据“无瞬心包络法”求得。

狂奔的蜗牛8585

woodee 发表于 2023-7-30 16:26
旋风铣刀刀刃回转面，与蜗杆齿面切线，是空间曲线。

并不是简单想象出的，与某个截面相切。

版主，无瞬心加工包络和我们常规刀刃切于齿轮基圆平面加工区别在哪？

woodee

狂奔的蜗牛8585 发表于 2023-8-25 14:40
版主，无瞬心加工包络和我们常规刀刃切于齿轮基圆平面加工区别在哪？

无瞬心加工包络，是基于成型法；

“常规刀刃切于齿轮基圆平面加工”，这个不太明确。

taiwanmax

woodee 发表于 2021-5-29 13:28
ZI蜗杆旋风铣刀刃齿形肯定不是直线。
工程上的修正办法，可以根据齿轮测量仪的齿形检查结果，以弧刃替代 ...

受教了

狂奔的蜗牛8585

woodee 发表于 2023-8-29 22:47
无瞬心加工包络，是基于成型法；

“常规刀刃切于齿轮基圆平面加工”，这个不太明确。

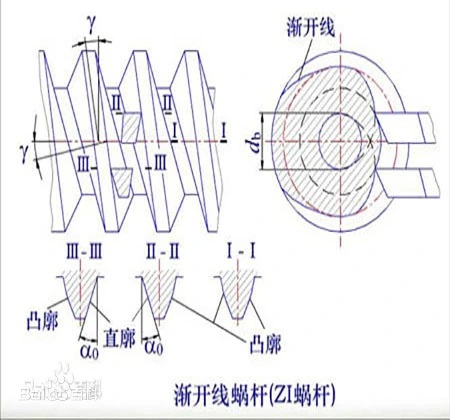

版主，这种加工方式

woodee

狂奔的蜗牛8585 发表于 2023-9-4 15:34
版主，这种加工方式



我拿外旋风铣举例如上图。
铣刀的旋转齿面，与蜗杆齿面在红色接触线处相切。
那么足够精确的铣刀，加上机床施加的足够精确的螺旋运动，就能加工出足够精度的ZI蜗杆。

两者的区别：一个是面面相切；一个是刃（线）面相切。

狂奔的蜗牛8585

woodee 发表于 2023-9-5 16:36
我拿外旋风铣举例如上图。
铣刀的旋转齿面，与蜗杆齿面在红色接触线处相切。
那么足够精确的 ...

感谢版主，还请教下，这两者的区别在哪?都是通过机床和刀具精度来保证零件的精度

mrmrw

在实际工程中，不管是内铣还是外铣的刀具，齿形一定是直线的，因为：
（1）刀片加工不可能加工成特殊曲线的形状，量产和检测是很难保证一致性的。
（2）加工磨损：如果刀片是特殊曲线，任一点磨损都会造成加工的蜗杆是报废的！这个在实际生产中是无法承受的“灾难”！
蜗杆采用旋风铣加工，是小模数蜗杆斜齿轮副常用的加工方式。蜗杆采用近似方式来逼近ZI就好了，这样既能简化刀具设计制造，对于加工也是非常有利的！
对于配对的斜齿轮，很多时候是塑料的，所以可以通过适当的斜齿轮修形来解决配对问题。
——————————————————————
理论是理论，但是工程实践，往往是近似的结果，这是没办法的办法！

hxhzzg1

外旋风，刀盘刀尖直径大，直径越大，微分出来的铣刀片齿面基本是“直”的，     内旋风，刀盘刀尖直径小，如果刀片是“直”的，齿面就会欠切很多，成“凸”形，如果不理论计算瞬心线，就无法建立刀片三维数学模型，那直能“打鸟”了，根据试切的齿形测量数据，根据“凸量”，把刀片齿面设计成圆弧，补偿欠切的部分

狂奔的蜗牛8585

mrmrw 发表于 2023-9-13 09:26
在实际工程中，不管是内铣还是外铣的刀具，齿形一定是直线的，因为：
（1）刀片加工不可能加工成特殊曲线 ...

是的，这种适合小模数齿轮传动。误差很小，可以接受
