不知在内齿圈不能变动的情况下，这组齿轮还能怎么优化

见贤思齐 · 发表于 2021-5-4 14:03

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

作为一个工艺人员着实对公司的设计人员感到焦虑，拉刀都订回来了，装机好像有点卡顿，之前设计方案是太阳 9齿行星36 内齿81 内齿圈的变位是0.193 中心距9.12 于是自己靠着对于这个行业的热爱研究半天弄了个KS 把行星改成34齿，计算下来太阳轮好像有跟切，不值怎么校核如图如图，还请大师指点一二，还有GB 模数小于1齿顶间隙系数是0.35吗

wm6335 · 发表于 2021-5-4 18:21

仅仅考虑跟切与否，只需要把齿顶间隙系数为0.38即可。普通制齿，关键在于刀具。

一泉碎月 · 发表于 2021-5-4 21:04

考虑噪音问题，行星轮36齿可以，
Zc改为34齿，Za齿顶厚度不容易过尖，滑动率会更好9.1的中心距有点太小
Zc齿数35齿，中心距9.2为最佳

一泉碎月 · 发表于 2021-5-4 21:14

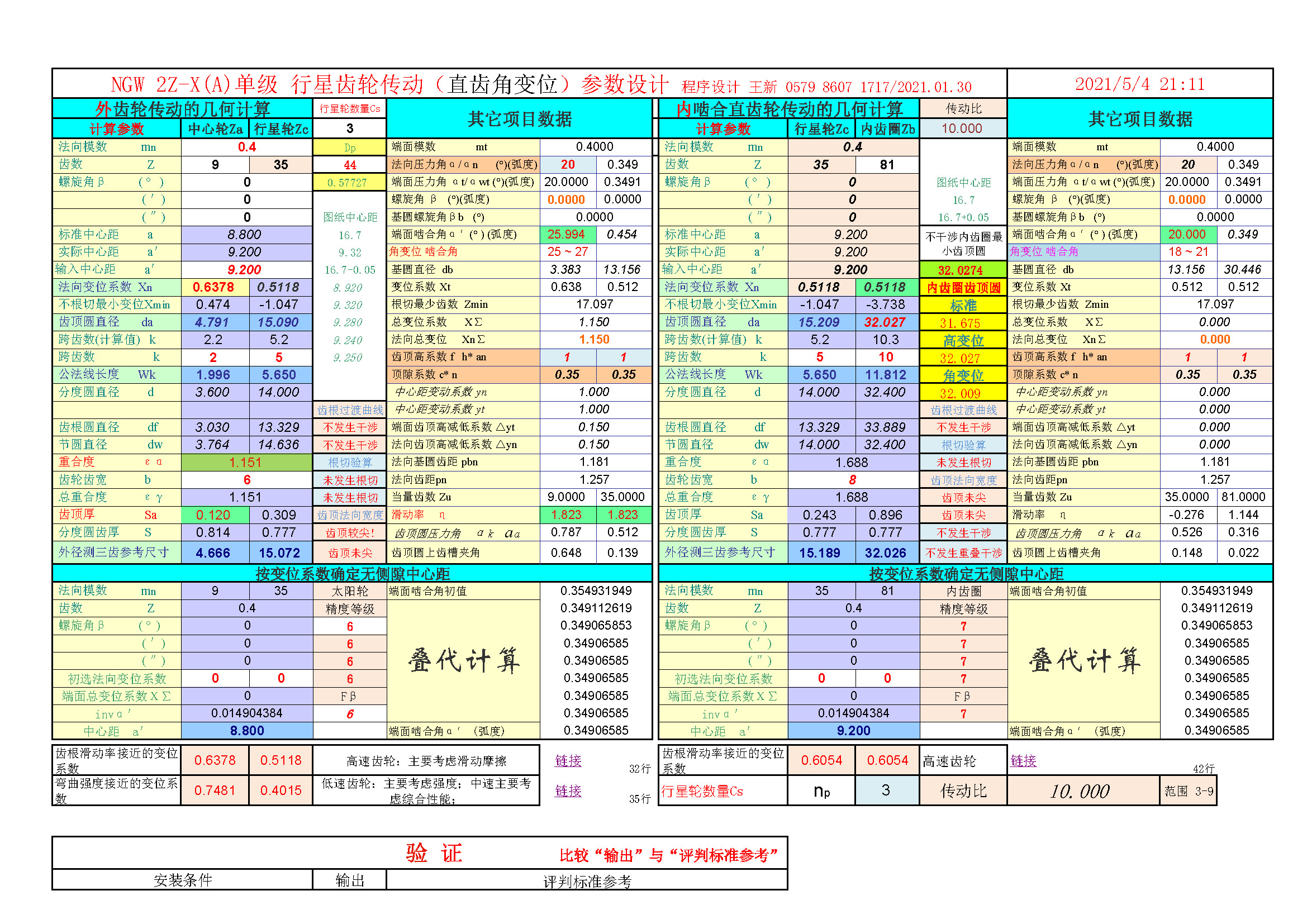

参数计算具体如下

一泉碎月 · 发表于 2021-5-4 21:20

内齿圈的变位系数若已经固定，可以倒推，可以做到尽可能的优化，干涉不能有，

一泉碎月 · 发表于 2021-5-4 21:34

按照一楼的在内齿圈固定的情况下，这些参数没有大问题，内齿圈齿顶圆不小于31.6515，一般也没有其它的干涉问题

见贤思齐 · 发表于 2021-5-5 09:05

86071717 发表于 2021-5-4 21:20
内齿圈的变位系数若已经固定，可以倒推，可以做到尽可能的优化，干涉不能有，

嗯谢谢，大师指点

飞翔新莞人家 · 发表于 2021-5-6 08:45

86071717 发表于 2021-5-4 21:14
参数计算具体如下

支持你的观点

fzh1987 · 发表于 2021-5-6 08:58

齿圈胚料内径可以适当调小一些看看

gdd · 发表于 2021-5-6 09:37

从你的参数看发生这卡顿现象是参数设计不合理。齿圈这么大的齿数是很好配参数的，你却选了一组最差的
