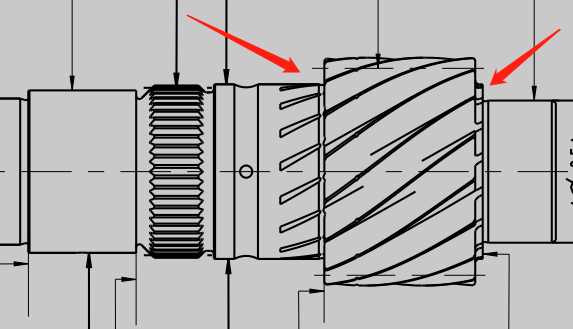

求前辈指导一下，齿轴滚刀收尾要怎么画

康康小白菜

lhx77 发表于 2020-9-18 18:00
期待中！

听完下面第一部分，你可能会失望。
无法画。。。实现不了。kisssoft无法实现三维滚刀收尾。你需要用其他软件来三维建模，然后有限元分析。
但是我解释一下，你就释然了。
因为，不仅是kisssoft，还是masta。目前主流的齿轮设计软件，都实现不了。这说明就算没有滚刀收尾，影响也不大。否则早就是必填项了。
原因是，滚刀收尾那里不是齿轮。是轴，而你填写的那个界面是齿轮设计界面。齿轮设计界面只能生成有效齿轮的三维。你更无法通过台阶齿轮来实现，因为只能输入一个齿顶圆。
