两种齿形有何不同，请各位大师来看下

48824305

都是错的. 齿形.rar (115.84 KB, 下载次数: 13)

2010-12-10 18:40 上传

点击文件名下载附件

我的程序画的.

sbeaosb

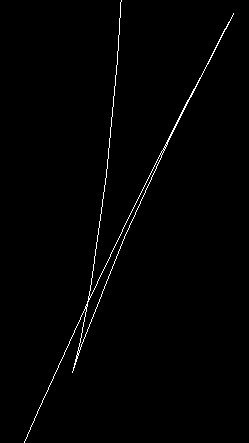

上面这位朋友有没有发现你的齿形有一此非齿形的杂线段，开模用不了的哟

48824305

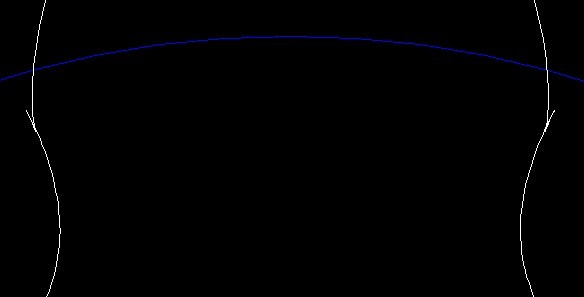

那是根切,还须加大变位系数.

输入参数:
法面模数Mn=0.50000000
端面模数Mt=0.50000000
齿轮齿数z=7
法面分度圆压力角αn=20.00000000°
端面分度圆压力角αt=20.00000000°
齿顶高系数han=1.00000000
顶隙系数cn=0.25000000
螺旋角β=0.00000000°
齿轮齿根曲线圆角系数kc=0.38000000
齿轮的法面变位因数χn=0.34234300
齿轮的端面变位因数χt=0.34234300
计算结果:
齿轮齿顶圆直径da=4.84234300
齿轮齿根圆直径df=2.59234300
齿轮分度圆直径d=3.50000000
齿轮基圆直径db=3.28892417
圆棒(球)直径dp=0.82500000
圆棒(球)中心所在圆的压力角αM=0.58410778°
圆棒(球)跨距M=4.66873882
齿轮的固定弦齿厚sf=0.80355095
齿轮的固定弦齿高hf=0.52493719
齿轮的当量齿分度圆弦齿厚sv=0.89978273
齿轮的当量齿分度圆弦齿高hv=0.72998914
齿轮的公法线跨测齿数k=2
齿轮的公法线长度w=2.38020617
齿轮的法面齿顶厚sa=0.08917716
对于硬齿面,必须sa>0.25*mn=0.12500000;
对于软齿面,必须sa>0.40*mn=0.20000000
  齿轮不根切的最小变位系数为:0.59057778  (所选变位系数不得小于此根切的变位系数.)
  齿宽不得小于:0.00000000
所输入齿轮的公法线跨测齿数k和圆棒(球)直径dp不影响齿轮的尺寸,只供齿轮作为测量的用途.

博业齿轮

11楼的，我都不知道说什么好了，你画的这个是啥？多触角的，你肯定会说这是有根切现象才会这样的，根不根切和我们没关系，楼主的意思就是根据他给出的参数画个齿轮，或者说明一下他画的哪个对。如果用你的软件画出来的齿轮只要是根切的就会多2个触角出来的，我看你的软件也一般。。。。。

48824305

要么加大变位,要么修形.

博业齿轮

参数都不变的话，你能不能画一个不带触角出来的？别说是画好了把触角裁掉的，如果能画出来的话，你的软件多少钱一个，要是便宜的话我也买个来试试画呵呵

48824305

我觉得没必要,有触角可看出来根切,可改进设计.裁掉触角反而不好.

难道你们加工有根切的齿轮?

sbeaosb

同意14楼的说法

niuershiye

sbeaosb 发表于 2010-12-10 12:41


登录/注册后可看大图

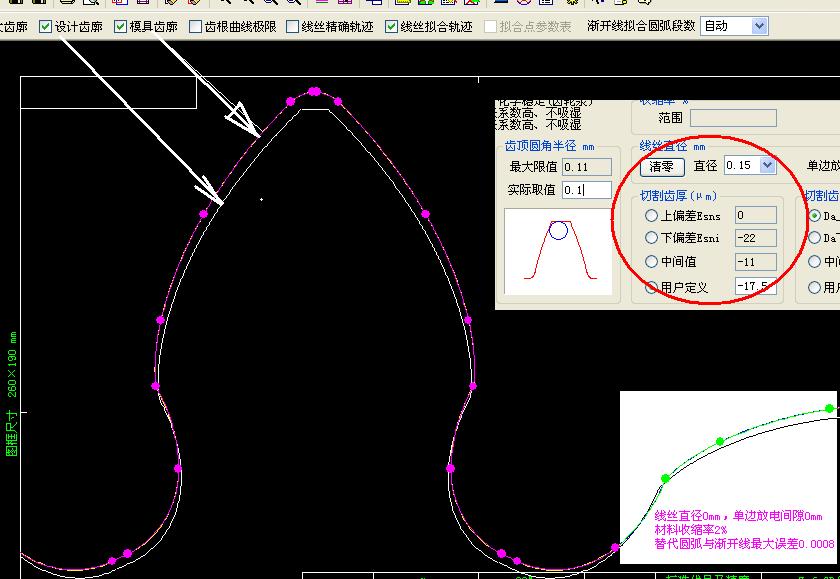

牛爷，费老师，来帮忙看下吧，谢谢啦

几个问题 ：
1〉基本齿廓问题，小模数的国家规定GB/T 2862  不是 GB/T 1856-2001
2〉齿厚偏差时什么 ，就是侧隙多少 。是不是到时候拉大中心距获得 ？
3〉按径向直线替代，将来啮合会干涉的，干涉就产生噪声 。
4〉用什么材料 ，收缩率按多大考虑 。
===================

sbeaosb

牛爷的软件不错，不过太贵了哟，只能公司买还差不多，个人那就压力大了啊?
谢谢牛爷的解答，
按您这样的说法那就是第一种齿形是基本符合要求的了
