请大侠帮忙设计个检具

助攻

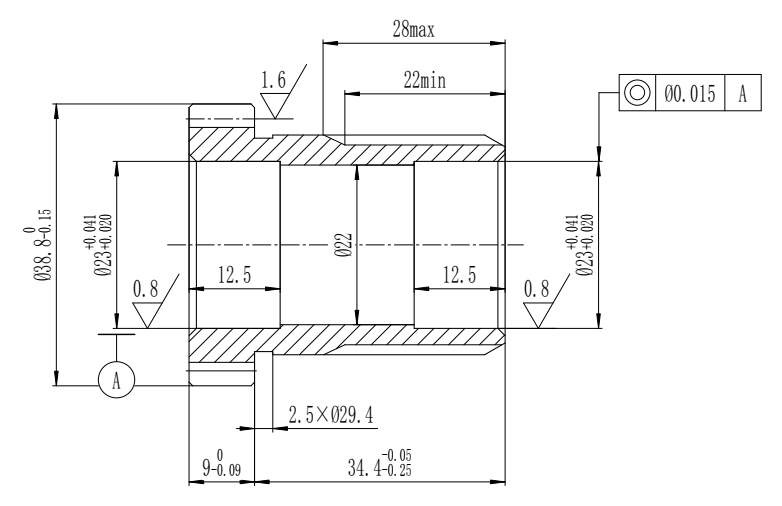

基准是两端内孔轴线，最好装夹一次一刀加工完，可用勾刀，
看尺寸零件不是很长，可考虑棒针夹齿面（如还要磨齿的话最好夹齿面），
测量挺麻烦的，不知道你是怎么加工外圆的，从内孔公差来看需要用到无间隙工装才能保证外圆的跳动要求。

xm023644

按照图纸所示排布工艺的话，我觉得该是拿外齿定位装夹一次车内孔及外圆，两内孔应该可以一次加工完成，从图纸所示长径比在5:1以内，可以使用反镗刀。这样内孔外圆及断面的位置公差都能保证，检测也比较好检测，穿心轴，上偏摆仪一次完成。
若单纯按楼主所说检测两端内孔，则只能选择涨套心轴，这样悬伸较长，检测效果反而不美。

wangjunjtslhc

回复 zsh860530 的帖子

右边的内孔与孔口倒角一刀下,
左边的内孔与左边的孔口倒角一刀下.
用偏摆仪顶信两端倒角检查跳动,

第二种方法在CMM上检查

zsh860530

回复 wangjunjtslhc 的帖子

顶两端倒角？这个我还从来没听说了。再说最好是两边一起车，不一起车的话，很难保同轴度。因为这个零件是比较长，又比较薄。CMM是什么？不好意思，我刚入门

xuefengtang

CMM? 三坐标啊!

UG天下第一

学习学习，好像懂了

daoshen888

和我们这个产品差不多的。
