请大侠帮忙设计个检具

zsh860530 · 发表于 2010-12-2 16:32

您需要登录才可以下载或查看，没有账号？注册

x

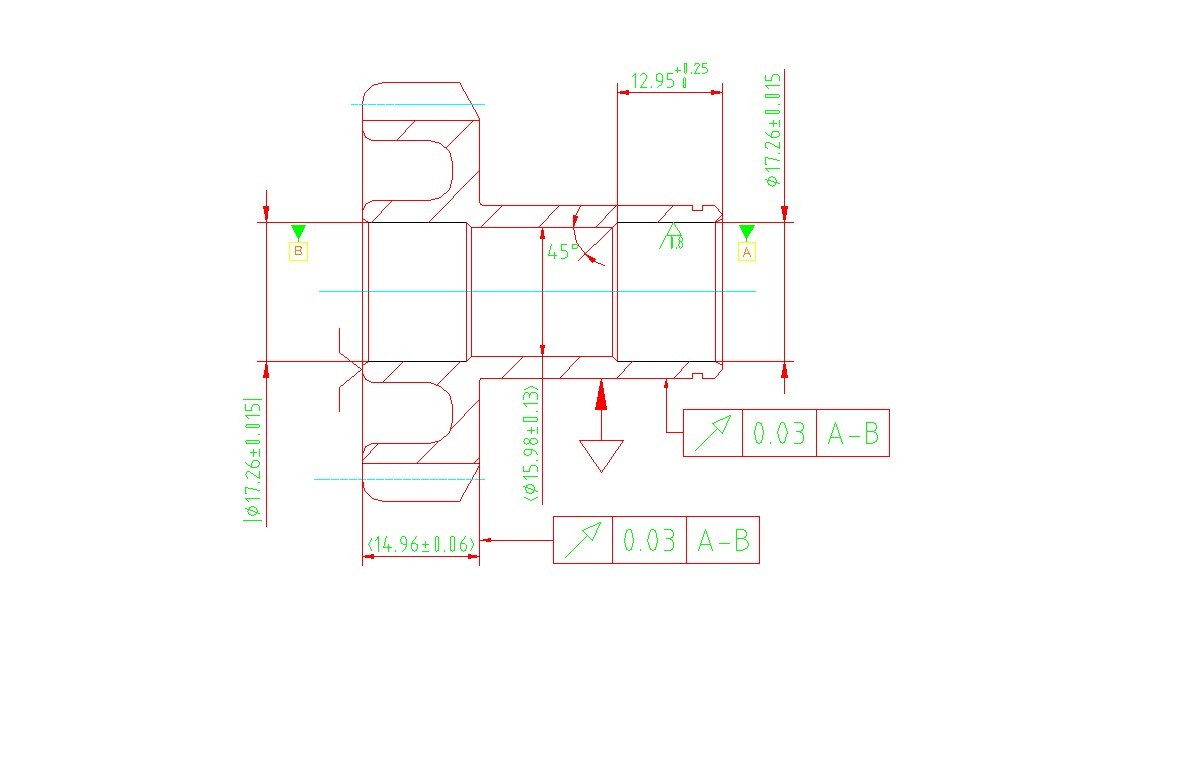

碰到个产品，车内孔工序，只车两头，中间部位较小又不加工，所以车两端内孔之后就不知道怎么检端、径跳了，不知道哪位大侠能提供个好点子呢？两端的内孔也是分工序车的，不知道能不能一刀车出来呢?

天行健 · 发表于 2010-12-2 20:19

这工件一次装夹加工好不就行了吗?加工内孔得刀具要做一把有正刀和反刀得.外径与端面也用同一把刀,精车一把,切断一把,在四刀位得普通车床都能完成.

zsh860530 · 发表于 2010-12-3 13:02

不好意思我还是没有看得太明白你的意思，我的意思是其他地方都不加工，就是两头的内孔要车。装夹要怎么装夹呢？车完之后又怎么来定位检端、径跳呢？

zhangsuiyang · 发表于 2010-12-3 14:14

用涨内孔的夹具

xuefengtang · 发表于 2010-12-8 10:15

楼上你本事大的，人家要加工内孔的，涨住了内孔能车内孔吗？可以买一根内涨的心轴来检测，国产的心轴一般稳定的精度差不多在0.01，是不保险的。

zsh860530 · 发表于 2010-12-8 15:53

回复 xuefengtang 的帖子

内涨心轴？可以吗？我们公司从来没用过这个呢，不知道哪里有的吗，这个零件只能是涨住外面的一小段内孔来检测，内涨心轴可以吗？

天行健 · 发表于 2010-12-8 16:24

楼主!这工件一开始加工工艺就有错了,现在要两边φ17内孔同心就一次加工好,

wode007 · 发表于 2010-12-9 16:15

这么简单都不会！！！

千里马 · 发表于 2010-12-9 18:47

刀头列尖一刀下

xuefengtang · 发表于 2010-12-9 23:19

人家不是讨论怎么加工，是讨论怎么检测，与两头孔一刀落有什么关系？一刀落也要检测与外径的跳动的。
