那位可以帮我计算下这个齿轮的加工参数吗

lks042 · 发表于 2010-11-24 10:32

请问如何计算，可否帮我算下，谢谢

lks042 · 发表于 2010-11-24 10:35

另外上图中的大轮的轴向轮位和垂直轮位都为0，但是我看了SGM卡上124和125项的V和H都不是0 啊

nieshaowu · 发表于 2010-11-24 11:17

回复 lks042 的帖子

V和H应该是垂直刀位和水平刀位吧，再者每人算的数据都不一定一模一样的

，齿轮配对使用，给定了大轮的调整参数，小轮数据是配出来的，我给出的数据经过TCA分析的:P。那个摇台角计算机床结构不一样，计算公式是不一样的，很抱歉，这方面资料我还没有:(，帮不了你了

lks042 · 发表于 2010-11-24 14:32

再问下，小轮的刀盘错刀距是多少？
和大轮一样吗

nieshaowu · 发表于 2010-11-24 14:44

回复 lks042 的帖子

小轮粗切可以用和大轮相同的数据，精切采用单面法（刀盘上只有内刀或者外刀）），没有错刀距概念，单独的精切凸面和精切凹面数据。

lks042 · 发表于 2010-11-24 14:57

不对啊，

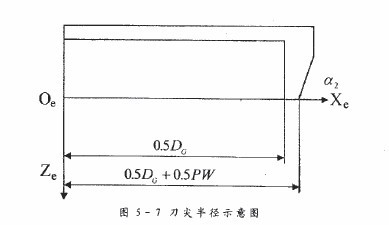

小轮单面刀的截面图如图所示，也要知道刀盘直径和刀顶距啊

lks042 · 发表于 2010-11-24 14:58

那么这个PW值是多少

nieshaowu · 发表于 2010-11-24 16:27

回复 lks042 的帖子

呵呵，单面刀，只有一面是刀刃，那个是刀顶距，工艺参数，与错刀距是两个概念

888888a · 发表于 2010-11-24 17:08

SGM是固定安装法计算的所以带垂直跟水平轮位的不带的有可能是单刀号单面法计算的

lks042 · 发表于 2010-11-24 18:25

nieshaowu 发表于 2010-11-24 16:27

登录/注册后可看大图

回复 lks042 的帖子

呵呵，单面刀，只有一面是刀刃，那个是刀顶距，工艺参数，与错刀距是两个概念

那么你上面没有给出刀顶距，请问大小轮刀盘的刀顶距各是多少呢？
另外错刀距是何意，可否解释下，谢谢！
