那位可以帮我计算下这个齿轮的加工参数吗

lks042 · 发表于 2010-11-23 15:15

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 lks042 于 2010-11-23 15:19 编辑

大小轮的齿坯几何参数见附件：

加工方法为SGM卡，加工机床为NO116铣齿机，需要数据为：完整的大轮精切调整参数（刀盘参数和机床调整参数）以及小轮精切调整参数（刀盘参数和机床调整参数）

计算好了可发我QQ邮箱：421240227 谢谢

hyfjy · 发表于 2010-11-23 19:15

有加密的WORD文档，打不开
就把你想做的参数发上来看看可好。

lks042 · 发表于 2010-11-23 20:01

好的。。。。。。

lks042 · 发表于 2010-11-23 20:16

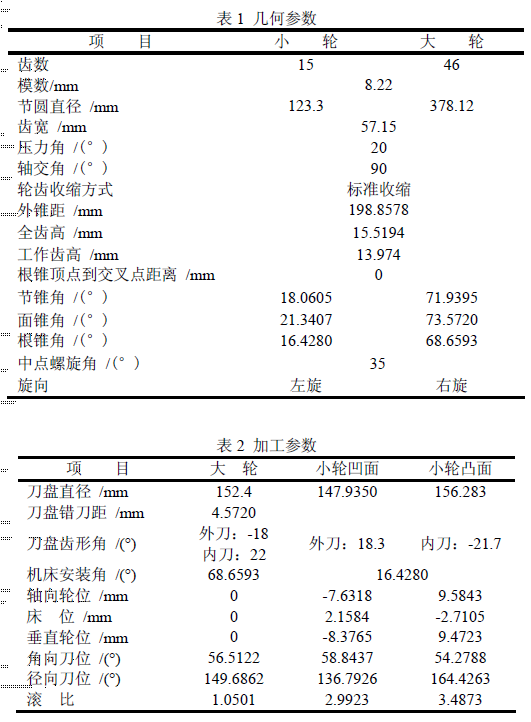

齿数 15 46 模数 8.22 齿宽 57.15 压力角 20 节圆直径 123.30 378.12 外锥距 198.8578 大端直径 140.0294 380.6746 齿顶高 9.85 4.12 齿根高 5.67 11.40 工作齿高 13.974 全齿高 15.51936 节锥角 18.0605 71.9395 齿根角 1.6332 3.2810 面锥角 21.3415 73.5727 根锥角 16.4273 68.6585 螺旋角 35 轴交角 90 旋向左右
以上前者为小轮，后者为大轮

speed_long · 发表于 2010-11-23 22:26

我已经用"计算不求人"软件做好了准双曲面齿轮调整计算卡:HGM和HFT
SGM和SFT接下来就做,其实你自己完全可以做,半天就做好了.

lks042 · 发表于 2010-11-23 23:56

我现在想急用啊
来不及算了

nieshaowu · 发表于 2010-11-24 08:08

本帖最后由 nieshaowu 于 2010-11-24 08:11 编辑

回复 lks042 的帖子
file:///C:/DOCUME%7E1/NIESHA%7E1/LOCALS%7E1/Temp/moz-screenshot-2.png
file:///C:/DOCUME%7E1/NIESHA%7E1/LOCALS%7E1/Temp/moz-screenshot.pngfile:///C:/DOCUME%7E1/NIESHA%7E1/LOCALS%7E1/Temp/moz-screenshot-1.png

lks042 · 发表于 2010-11-24 09:34

谢谢。。。。。。。。。。

lks042 · 发表于 2010-11-24 09:53

另外在问个问题，我加工一个齿，如何控制摇台的摆角范围呢
上面好像没有啊

nieshaowu · 发表于 2010-11-24 10:20

回复 lks042 的帖子

可以算出参考点摇台角，根据经验公式换算出起始点摇台角和终止摇台角，之间摇台角差值就是摆角范围。不过现实加工中都不算，通过试切确定摆角范围。
