PRO/E — 完全参数化的斜齿圆柱齿轮

speed_long · 发表于 2010-11-3 22:25

回复 speed_long 的帖子

speed_long · 发表于 2010-11-3 22:25

回复 speed_long 的帖子

48824305 · 发表于 2010-11-4 11:39

齿厚等于齿槽宽的圆的直径有何意义?

speed_long · 发表于 2010-11-4 18:40

镜像渐开线用.

speed_long · 发表于 2010-11-4 18:41

你下载模型看看就知道了.

speed_long · 发表于 2010-11-4 18:44

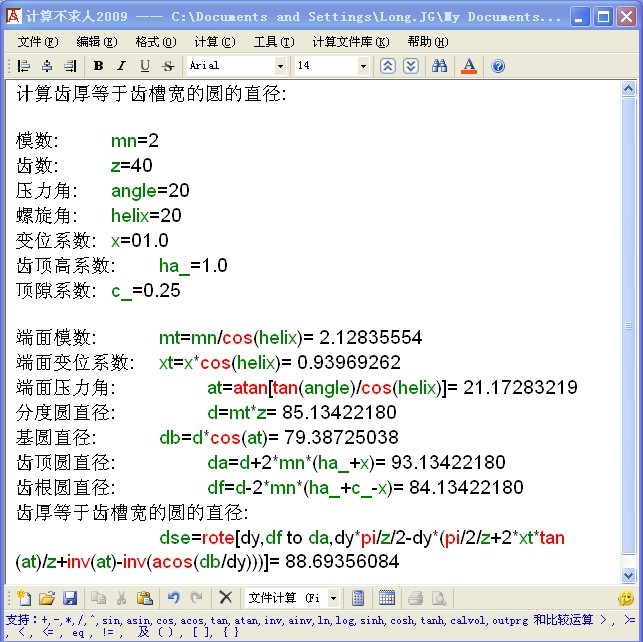

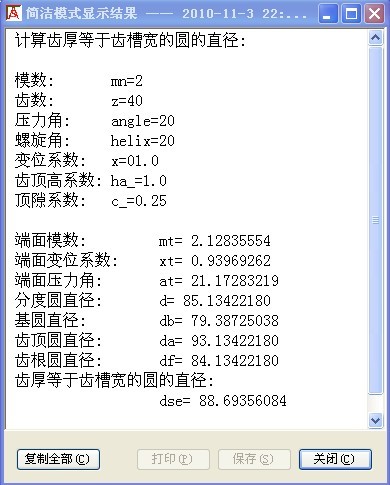

计算齿厚等于齿槽宽的圆的直径:

模数: mn=2
齿数: z=40
压力角: angle=20
螺旋角: helix=20
变位系数: x=0.0
齿顶高系数: ha_=1.0
顶隙系数: c_=0.25

端面模数: mt=mn/cos(helix)= 2.12835554
端面变位系数: xt=x*cos(helix)= 0
端面压力角: at=atan[tan(angle)/cos(helix)]= 21.17283219
分度圆直径: d=mt*z= 85.13422180
基圆直径: db=d*cos(at)= 79.38725038
齿顶圆直径: da=d+2*mn*(ha_+x)= 89.13422180
齿根圆直径: df=d-2*mn*(ha_+c_-x)= 80.13422180
齿厚等于齿槽宽的圆的直径:
dse=rote[dy,df to da,dy*pi/z/2-dy*(pi/2/z+2*xt*tan(at)/z+inv(at)-inv(acos(db/dy)))]= 85.13422180

80houyuren · 发表于 2010-12-1 21:32

我也想试试这个是不是很好用

80houyuren · 发表于 2010-12-1 21:42

这个似乎是不太好用哦

speed_long · 发表于 2010-12-3 21:29

回复 80houyuren 的帖子

怎么不太好用,有什么问题?

80houyuren · 发表于 2010-12-5 12:50

修改部分数据后，重生成可能会报错的
