请帮忙校对以下参数是否正确

    [复制链接]
发表于 2010-10-14 08:58 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
各位大侠,请帮忙校对以下参数是否正确:
已知:模数Mn=1.5、螺旋角27°,压力角20°,小齿轮齿数10齿、变位系数为0.248,精度等级为9GJ;大齿轮齿数为64齿,变位系数为-0.23,精度等级为7(没有标注齿厚偏差).图纸标注小齿轮顶圆直径20.4,大齿轮顶圆直径为110.4,图纸没有标注中心距参数,但实际装配中心距为63。现在想校对图纸参数是否正确,求图纸实际中心距为多少,及大小齿轮的顶圆直径、分度圆直径。
我自己根据图纸给出的参数如变位系数等,反求得中心距为62.32,小齿轮顶圆直径为Ø20.58,大齿轮顶圆直径Ø110.06.我怀疑图纸参数不对或我自己计算错误,请大侠们帮忙计算一下图纸实际中心距为多少,及大小齿轮的顶圆直径、分度圆直径。

发表于 2010-10-14 10:15 | 显示全部楼层
我计算的结果与你的相同,至于齿顶圆直径不一定与设计尺寸一致的,可以人为将齿顶切去一些
发表于 2010-10-14 16:22 | 显示全部楼层
你思考问题的方法有点偏差,从设计的角度看,所设计的齿轮副不仅是为了达到某尺寸,重要的是为了保证齿轮副的传动性能和制造工艺性。如需进一步交流,可QQ996692093
 楼主| 发表于 2010-10-14 16:55 | 显示全部楼层
谢谢两位的热情解答,但是有点疑问的是为什么实际装配中心距与齿轮图纸反求的中心距相差那么多呢?中心距不一致不是反而影响传动平稳性吗?
发表于 2010-10-14 20:31 | 显示全部楼层
本帖最后由 hyfjy 于 2010-10-14 20:35 编辑

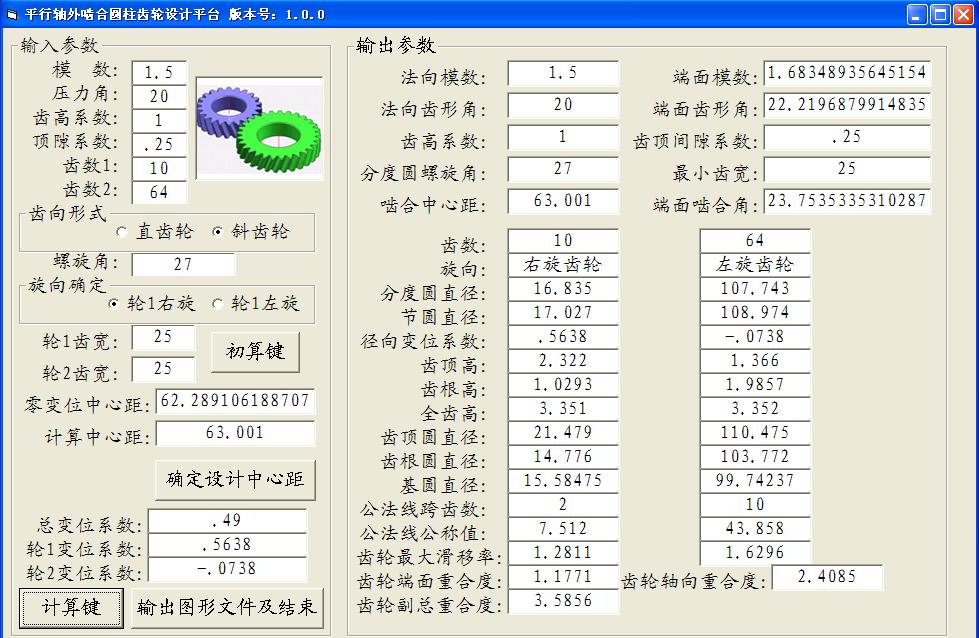

这是一对图中就有问题的齿轮,如果按中心距为63计算,总变位系数应为0.49,在我的软件上自动选择变位系数后小轮取0.5638,大轮取-0.0738,这时得到的两齿轮的齿面滑移率分别为1.2811和1.6296,在这种情况下,即保证了小轮有足够大的变位系数,以提高抗弯强度,延长使用寿命,属等强度选择变位系数。计算的界面如下:


计算文件如下:

输入斜齿轮最小齿宽 B =  25
端面模数          Mt = 1.68349
法向齿形角       αn = 20
端面齿形角       αt = 22.21969
分度圆螺旋角      β = 27          Z1右旋齿轮        Z2左旋齿轮
     外啮合圆柱齿轮副计算结果
模数:               M =     1.5
齿数:               Z =     10               64
分度圆螺旋角:       β=     27
齿宽:               B =      25              25
法向压力角:        αn=     20
端面压力角:        αt=     22.21969
端面啮合角:       αt'=     23.75353
中心距:             L =     63.0005
分度圆直径:         d =     16.835              107.743
节圆直径:           d'=     17.027             108.974
径向变位系数:       X =     .5638               -.0738
齿轮副计算齿宽:     b =      25
齿顶高:             ha=     2.322             1.366
齿根高:             hf=     1.0293            1.9857
全齿高:             h =     3.351             3.352
齿轮齿顶圆直径:     De=     21.479                110.475
齿轮齿根圆直径:     Df=     14.776                103.772
基圆直径:           Do=     15.58475           99.74237
齿轮端面重合度:     Ea=     1.1771
齿轮轴向重合度:     Eb=     2.4085
齿轮总重合度:       E =     3.5856
最大滑动率:         F =     1.2811              1.6296
公法线跨齿数:       K =     2                    10
公法线公称值:       W =     7.512               43.858

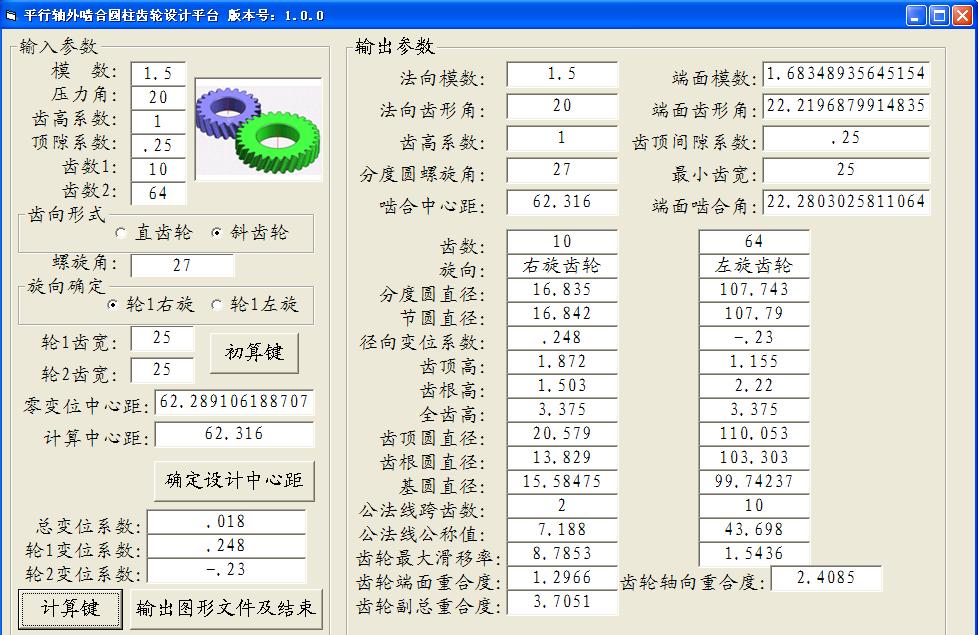

另外根据楼主提供的数据,计算的结果与你计算是一致的,中心距为62.316,但这时齿轮副的齿面滑移率就差得多了,小轮为8.7853,大轮为1.5436,小轮的抗弯强度不够,过大的滑移率差又导致啮合中效率降低,更重要的是齿顶圆也不对,所以图中有问题是肯定的。计算界面如下:


计算结果如下:


     外啮合圆柱齿轮副计算结果
模数:               M =     1.5
齿数:               Z =     10               64
分度圆螺旋角:       β=     27
齿宽:               B =      25              25
法向压力角:        αn=     20
端面压力角:        αt=     22.21969
端面啮合角:       αt'=     22.2803
中心距:             L =     62.3161
分度圆直径:         d =     16.835              107.743
节圆直径:           d'=     16.842             107.79
径向变位系数:       X =     .248  -.23
齿轮副计算齿宽:     b =      25
齿顶高:             ha=     1.872             1.155
齿根高:             hf=     1.503             2.22
全齿高:             h =     3.375             3.375
齿轮齿顶圆直径:     De=     20.579                110.053
齿轮齿根圆直径:     Df=     13.829                103.303
基圆直径:           Do=     15.58475           99.74237
齿轮端面重合度:     Ea=     1.2966
齿轮轴向重合度:     Eb=     2.4085
齿轮总重合度:       E =     3.7051
最大滑动率:         F =     8.7853              1.5436
公法线跨齿数:       K =     2                    10
公法线公称值:       W =     7.188               43.698


另外请注意,小轮的齿顶圆减小后决不是大轮的齿顶圆就可以增加,以这对齿轮副为例,大轮的齿顶增加较多,会对小轮的过度曲线有干涉,造成工作中不平稳,噪音增大等问题。
发表于 2010-10-14 20:47 | 显示全部楼层
本帖最后由 luomo226 于 2010-10-15 20:15 编辑

软件共享下啊
发表于 2010-10-14 21:19 | 显示全部楼层
hyfjy你好!你的齿轮计算轮软件是否可以给我分亨一下。如果愿意,请发我邮箱:huang1985106@163.com

拜谢!
 楼主| 发表于 2010-10-15 10:36 | 显示全部楼层
回复 hyfjy 的帖子


    非常感谢你的回答,内容很详细,也解答了我一直以来的疑惑,感谢感谢
 楼主| 发表于 2010-10-15 10:59 | 显示全部楼层
回复 hyfjy 的帖子


    谢谢你的详细回答。但有一点我不明白的的是,齿轮实物小齿轮实测顶圆直径为20.4,小齿轮公法线(K=2时)为6.97~7.01,所以我有点迷惑,这位实测数据与设计理论尺寸又有差异
发表于 2010-10-15 16:17 | 显示全部楼层
hyfjy你好!你的齿轮计算轮软件是否可以跟我分享一下呢。谢谢。
我的邮箱:huangchun1986@163.com
