神奇的计算软件：计算不求人，机械设计计算样样行.

speed_long · 发表于 2016-6-13 19:55

15538820973 发表于 2016-6-8 09:02
一样啊。你把A1，B1，C1改一下就行了

把A1，B1，C1改一下就行了

不懂，能发个示例吗？
在EXCEL里直接使用参数，不用 A1,B1这样的来代表参数

speed_long · 发表于 2016-7-1 09:11

本帖最后由 speed_long 于 2016-7-1 22:04 编辑

speed_long 发表于 2016-6-13 19:55
把A1，B1，C1改一下就行了

      宁江YM3608分度挂轮计算

模数:             mn=input(1.5)
齿数:             z=input(25)
螺旋角度:       Bd=input(3)
螺旋角分:       Bf=input(50)
螺旋角秒:       Bm=input(23)
螺旋角:          B=Bd+Bf/60+Bm/3600= 3.8397222222
螺旋方向:       Bx=input("右","左")

滚刀头数:       K=input(1)
滚刀旋向:       Dx=input("右","左")

走刀量:             s=input(0.7)
计算精度:          pg=input(6,7,8,9,10,4,5)

挂轮比值:
if(Bx eq Dx)
      bz=24*K/[z*(1-s*sin(B)/(pi*mn*z))]= 0.9603821317
else
      bz=24*K/[z*(1+s*sin(B)/(pi*mn*z))]= 0.9596181723
end if

挂轮齿数:
      CDEF=gualun(bz,20 to 100,pg)= "34/29×77/94"

以上内容复制到计算不求人软件里即可计算。

morefunz · 发表于 2016-7-19 22:58

请问可以计算奇数齿情况的三根量棒的跨棒距吗？最近这个问题比较困扰

speed_long · 发表于 2016-7-22 22:09

morefunz 发表于 2016-7-19 22:58
请问可以计算奇数齿情况的三根量棒的跨棒距吗？最近这个问题比较困扰

这个可以计算！

ug机械设计 · 发表于 2016-8-4 21:38

学习来的，齿轮好多不懂哦

ug机械设计 · 发表于 2016-8-4 21:42

好东西　要支持下哦

advancezjz · 发表于 2016-8-7 11:19

好东西　要支持下哦！！！

hwhcj · 发表于 2016-8-24 20:26

阿懵发表于 2010-11-19 18:59
回复 speed_long 的帖子

可以用“牛顿迭代计算”能算出来渐开线反函数！论坛里有计算表格！

请问哪有？找了好久

speed_long · 发表于 2016-9-6 08:49

hwhcj 发表于 2016-8-24 20:26
请问哪有？找了好久

“计算不求人”里求渐开线反函数的三种方法：
第三种方法：
1: val1=1
2: middle=45
3: pg=13
4: min=0
5: max=90
6: val2=inv(middle)= 0.2146
7: i=0
8: wcycle(abs(val2-val1)>(1/10^pg))
9: if(val2>val1)
10: max=middle= 64.8742
11: else
12: min=middle= 64.8742
13: end if
14: middle=(min+max)/2= 64.8742
15: val2=inv(middle)= 1
16: i=i+1= 34
17: if(i>100)
18: exit wcycle
19: end if
20: end wcycle
21: angle=middle= 64.8742

speed_long · 发表于 2016-11-2 20:54

speed_long 发表于 2016-9-6 08:49
“计算不求人”里求渐开线反函数的三种方法：
第三种方法：
1: val1=1

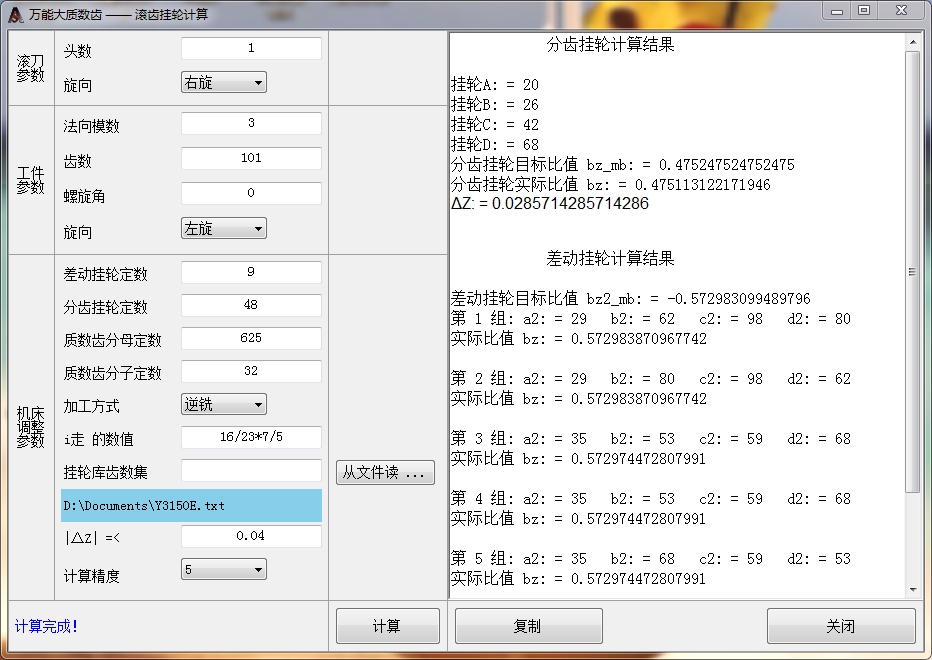

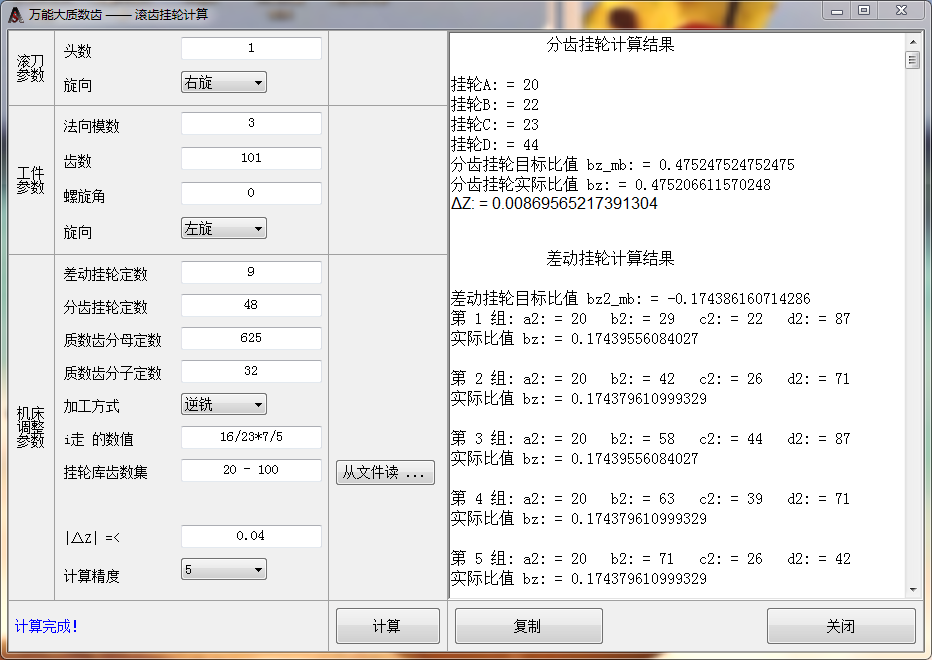

软件包下载

大质数齿滚齿挂轮计算.rar (356.87 KB, 下载次数: 0)
