发几张端面齿（皇-冠齿）图片大家拍砖！

曦轩齿轮 · 发表于 2017-7-4 21:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由曦轩齿轮于 2017-7-6 13:35 编辑

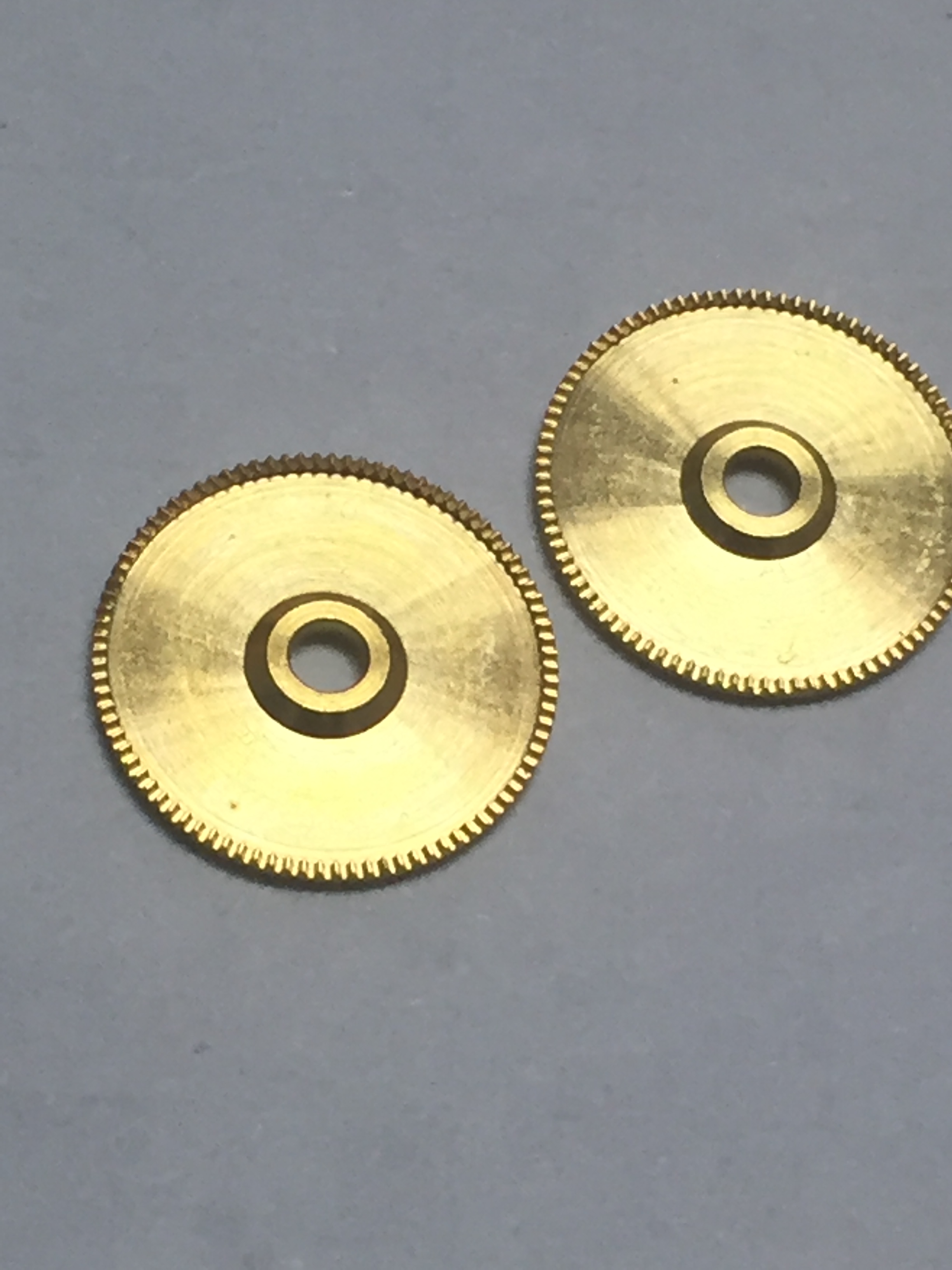

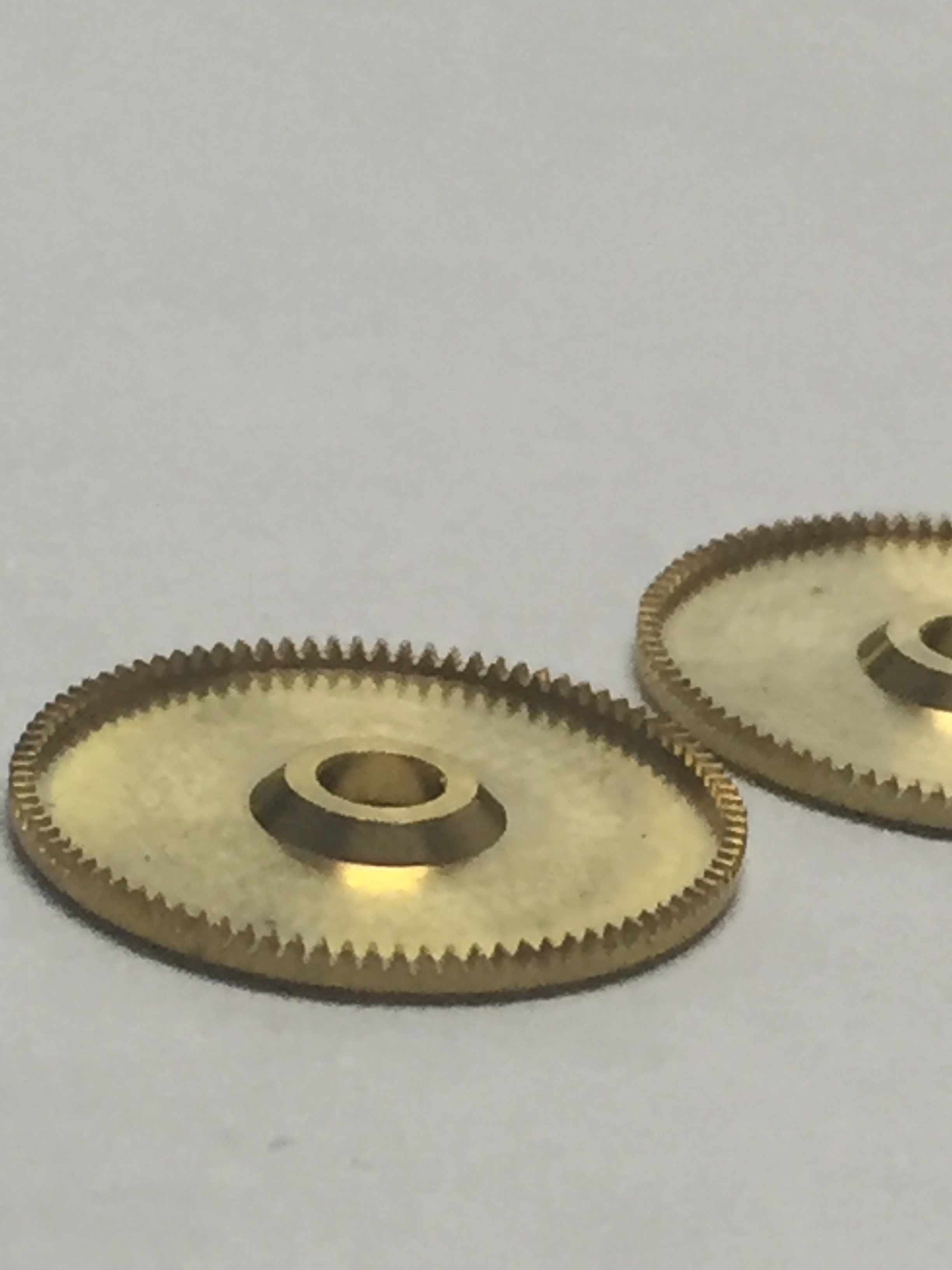

发几张端面齿（皇-冠齿）图片大家拍砖！

卫书诗 · 发表于 2017-8-11 15:26

谢谢楼主分享

81291961 · 发表于 2017-8-11 19:39

多少级精度，可做5级吗

delixing · 发表于 2017-8-28 17:09

这个是怎么加工的呢？

mrmrw · 发表于 2017-9-7 14:09

齿形放大了看，好像是滚齿的。——这种是玩具齿轮上用的一种齿轮。不太适合较大转矩的载荷。

caowei · 发表于 2017-9-8 13:42

谢谢楼主分享

qiswlll · 发表于 2017-9-18 10:51

提供批量平齿加工

_绝境长城_ · 发表于 2017-10-12 09:30

楼主，有没有关于冠齿轮设计的书呀？

970040336 · 发表于 2022-5-1 20:29

端面齿主要是难设计

hyfjy · 发表于 2022-5-1 23:02

970040336 发表于 2022-5-1 20:29
端面齿主要是难设计

设计目前各企业都可以搞出来了，关键是机械加工的机床及刀具设计有较大的问题，还有一个根本的原因就是这样的传动，用在什么地方，在面齿轮传动的发源地，主要是用于直升飞机的分流和流上，可以避免弧齿锥齿轮的复杂性，而这种零件的设计，从强度上，最终精度上，加工的难度远大于普通的弧齿锥齿轮，毕竟锥齿轮已经有成百年的设计和加工，校核强度，提高精度的办法了，而面齿轮传动却只有二三十年的系统研究，多偏重于理论，对加工方法，很少有厂家关注，测量也几乎是空白，所以，对于国外的一些零件样品，不能轻易下结论设计是否合理，加工方法是否合理，是否有加工精度和检测精度的问题，更多的问题是在能代替锥齿轮的价值是不是可靠，等等。
