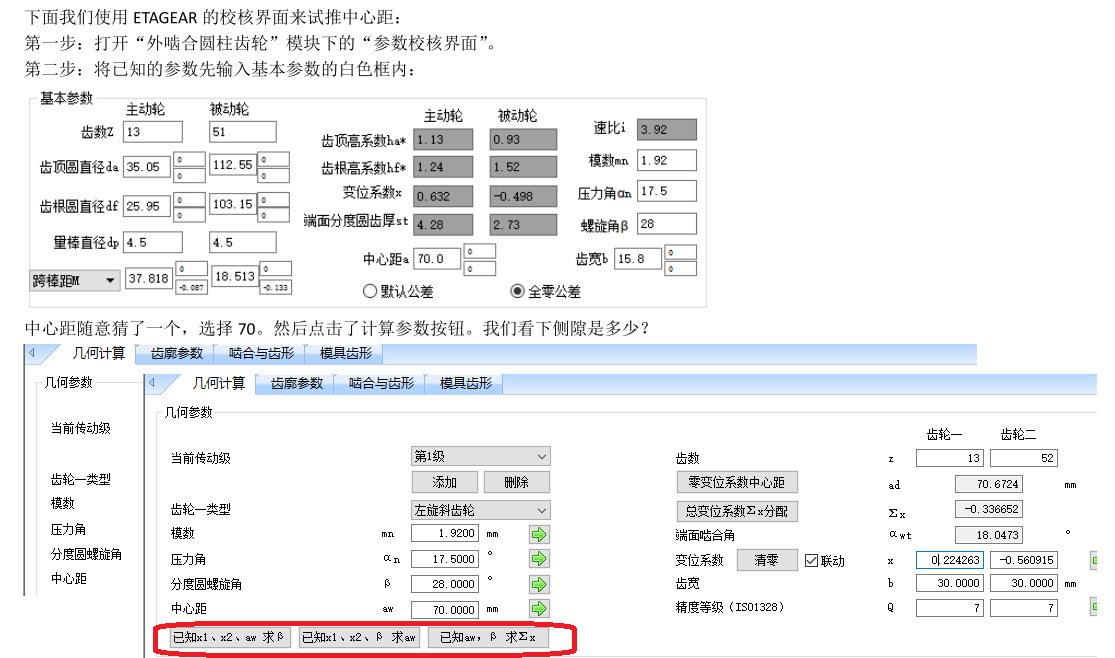

要先论证37楼的知识局限性之前，我们要先把他引以为傲的软件功能的底给扒一扒，看看有多少技术含量，是不是真牛。 我们先来看第一个按钮： 已知x1，x2,aw(实际中心距)，求β 翻开机械设计手册第二卷，看8-22页上的公式，我们就能找到答案了。 xnΣ=x1+x2 然后看公式： xnΣ=（z1+z2）*(invαt’- invαt)/(2tanαn) z1,z2, xnΣ,an(法向压力角)已知，那么我们可以得到invαt’- invαt的数值 根据机械原理上的渐开线函数我们知道： invαt’=tanαt’-αt’ invαt= tanαt-αt invαt’- invαt= tanαt’-αt’-( tanαt-αt) 式1 有手册上的一个公式： cosαt’=a *cosαt/aw 式2 a=0.5*(d1+d2),分度圆公式我就省略了，这里的a是已知了 所以此时式1和式2是2个未知量，2个等式，那么解方程后我们就知道αt’和αt分别是多少了。 然后有tanαt=tanαn/cosβ 轻松求出β是多少。 然后我们看第二个按钮，已知x1，x2、β，求aw xnΣ=x1+x2 xnΣ=（z1+z2）*(invαt’- invαt)/(2tanαn) z1,z2, xnΣ,an(法向压力角)已知，那么我们可以得到invαt’- invαt的数值 tanαt=tanαn/cosβ invαt= tanαt-αt 那么invαt’是不是也知道了 invαt’=tanαt’-αt’ 就求出αt’ cosαt’=a *cosαt/aw a=0.5*(d1+d2),分度圆公式我就省略了，这里的a是已知了 那么aw也求出来了。 第三个按钮就留个悬念吧，相信看懂上面的过程了第三个自然也是没有秘密的。所以从上面的过程看出，其实他的这三个按钮不需要你了解齿轮，只有能找到书上的公式，会变换就能求得答案。所以也是看不出这个软件编辑者的水平的。 那么我们把这个软件的底揭晓了，后面我们分析下他暴露出来的知识缺陷是什么，为什么会说出上面这样的话，还那么底气充足。
|
