如何设计出合理的齿轮参数

chencang1986 · 发表于 2016-12-2 10:29

齿轮好复杂

henrymao · 发表于 2016-12-2 19:59

第一张图
您的齿轮参数我用ETAGEAR软件进行的校核。
中心距在70.1的时候符合图纸上的侧隙。
跨棒距和量棒直径也没有问题。

假如按照等滑动率分配变位系数，强度校核结果显示大齿轮的弯曲强度是小齿轮的2倍。
而按照您提供的参数进行强度校核时两者接近。所以第一张图明显是根据齿轮弯曲强度来分配变位系数的。

我个人经验：
当转速较低，滑动率对齿轮传动性能影响不大时应该按照弯曲强度分配变位系数。
高速齿轮按照等滑动率分配变位系数

一般的8,9级齿轮滑动率不是太夸张我觉得都是没有问题的，等强度分配变位系数更加合理。

nbjbnc · 发表于 2016-12-4 13:00

齿轮的学问太多了，值得学习

缘令1314 · 发表于 2016-12-10 16:44

今天又学习了优化真好顶一个

FFMen · 发表于 2016-12-29 20:35

看了2天书，于是有了这个东东，试了一下

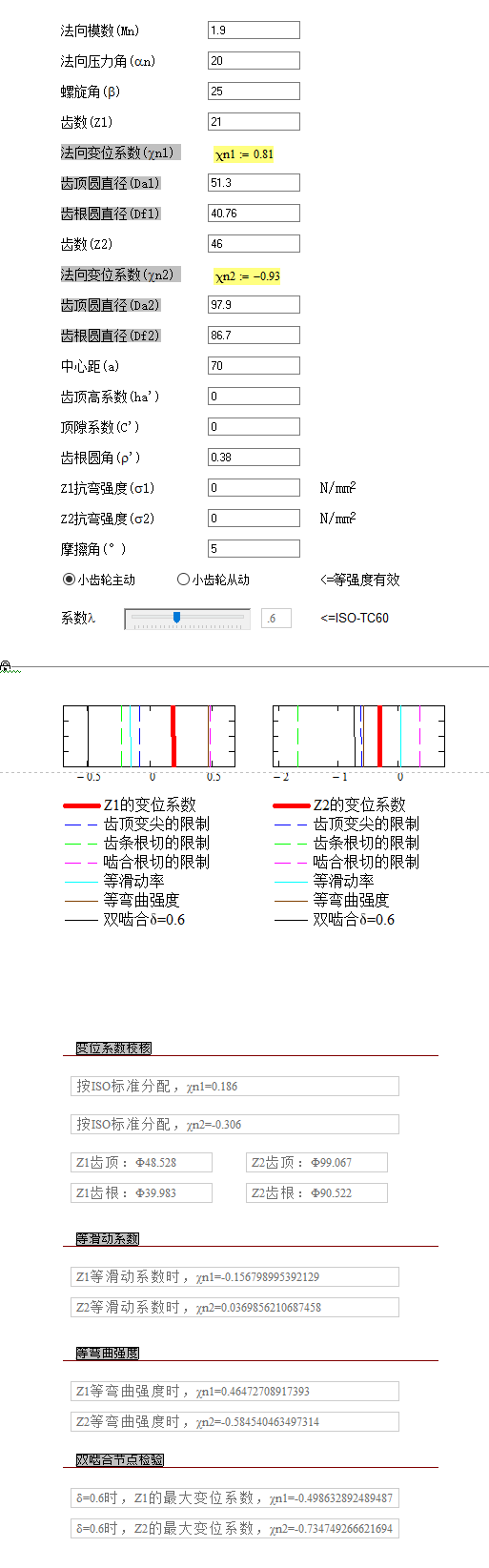

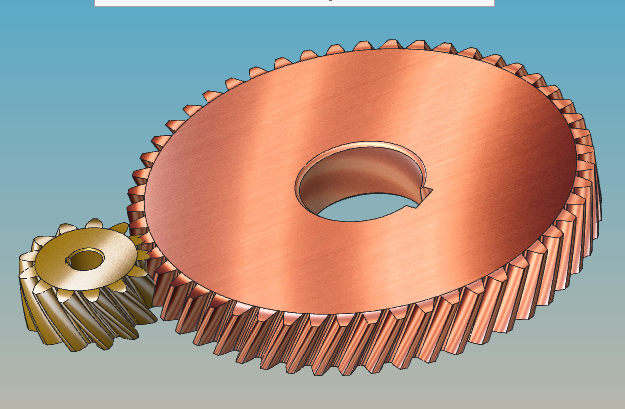

第一组没问题

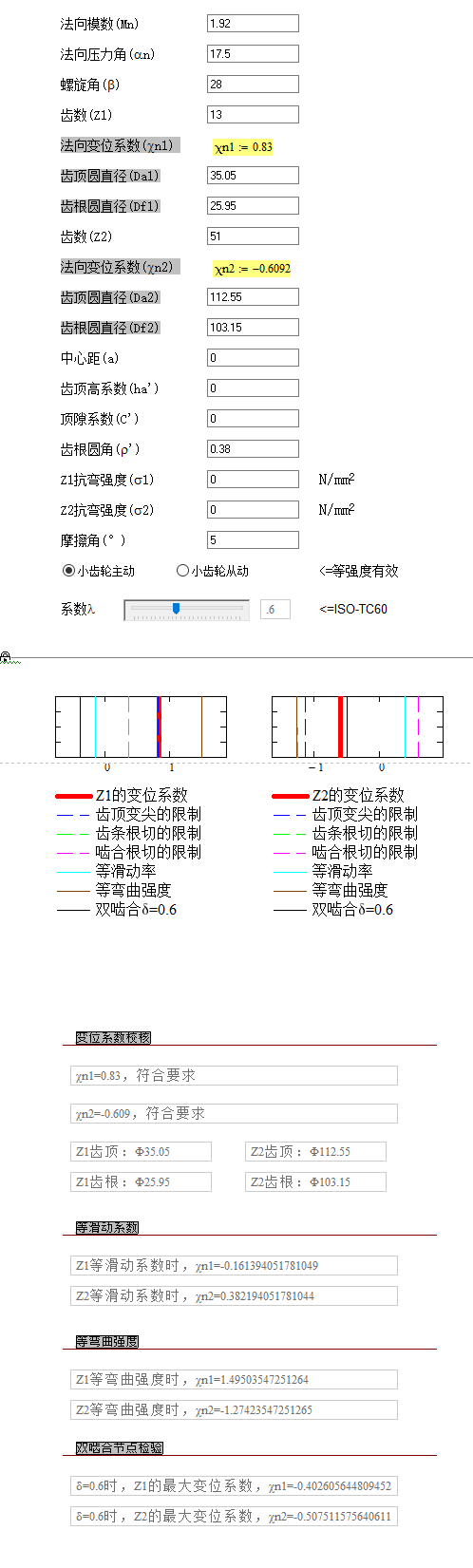

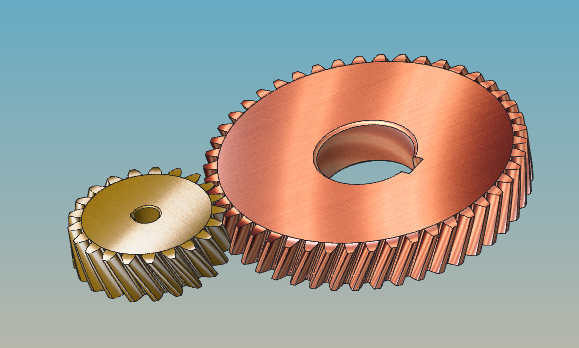

第二组有问题

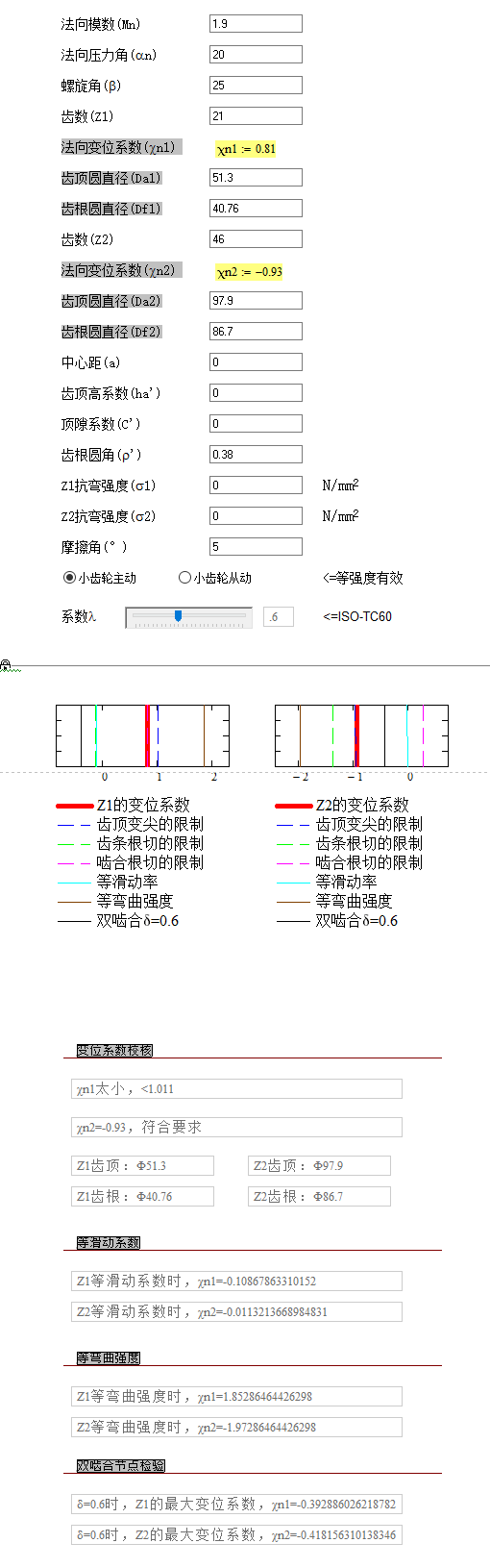

重新分配了一下

fuguangyi · 发表于 2017-1-7 19:01

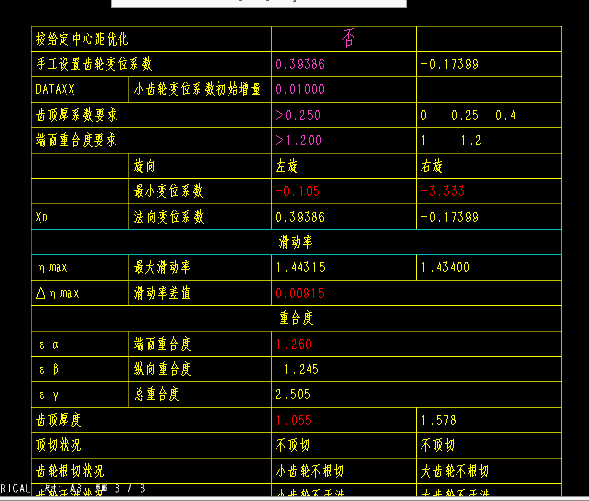

按中心距70计算：图一计算的参数：

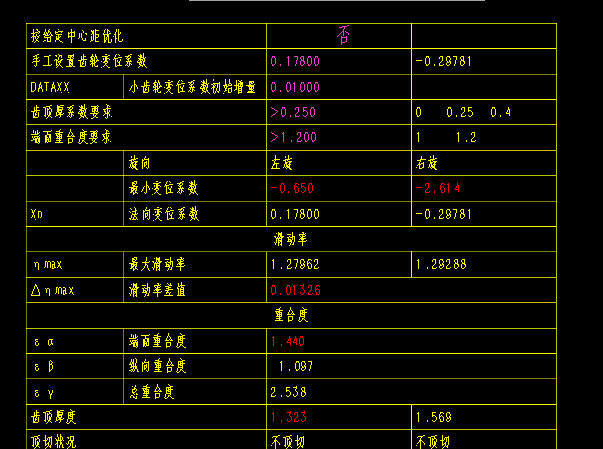

图二计算参数：
