磨铣齿刀盘遇到的问题？？？

XINGYUNXING · 发表于 2010-9-13 17:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 XINGYUNXING 于 2010-9-13 17:39 编辑

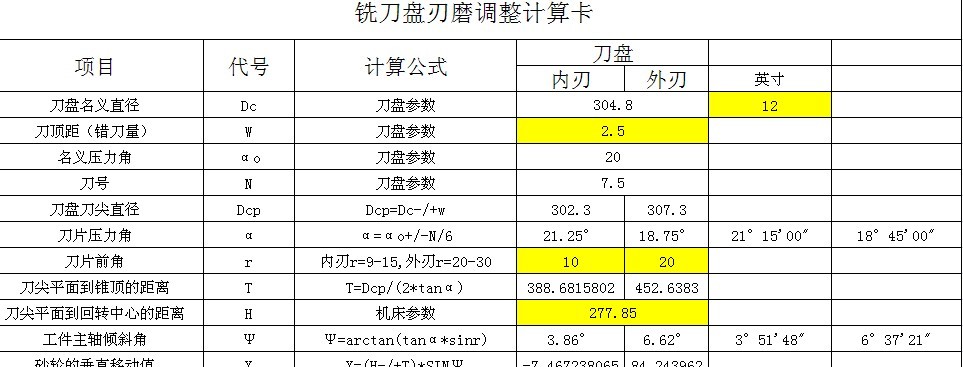

用的是武汉的MBD6745A机床，上面有公式，计算磨刀刀刃计算卡，有几个问题想请教下，
1。铣齿刀的内刀刃前角选择多少度？？外刃选择多少度？是固定的还是和刀盘直径一起变化？？书上说的内刃9-15，外刃20-30，

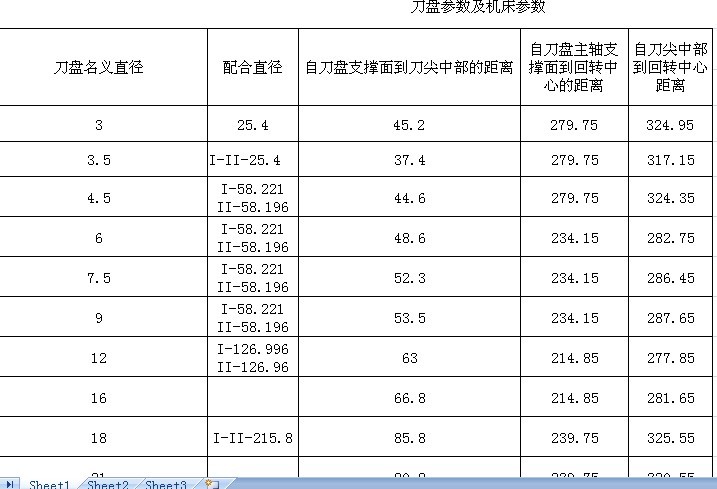

2。自刀盘主轴支撑面到回转中心的距离，自刀盘支撑面到刀尖中部的距离是按照书上的，还是按照实际测量的？？？

zhangjun · 发表于 2010-9-13 21:05

1.铣刀的内外刀前角是可以根据齿轮材质决定，材料粘的话角度可以选择大一点（刀更锋利些），材料硬的话角度可选择小一点（耐冲击性好）。
2.“自刀盘主轴支撑面到回转中心的距离”这个尺寸时机床固定的尺寸，机床没有大修过这个尺寸就按说明书就可以。

XINGYUNXING · 发表于 2010-9-14 10:14

回复 zhangjun.6666 的帖子
那刀盘支撑面到刀刃中部距离按照书上的，还是按照实际测量值？？我量下的数据和书上不一致！！！你的QQ号多少，能否交个朋友！！！我的165013300

浪子 · 发表于 2010-9-14 22:14

磨玩刀后要用平尺挡一下看平不平

纪永君 · 发表于 2010-9-15 07:41

弧齿锥齿轮铣刀的刃磨，计算和论证比齿轮滚刀来讲是两个概念。
这种刀具的刃是这个圆锥的一条母线，而非这个所在的圆锥面的轴线，因此，其最好的刃磨位置是绕着这条刀刃为基准，的法平面进行刃磨，这样，与其刀具的径向前角就没有对应关系，除此之外，其他的刃磨位置都将导致刀具的原始压力角出现变化。虽然这个变化的大小本人未曾计算，但是，可以肯定的说，如果刀刃的位置偏离了这个圆锥的母线的位置，刀具的实际刃口就成了一条实实在在的抛物曲面。
当然，由于刀盘的后角也是参照类似阿基米德的铲背设计的，由此，只要能保证上面所说的位置，就能够保证刀具的刃磨后的精度。
虽然有人会讲，磨得位置有变化，影响不大，这可能是真实的，就是变化不大，但是，作为技术的论证和讨论，本人的原则是，没有证实其误差的大小，就不下结论。
所以这个结论无论是否满意，也只能这些，希望能对先生有所帮助

woxihuan · 发表于 2010-9-17 14:06

自刀盘支撑面到刀尖中部的距离.我也量过,真的跟资料上不合.我也不知道怎样量, 不过我用的是武汉的MB6745机床。铣齿刀的内刀刃前角是固定的7度。

XINGYUNXING · 发表于 2010-9-17 17:52

回复 woxihuan 的帖子
那机床调整数据按照什么来调的？？？按照书上的？？

wangkuijx · 发表于 2010-9-18 21:27

了解，了解

woxihuan · 发表于 2010-9-24 18:05

我也不知道怎样算的,过几天我在把数据抄给你.给你做一个参考.你是否传一张照片上来.我看合不合我磨的机床.

XINGYUNXING · 发表于 2010-9-26 18:20

回复 woxihuan 的帖子
什么照片？
