KIS优化滑动率时齿顶太尖，如何调整呀？

niuershiye

小齿变尖，与选择 DIN 3967-1978 有关 ，a----h 的上偏差 与22---30 的制造公差 。
齿顶缩短量 k*mn .

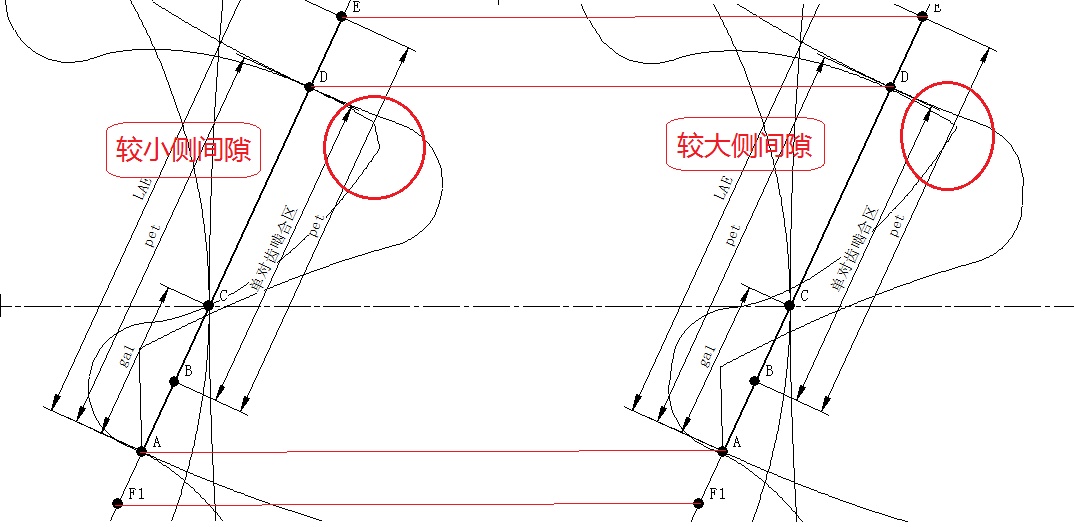

当遇到小齿变尖时，在保障侧间隙的前提下， 加肥小齿厚度，相应减小大齿齿厚（thickness)
这么处理过许多设计啦 。必须有可靠的准确的绘图程序去操作。

mayawang

niuershiye 发表于 2016-2-17 00:00
小齿变尖，与选择 DIN 3967-1978 有关 ，a----h 的上偏差 与22---30 的制造公差 。
齿顶缩短量 k*mn .

受教了！感谢牛爷!

daniel_wang

更改公差页面中的齿顶圆公差就可以调节了

zyh007zyh

niuershiye 发表于 2016-2-17 00:00
小齿变尖，与选择 DIN 3967-1978 有关 ，a----h 的上偏差 与22---30 的制造公差 。
齿顶缩短量 k*mn .

高人呀，呵呵，谢谢前辈指导，谢谢你！！

zyh007zyh

daniel_wang 发表于 2016-2-18 09:44
更改公差页面中的齿顶圆公差就可以调节了

谢谢你的指导，师傅新年发达！

yuanlin85

zyh007zyh 发表于 2016-2-16 22:54
各位师傅，
          好奇怪：同样的参数，为什么KIS的齿尖，而牛爷爷的软件齿形又很好呀，KIS是不是还 ...

在【TOLERANCE】公差页面  设置公差为  No Backlash(无侧隙) 就跟NIUERSHIYE的图形是一样的

zyh007zyh

yuanlin85 发表于 2018-9-22 08:51
在【TOLERANCE】公差页面  设置公差为  No Backlash(无侧隙) 就跟NIUERSHIYE的图形是一样的

谢谢，祝工作开心发财
