KIS优化滑动率时齿顶太尖，如何调整呀？

zyh007zyh · 发表于 2016-2-3 11:28

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

求指导：

KIS优化滑动率时齿顶太尖，如何调整呀？不想改齿高系数，还有其他的办法吗？

niuershiye · 发表于 2016-2-3 11:53

改变总变位！

ybg · 发表于 2016-2-3 16:17

减小压力角

zyh007zyh · 发表于 2016-2-3 22:12

niuershiye 发表于 2016-2-3 11:53
改变总变位！

谢谢牛爷爷对后辈的指导，可能晚生愚昧，尚未明白，现示范如下，请各位指点一二，谢谢各位：

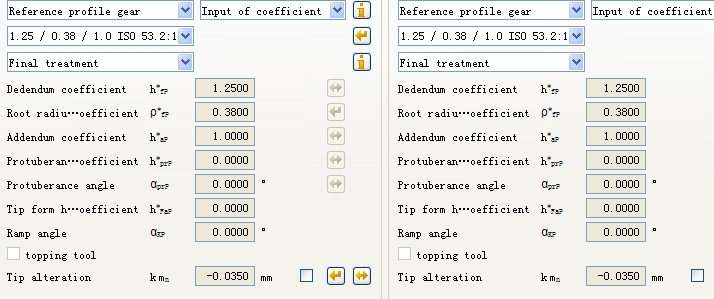

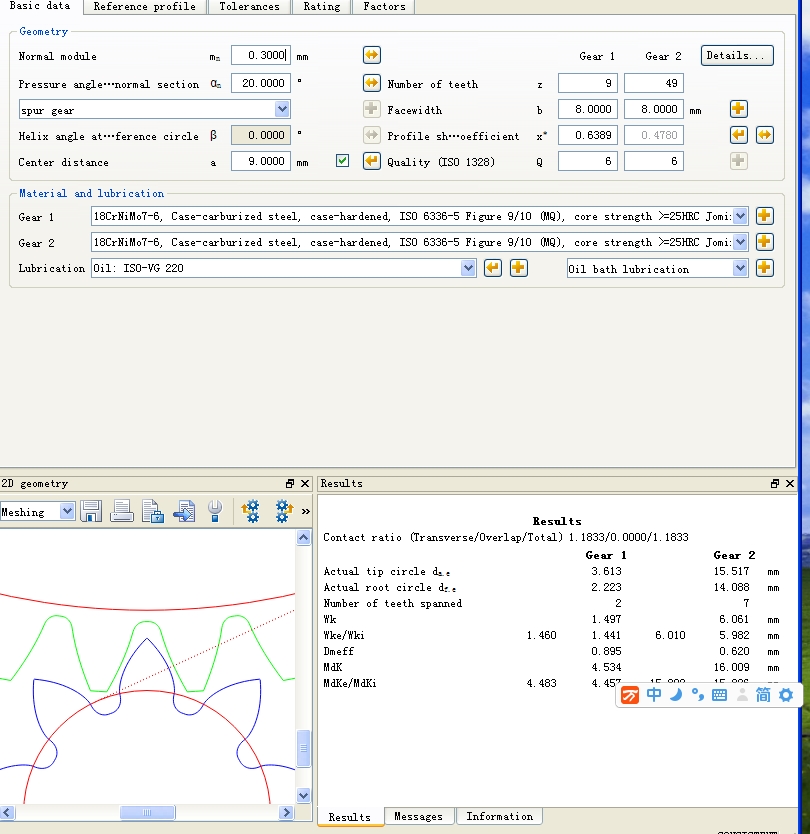

0.3M,  Z1=9,  Z2=49,  A=9，

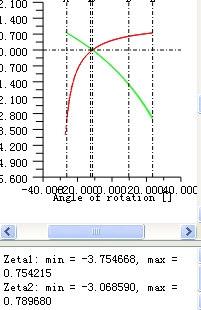

在KIS中用标准的齿轮参数，用变位系数中，等滑动率选项自动计算，所得的小齿轮，齿顶过尖，滑动率还想调小。

想请教：

      1.这样尖齿顶的齿轮能加工出来吗？在实际传动中是否会出问题呀？

      2.如果想等滑动率接近0，还有其他的参数可以调整吗？

      3.调整总变位系数后优化出来的还是很尖的齿顶。

whoabc · 发表于 2016-2-4 08:26

niuershiye 发表于 2016-2-3 11:53
改变总变位！

改变总变位系数是不是意味着中心距就要调整了啊

niuershiye · 发表于 2016-2-4 09:58

whoabc 发表于 2016-2-4 08:26
改变总变位系数是不是意味着中心距就要调整了啊

总变位，中心距，螺旋角相互制约。

HBTIANZE · 发表于 2016-2-4 17:07

差的不多的话适当削削顶应该可以吧。

zyh007zyh · 发表于 2016-2-13 22:27

ybg 发表于 2016-2-3 16:17
减小压力角

新年发财，谢谢指导

niuershiye · 发表于 2016-2-14 18:50

zyh007zyh 发表于 2016-2-3 22:12
谢谢牛爷爷对后辈的指导，可能晚生愚昧，尚未明白，现示范如下，请各位指点一二，谢谢各位：

0.3M, Z ...

-----------------------------

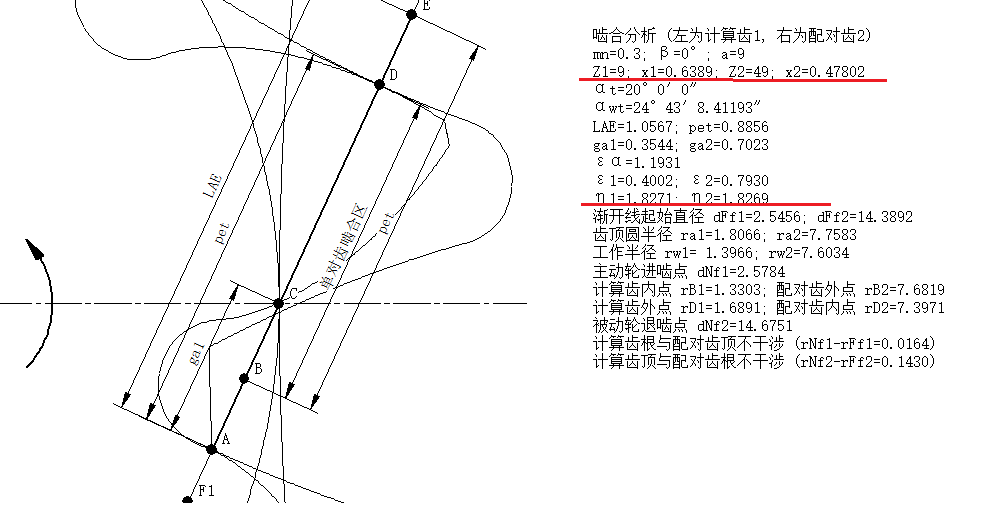

都是你的参数，没有你那么尖啊！！！

zyh007zyh · 发表于 2016-2-16 22:54

本帖最后由 zyh007zyh 于 2016-2-16 22:59 编辑

niuershiye 发表于 2016-2-14 18:50
-----------------------------
都是你的参数，没有你那么尖啊！！！

各位师傅，
好奇怪：同样的参数，为什么KIS的齿尖，而牛爷爷的软件齿形又很好呀，KIS是不是还有其他的参数我们未知道的呀，，莫非要修形？太难了。。

还请各位指导一二，谢谢！！
