本帖最后由 niuershiye 于 2015-3-9 11:17 编辑
设计限制 :
1》内齿齿数必需是 72 。 因为现在 有 72齿 ,模数 0.9 ,x 0.11 (GB/T 3374.2-2010 定义)的拉刀。
2》数比 10 (齿圈固定),i = 1+ ZB/ZA , ZB =72 , ZA =8 , ZC= 32(31)
----------
按照 DIN 3993-1 , 内啮合齿轮副的 小 齿轮极限 为10齿, 现在 是 8 齿。
对于 8 齿的变位系数,都在 0.55 (不根切时, 齿顶还不算尖),重合度 1.1
通过调整中心距 可以得到。

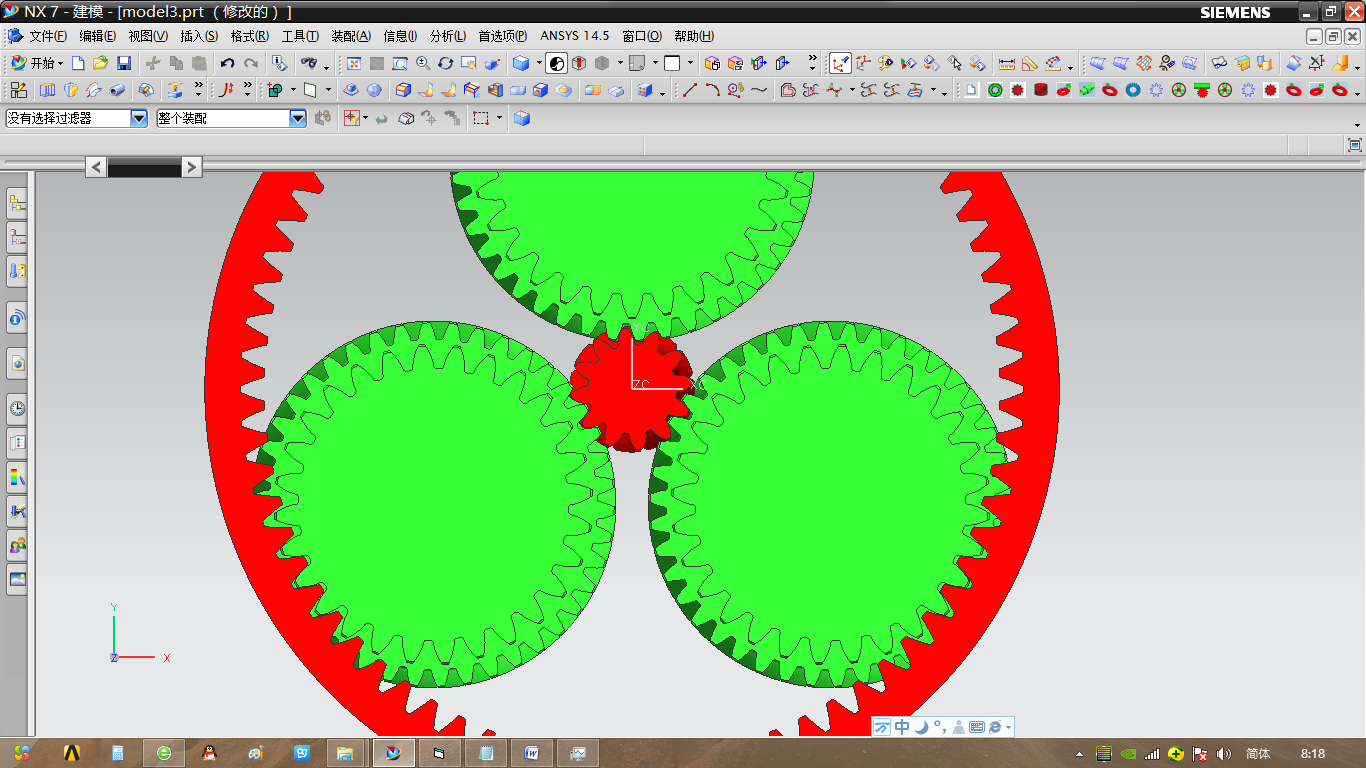

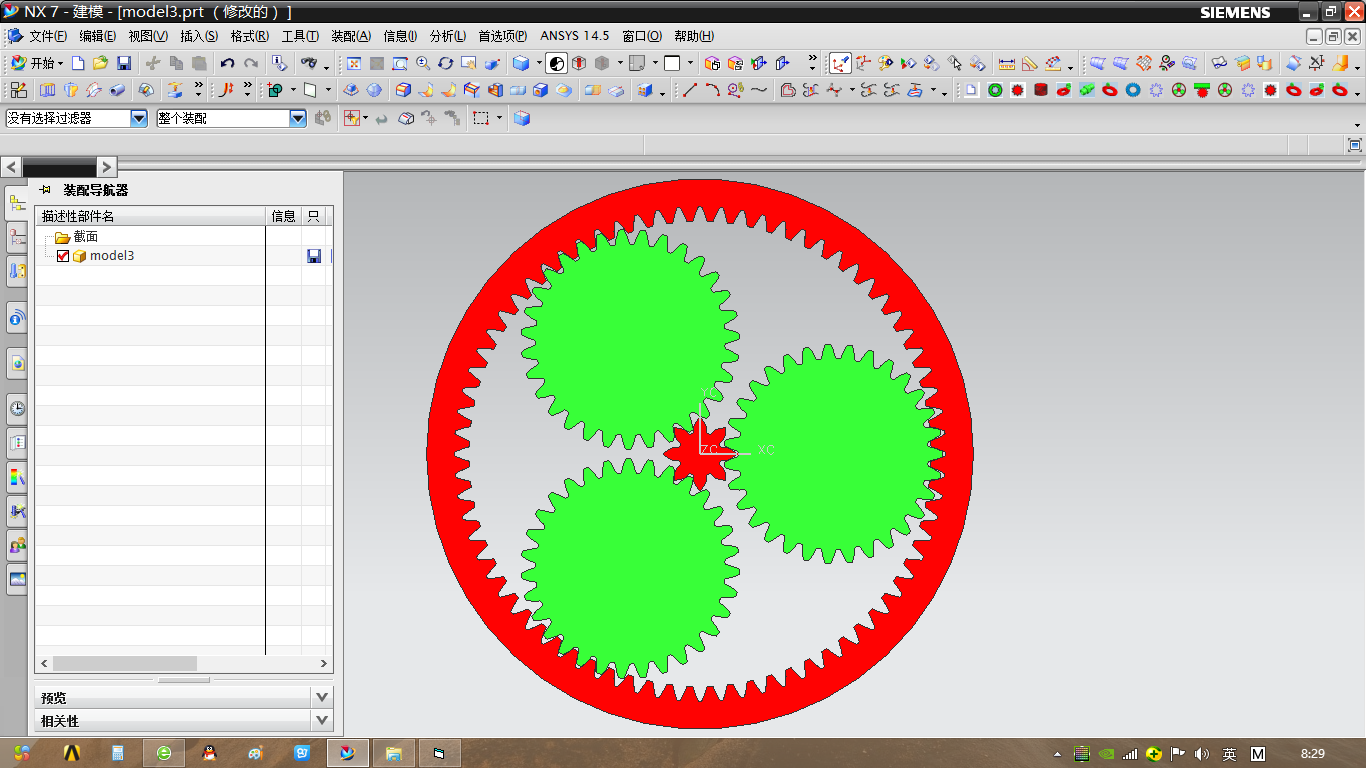

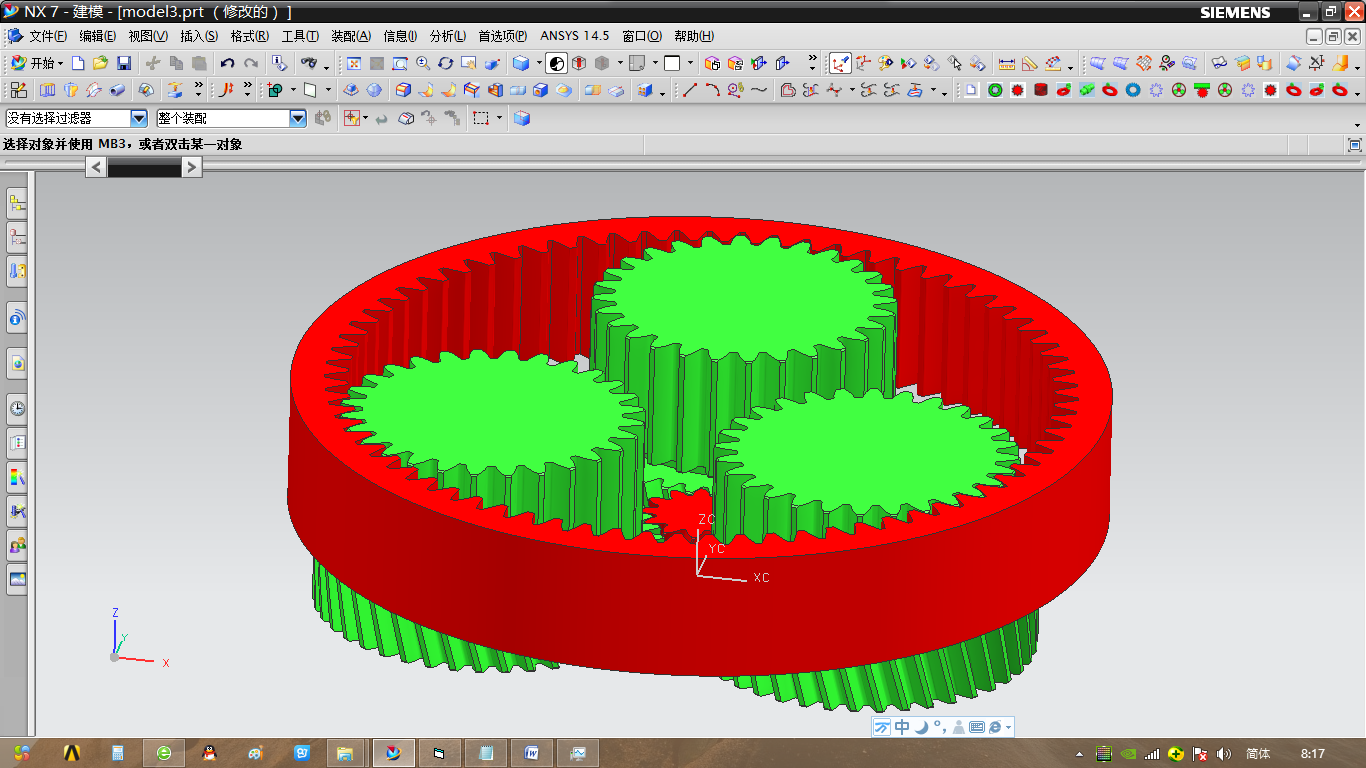

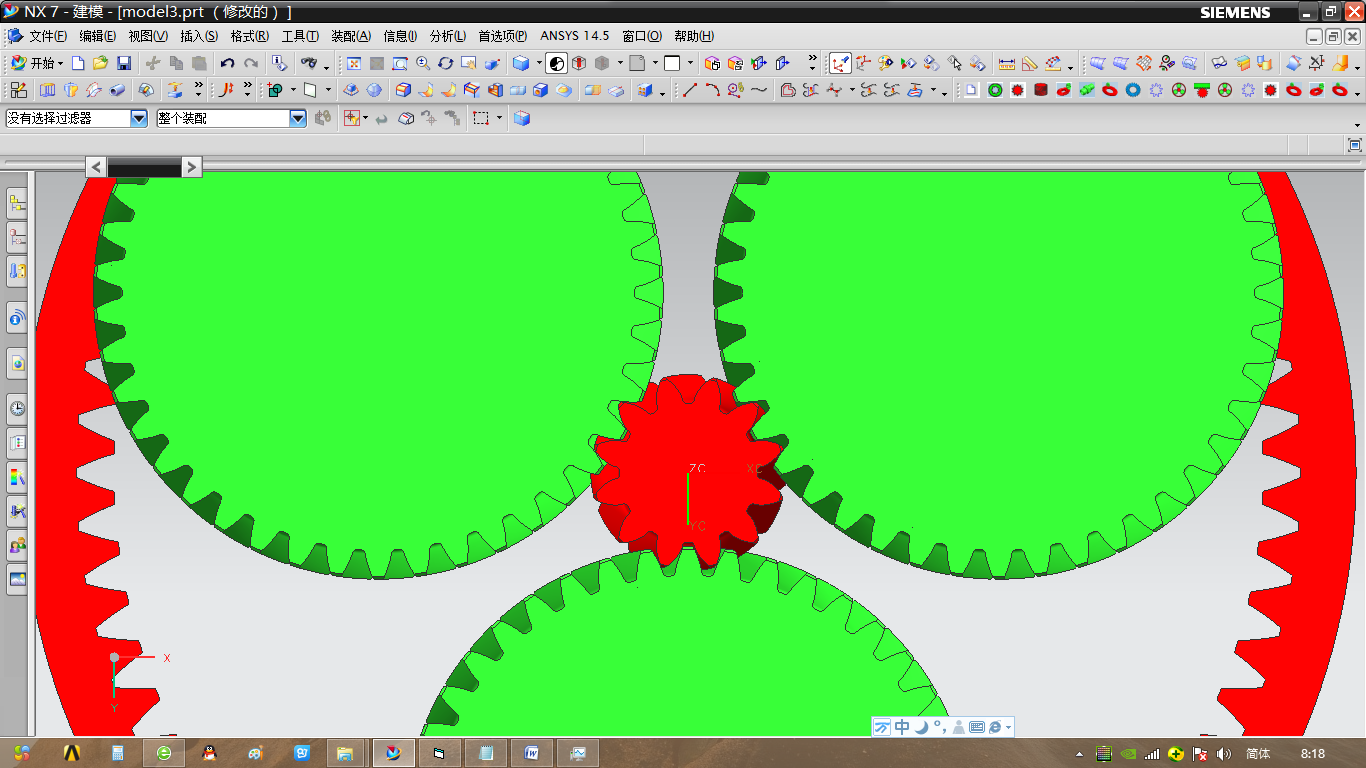

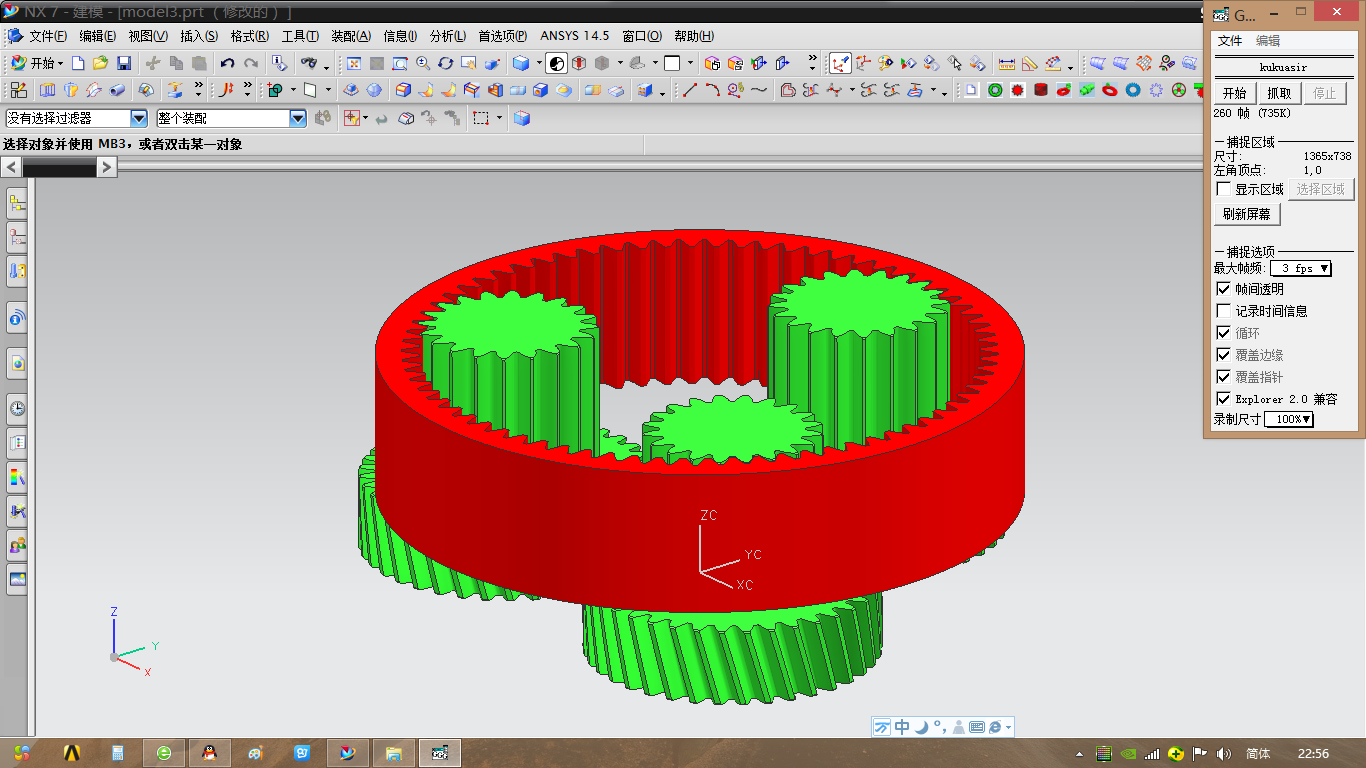

这个配齿想安装三个行星轮,必须做成非均布的。
保证内齿 变位 x=0.11 的同时, 也保证 太阳轮与行星轮的滑动率 基本相等 。
但有点担 心 。NGW 数比可以达到 12 ,那是不限定内齿齿数的 。
-------------------------------------

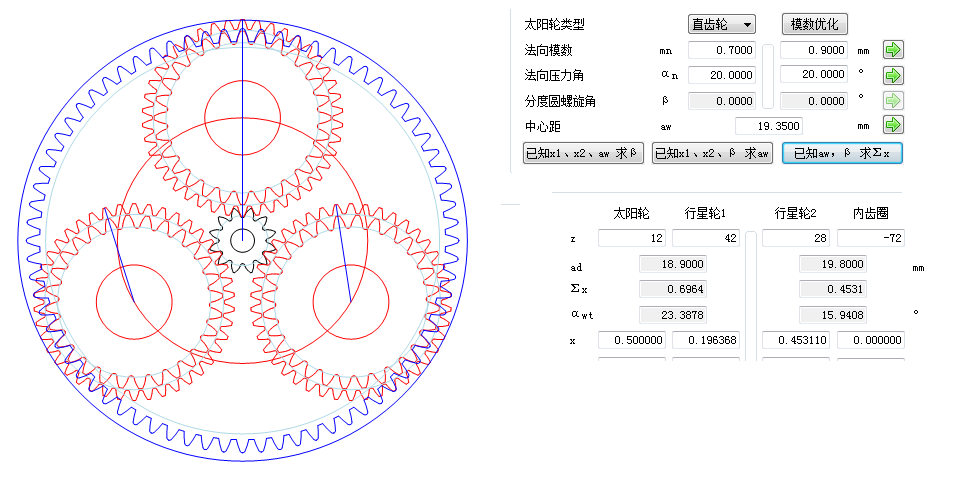

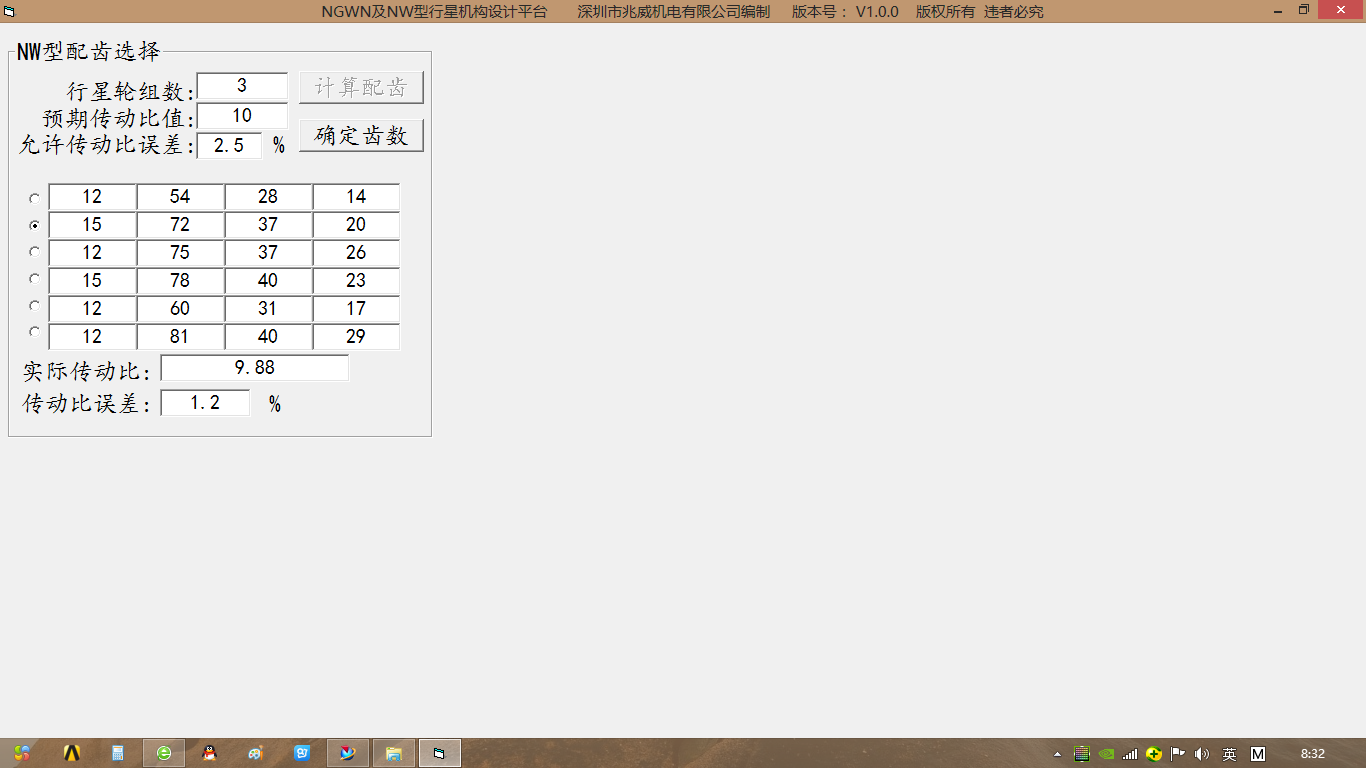

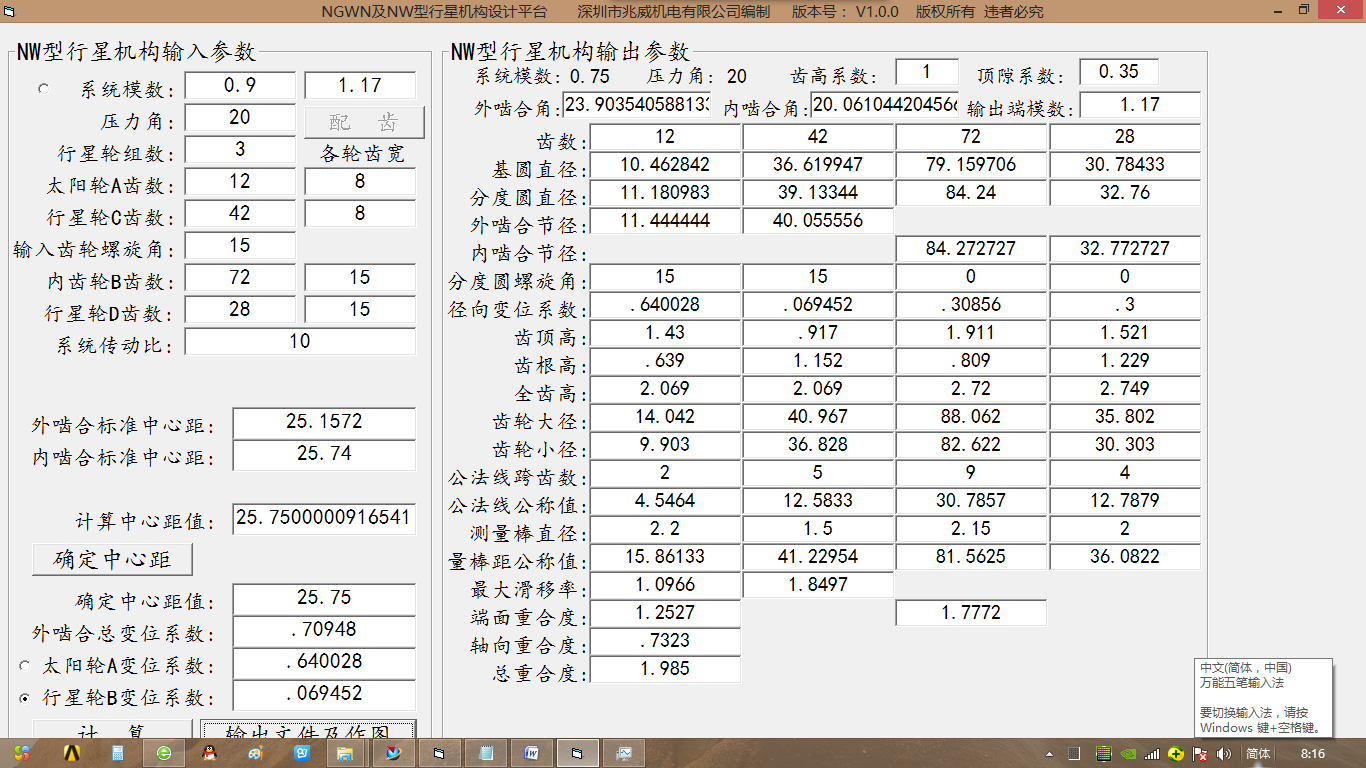

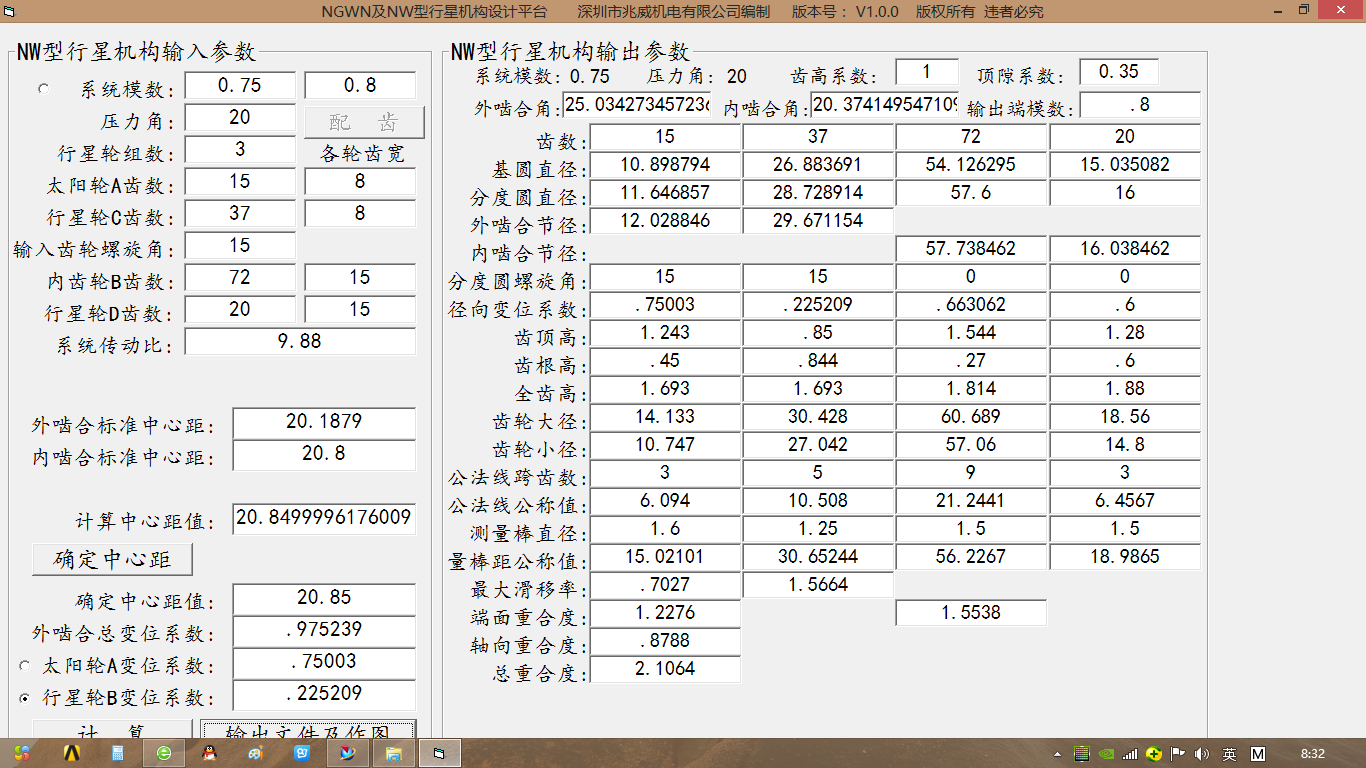

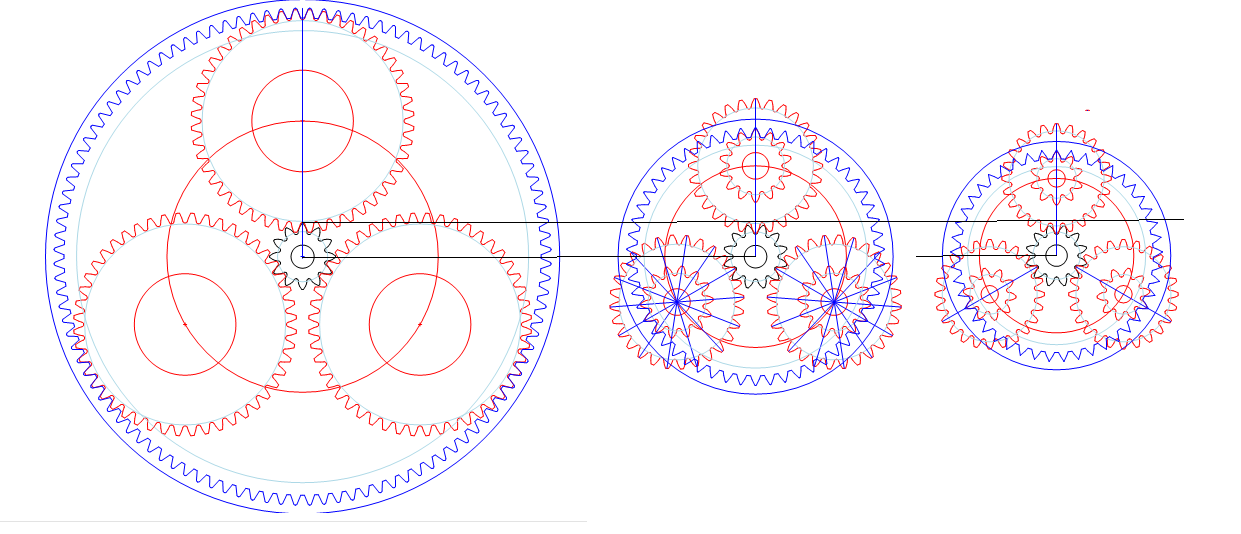

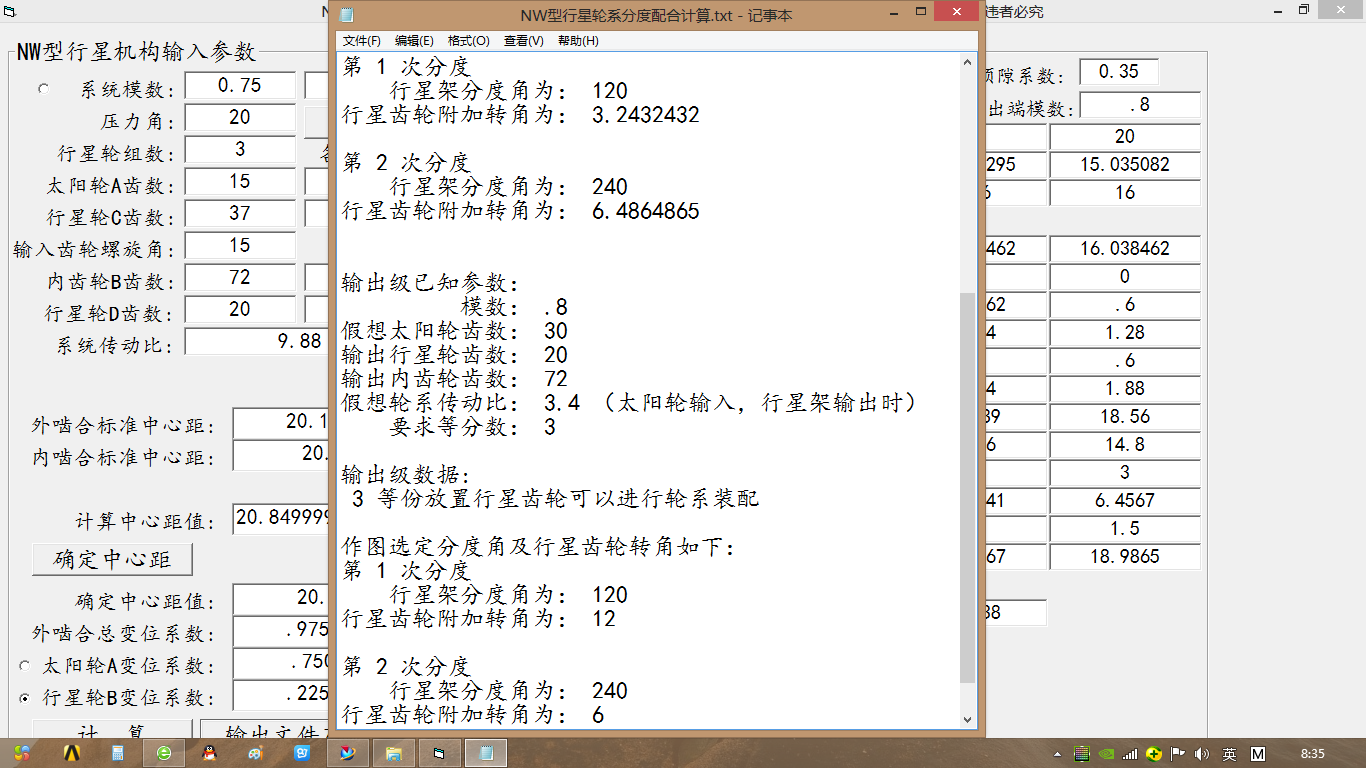

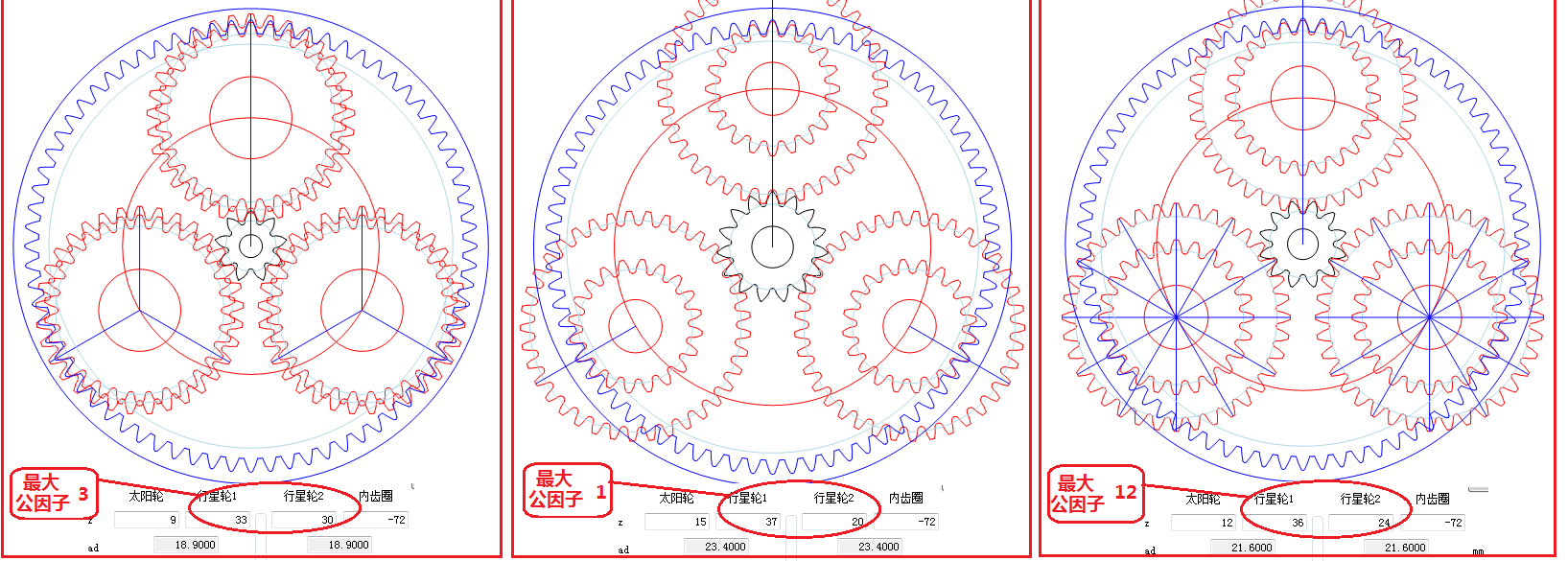

现在又按 NW 设计 一个方案 。现在这个方案 在这个数比中 体积是最小的 。

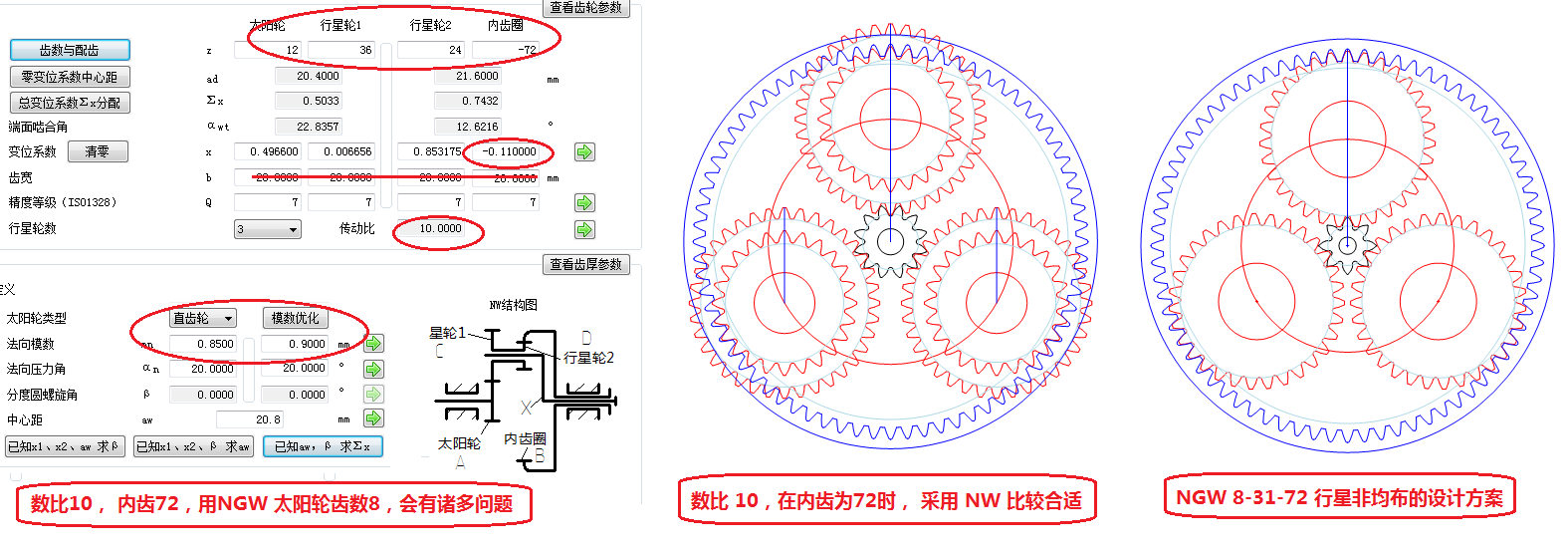

请求行家发表意见, 采用 NGW 还是 采用 NW .
|
|
