圆柱齿轮在UG软件中利用二次开发建模

hyfjy

UG软件是自带二次开发系统模块的，用好这个模块，对于精确建模有较好的作用，但根据我这几年使用得出的结论，这个二次开发，基本是非参数化的，原因是如果要在图中作一些变换时，如果带参数，是不能移动的，要想移动只能设置成非参数化，由点到线，这点是计算的离散点，就不是参数化的点，故一开始就决定这些点与整体无关，无约束，如果说可以一改参数就改变图形，只是用了删除再加上重新输入新的点，因建模的速度相当快，故没弄清二次开发的基本原理的朋友会以为这是带参数的。下面给一些图片或者动画说明这一过程。

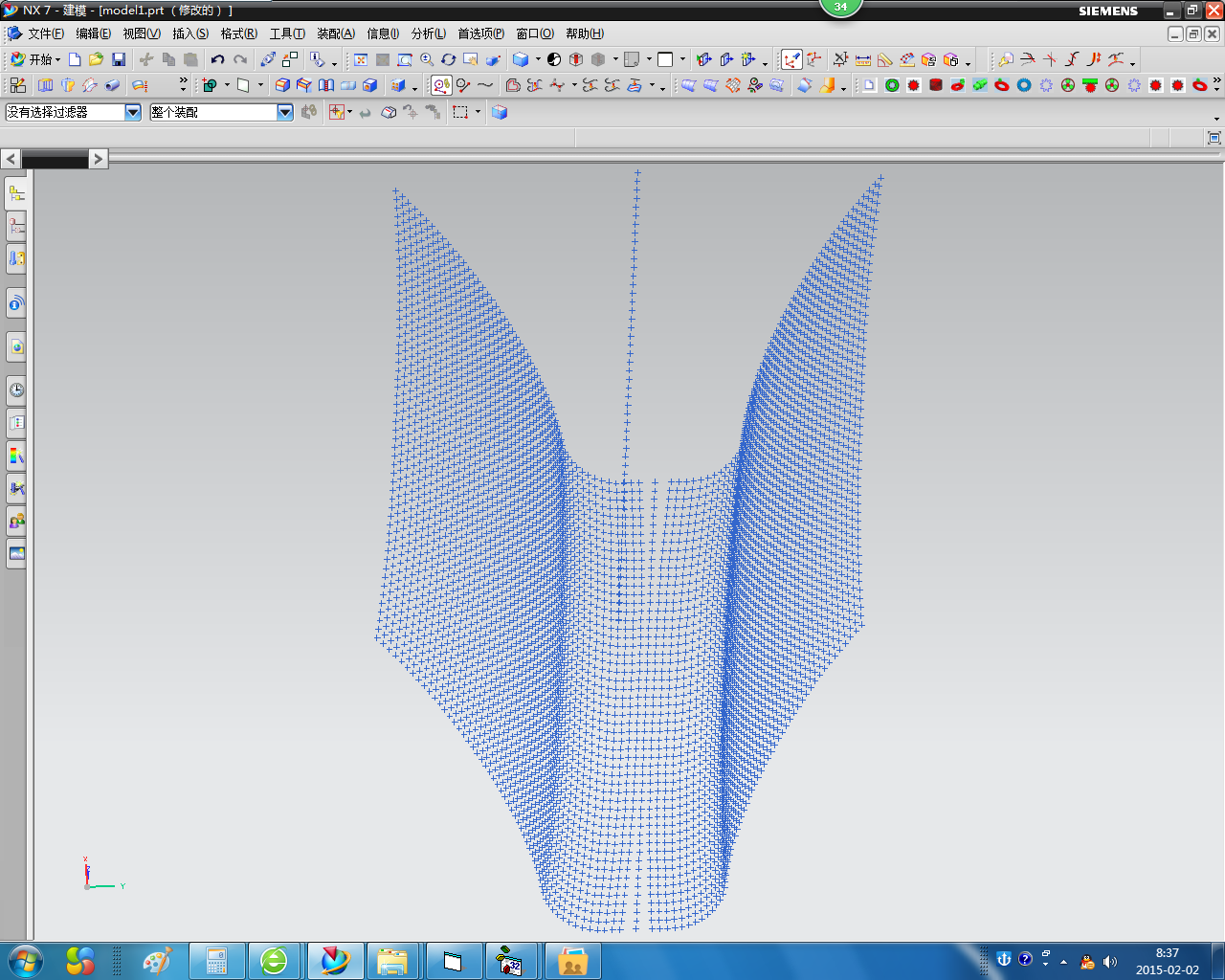

一，导入齿面的离散点，只要是计算正确，得到的所有数据按排列的格式，编号导入后，软件会自动记住各点的编号，而在软件的界面上把这些点表述出来了。

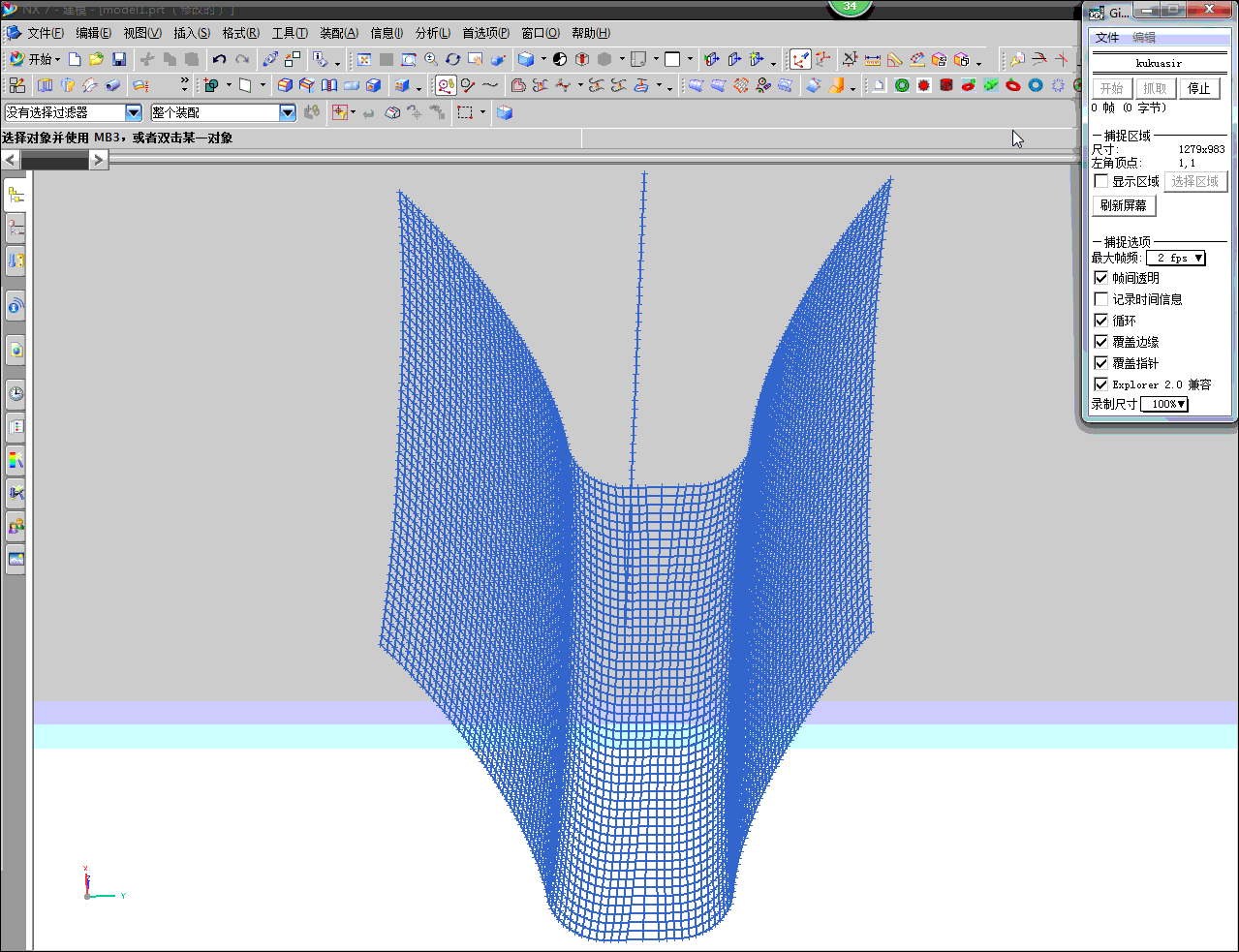

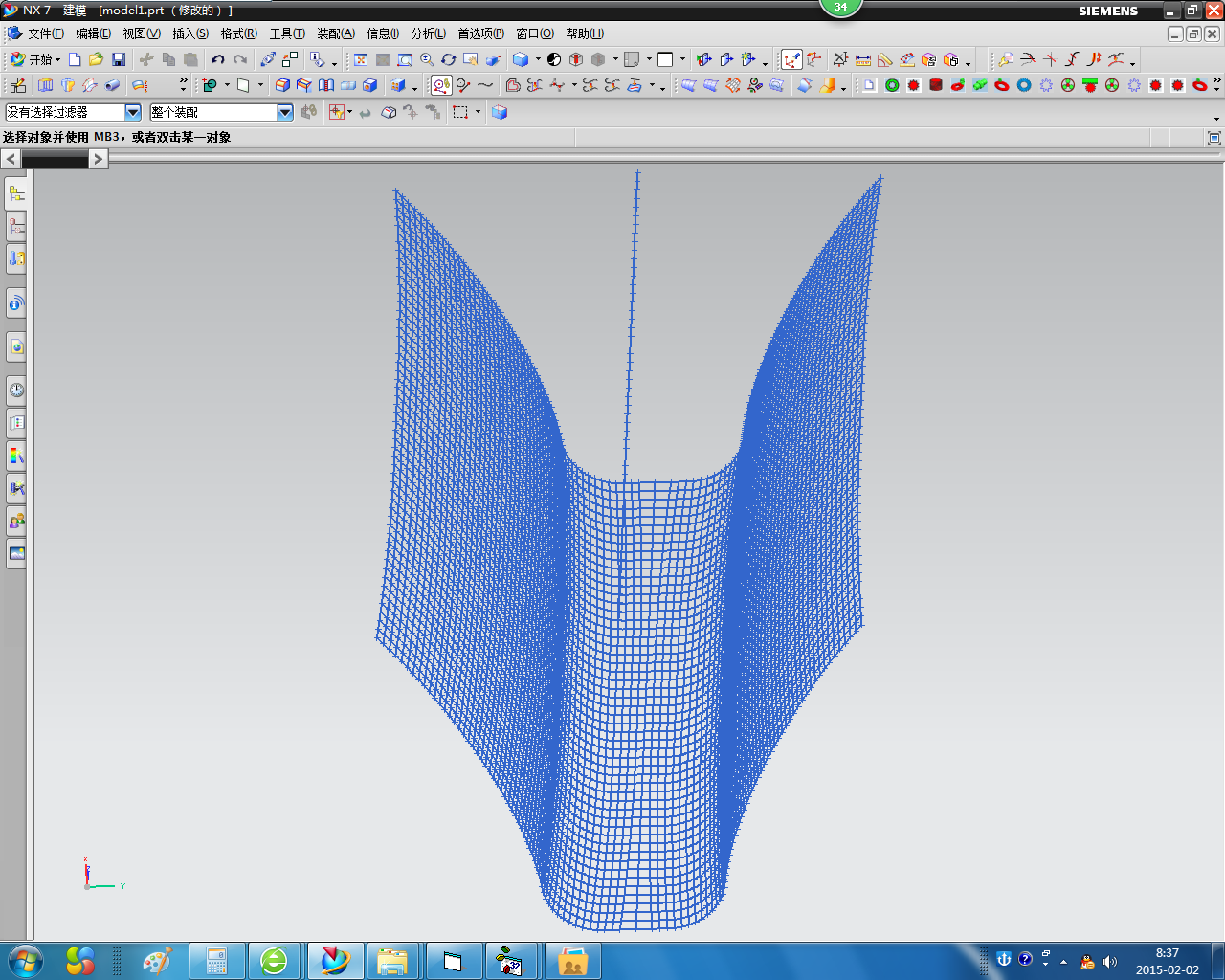

二，把点按编号联接相应的号数，形成样条线集。如果在计算时取得精度是足够的，那样条线的精度就会较高。

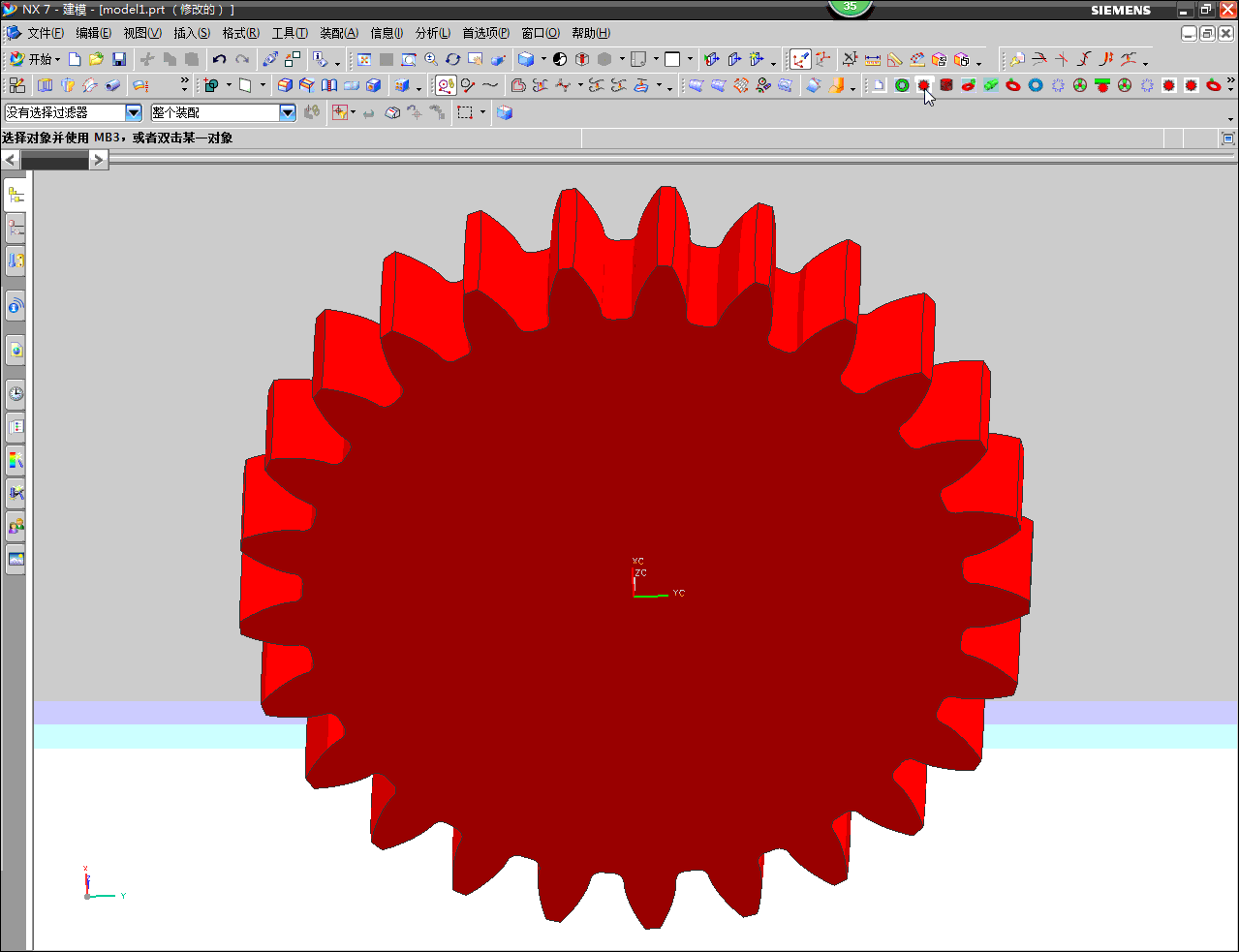

三，这其实在UG软件自动进行时，速度是相当快的，下面的过程就是把样条线集变成曲面，再作出其余的辅助面，形成齿槽的一个实体，对没有齿的齿坯进行布尔求减，完成所有的齿槽后，齿轮的模型就完成了。看一下一气哈成的过程：





斜齿轮也是这个过程：

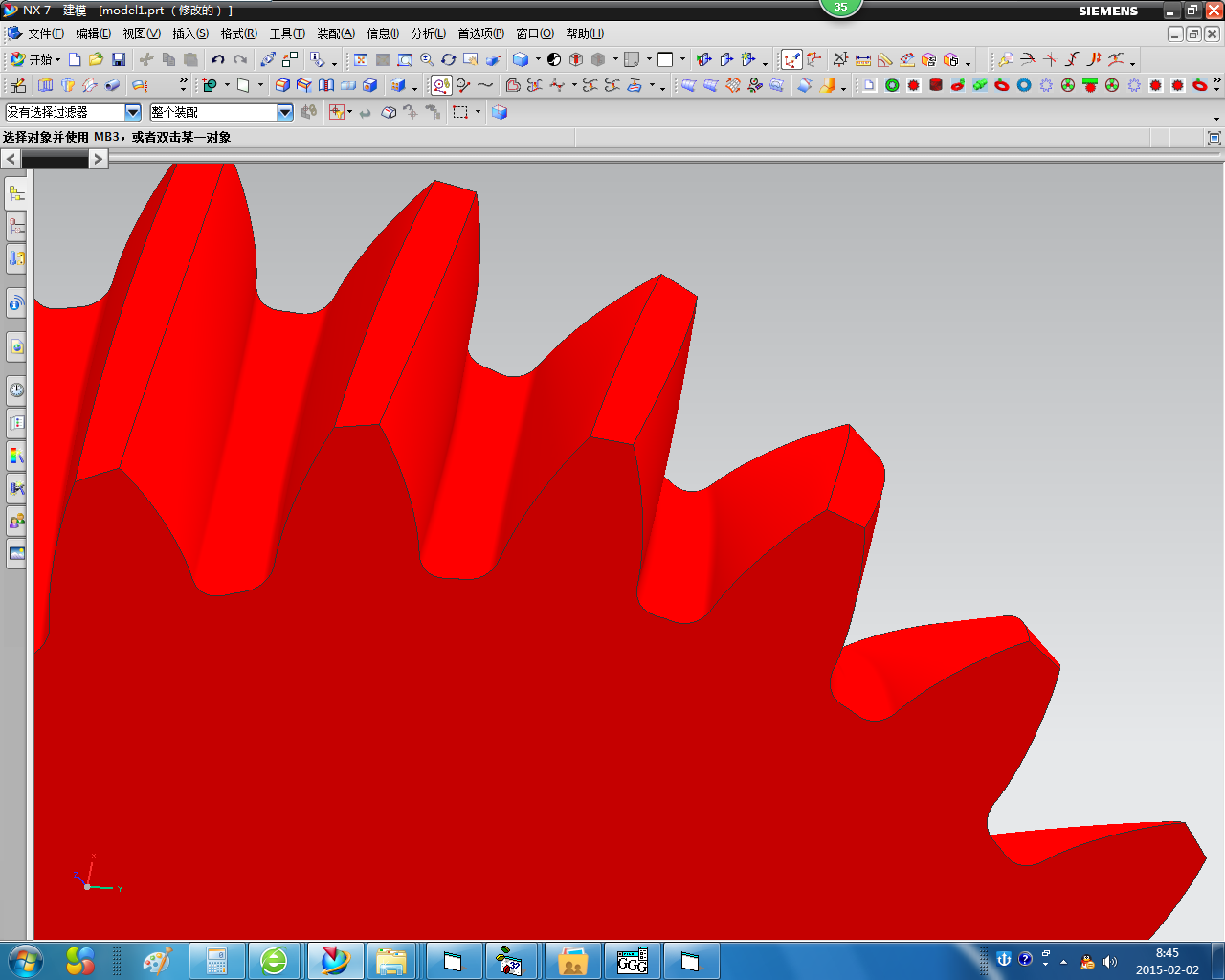

再给一个放大的静止图，仔细看，可以知道这二种齿轮不仅是齿面计算了相当多的点，且同时进行了齿形修形及齿向修形，是齿向上全鼓形齿，这些参数，是在计算点坐标前就定下的。



结建模结束后，模型是非参数的。不可修改，只能重做。

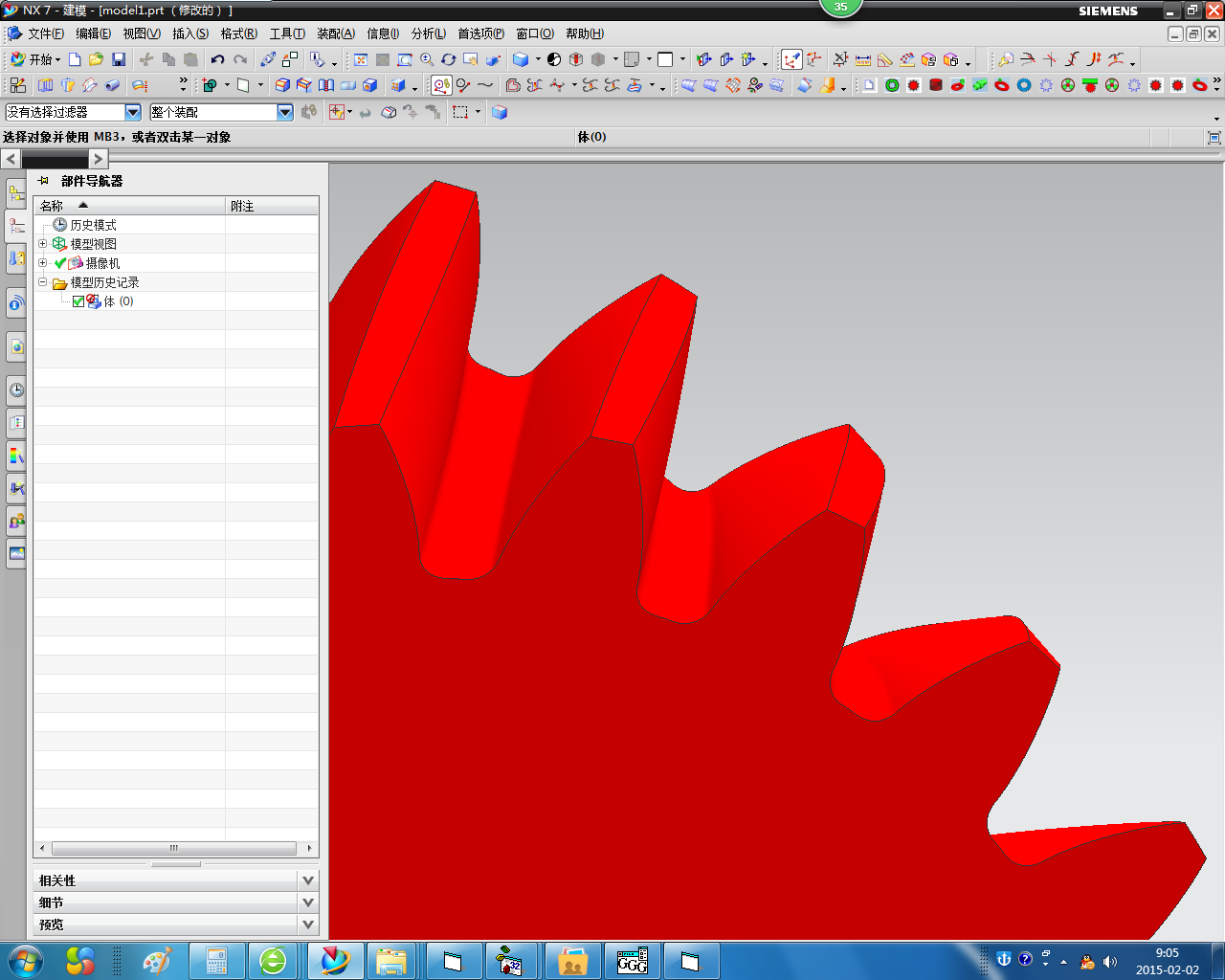

打开旁边的记录，可以看到，仅有一个模型，没有参数，不可修改：




除了用齿槽进行切除以达到做出齿槽外，还可以用拉伸的办法对一般的直齿圆柱齿轮进行拉伸法建模，这样的建模只能进行齿形修形而无法进行齿向修形。

锥齿轮，要想精密建模，也只能走这条路。

这就是在UG中进行二次开发的一个过程。

mcray23

:sleepy:
看醉了
心动了
可惜手动不了

hyfjy

mcray23 发表于 2015-2-2 11:31


登录/注册后可看大图

看醉了
心动了
可惜手动不了

我做齿轮设计及加工40年，方练就基本功能，年青人只要努力，路长着呢，努力吧，朋友。

mcray23

hyfjy 发表于 2015-2-2 14:26


登录/注册后可看大图

我做齿轮设计及加工40年，方练就基本功能，年青人只要努力，路长着呢，努力吧，朋友。

费老师一席话，太励志了
谢谢鼓励啊！

poxiangzi

借大师的宝地问几个问题：
1）看上去带有明显的齿向修形？修形量有多大？
2）齿廓有修形吗？

3）这个问题和这个帖子关系不大，呵呵，斜齿轮的轴向重合度有没有什么标准？要求大于1吗？最近听到这样的说法，而且Romax算斜齿轮时有个警告，也是建议轴向重合度大于1的，这有什么依据吗？

hyfjy

poxiangzi 发表于 2015-2-2 21:10


登录/注册后可看大图

借大师的宝地问几个问题：
1）看上去带有明显的齿向修形？修形量有多大？
2）齿廓有修形吗？

我以为对于斜齿轮来说，轴向重合度有多大合适是一个人为设置的过程，一般说，当端面重合度较小时，甚至端面重合度小于1时，适当增加轴向重合度对于传动的平稳性是有直接的帮助的，但凡事都有个度，一般螺旋角在20度左右也就够了，螺旋角过小，失去了设置螺旋角的意义，螺旋角过大，又较容易失去齿轮的精度，一个理论上正确的螺旋角产生的轴向重合度是需要齿轮本身的精度来保证的，精度不高，轴向重合度有时反而会起坏作用，这就是为了增加平稳性设计斜齿轮副，但结果噪音不降反升的原因所在，斜齿轮的精度相对直齿圆柱齿轮要难得多，误差也会大，故在设计中如果端面重合度加轴向重合度大于2了，就足够了。
作为本贴的画面，是为了可以直观地看出明显的齿向修形而作的一种夸大作法，中凸度0.25，实际在使用中是用不着这样大的。毕竟本题的主要目的是显示如何设置UG中的二次开发过程，让有志于此的朋友在设置程序的过程中，掌握几个步骤而已，为看出明显的齿向修形，只能用夸大的方法来表达了。
齿廓也是有修形的。

mrmrw

轴向重合度——术语是纵向重合度。对于纵向重合度的数值，是与齿宽和螺旋角相关的数值，鉴于斜齿轮齿向加工的难度、安装时两齿轮中心轴线平行度的要求都提出了较高的要求，因此纵向重合度的增大带来的不是都是好处。——这就是你说的双刃剑的问题！

hyfjy

mrmrw 发表于 2015-2-3 08:26


登录/注册后可看大图

轴向重合度——术语是纵向重合度。对于纵向重合度的数值，是与齿宽和螺旋角相关的数值，鉴于斜齿轮齿向加工 ...

谢谢马工，这个术语真的还是用标准术语的好。
有些习惯上的称法，不经意中就说出来了，并不符合标准中给定的术语，也在需要改正的范围内。

woodee

老费帖子里的动画图可能需要处理一下，每次打开你的帖子，内存显示直逼100%，要死机的样子。
估计不是我一个人有此感受。
影响读帖啊。

fuguangyi

这个很牛，连修行都做出了，佩服
