请求大家帮忙给个齿型

czq210006

hero522 发表于 2015-2-4 10:08


登录/注册后可看大图

請各位先進確認看看
齒數:66
法向模數:1.70000

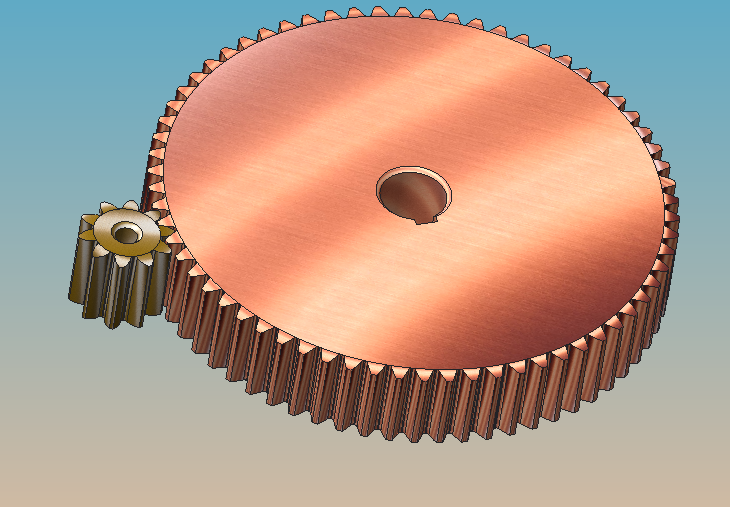

附件是两个齿型的比较

czq210006

附件是相配合的小齿,中心距取67.5.  老大的中心距是怎么算的,请指点下

fuguangyi

真不明白，你们就凭借m=1.7,X=1 Z=66 就能设计出参数？
你知道是配对齿轮齿数多少？中心距多少？角变位还是高变位？齿廓都不一样的，
你们不是误导吗？

czq210006

fuguangyi 发表于 2015-2-5 22:52


登录/注册后可看大图

真不明白，你们就凭借m=1.7,X=1 Z=66 就能设计出参数？
你知道是配对齿轮齿数多少？中心距多少？角变位还是 ...

上面一大一小就是配对的.不懂所以问呀

hero522

czq210006 发表于 2015-2-5 09:19


登录/注册后可看大图

附件是两个齿型的比较

不好意思，齒輪我是外行，我只是把已知數据套到軟體，軟體輸出得到齒型
該軟體可運算齒輪組的相關數據，如需要請提供配對齒的相關數據

重點：不知該軟體可不可靠

fuguangyi

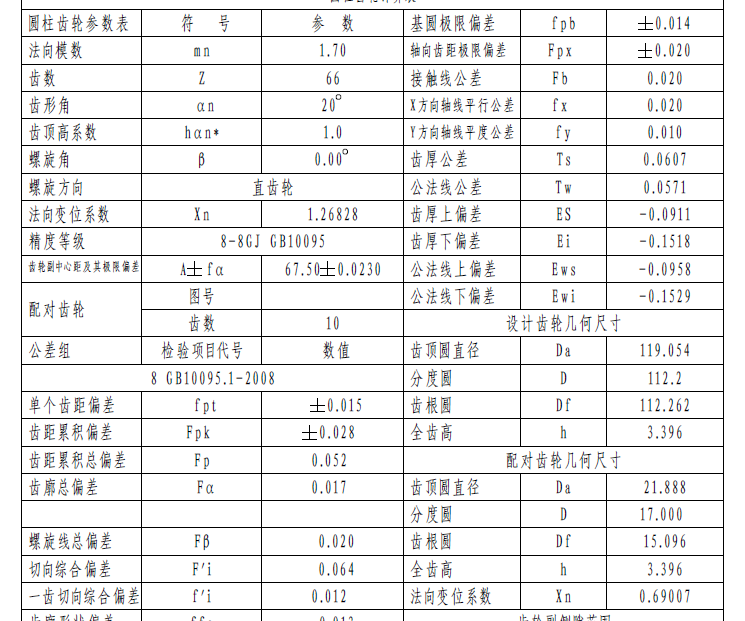

现在参数给全了：m=1.7  Z1=10  Z2=66  A=67.5   直齿   压力角=20°   齿顶高系数=1， 系统自动优化的结果是：


333.zip (61.06 KB, 下载次数: 9)

2015-2-8 00:43 上传

点击文件名下载附件

DWG图纸

czq210006

hero522 发表于 2015-2-6 17:09


登录/注册后可看大图

不好意思，齒輪我是外行，我只是把已知數据套到軟體，軟體輸出得到齒型
該軟體可運算齒輪組的相關數據， ...

谢谢

czq210006

fuguangyi 发表于 2015-2-8 00:18


登录/注册后可看大图

现在参数给全了：m=1.7  Z1=10  Z2=66  A=67.5   直齿   压力角=20°   齿顶高系数=1， 系统自动优化的结果 ...

谢谢,齿行到是和线切割的差不多,只是和我的也不一样,尺寸上与上面仁兄给的也不一样

fuguangyi

看了你的图，应该是你的不对吧，不知道你你那齿廓是用什么做的
1、你没有理解变位对分度圆处厚度的影响。在对称渐开线时，没有加上变位角：
DATA11=ATAN(2*X*TAN(ALPHA)*MN/D)              /*设计齿轮变位渐开线对称角增量
ANGLE=360/(4*Z)+DATA11                                 /*设计齿轮渐开线对称角度
标准齿轮：DATA11=0
正变位：大于0
负变位：小于0

2、看了你的全齿高也比我的高，说明你没有考虑中心距变动量：
A=MN*(Z+Z1)/COS(BETA)/2                                    /*未变位中心距
YT=(A1-A)*COS(BETA)/MN                                      /*端面中心距变动量
YN=(A1-A)/MN                                                         /*法向中心距变动量
AT=ATAN(TAN(ALPHA)/COS(BETA))                         /*端面压力角
A1T=ACOS((A*COS(AT))/A1)                                  /*端面啮合角
INVA1T=TAN(A1T)-A1T/180*PI                               /*端面啮合角渐开线函数
INVAT=TAN(AT)-AT/180*PI                                     /*端面压力角渐开线函数
XX=(Z+Z1)*(INVA1T-INVAT)/(2*TAN(ALPHA))        /*总变为系数
TATYN=XX-YN                                                        /*齿高变动系数
HA=(HAX+X-TATYN)*MN                                       /*设计齿轮齿顶高
HF=(HAX+CX-X)*MN                                             /*设计齿轮齿根高

czq210006

fuguangyi 发表于 2015-2-10 21:12


登录/注册后可看大图

看了你的图，应该是你的不对吧，不知道你你那齿廓是用什么做的
1、你没有理解变位对分度圆处厚度的影响。在 ...

你好!

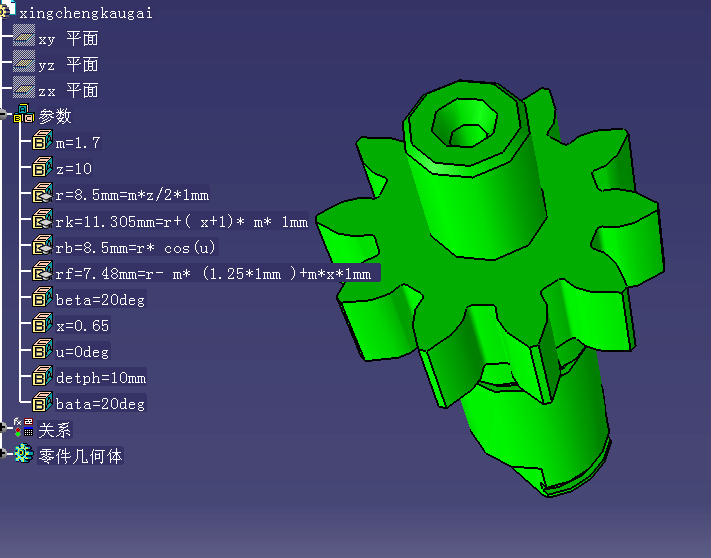

我是通过CATIA 里面的渐开线函数(上面10楼有图片)做好点,然后描出来的.变位不就是取渐开线的不同部位吗?
