请求大家帮忙给个齿型

czq210006 · 发表于 2015-1-21 09:23

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 czq210006 于 2015-1-21 09:25 编辑

m:1.7 z:66 α:20 X:1

现在的情况是我电脑做出来的跟人家线切割给的齿型不一样,所以想让大家帮忙做个齿型(CAD),可以对照一下,哪个有问题.

gdd · 发表于 2015-1-23 15:01

本帖最后由 gdd 于 2015-1-23 15:02 编辑

模数1.75吧，这么大的齿应该不会做非标模数齿轮。附件是1.75模数的图纸，确定要1.7的，我到时候再给你

czq210006 · 发表于 2015-1-23 15:49

是1.7的.谢谢!

czq210006 · 发表于 2015-1-23 15:58

外径119的,刚开始我也以为是1.75的,结果做出来不对,后来按1.7模数来算的.就是齿型跟线切割出来的不一样.客户那边的是冲压出来的,感觉有声音,然后我自己线割了一个,声音到不错,就是齿型跟我的不太一样.所以想请求老大们看下,帮忙出个齿型核对下.我是CATIA 里面按参数做的齿型

czq210006 · 发表于 2015-1-23 16:04

gdd 发表于 2015-1-23 15:01

登录/注册后可看大图

模数1.75吧，这么大的齿应该不会做非标模数齿轮。附件是1.75模数的图纸，确定要1.7的，我到时候再给你

1.7应该是第2系列的模数,也算是标准的吧

,谢谢老大支持.

czq210006 · 发表于 2015-1-27 12:37

老大有空给做下

czq210006 · 发表于 2015-2-2 08:25

这么多人就没有人做吗

gdd · 发表于 2015-2-4 09:03

czq210006 发表于 2015-1-23 16:04

登录/注册后可看大图

1.7应该是第2系列的模数,也算是标准的吧,谢谢老大支持.

第二系也没有1.7的

hero522 · 发表于 2015-2-4 10:08

請各位先進確認看看
齒數:66
法向模數:1.70000
法向壓力角:20D 0M 0S
轉位係數:1.00000
節圓直徑 (mm):112.20000
形圓直徑 (漸開線起始圓)(mm):111.91213
基圓直徑 (mm):105.43351
外圓直徑 (mm):119.00000
根圓直徑 (mm):111.35000

m17z66x1.zip (85.65 KB, 下载次数: 21) DWG

czq210006 · 发表于 2015-2-5 09:06

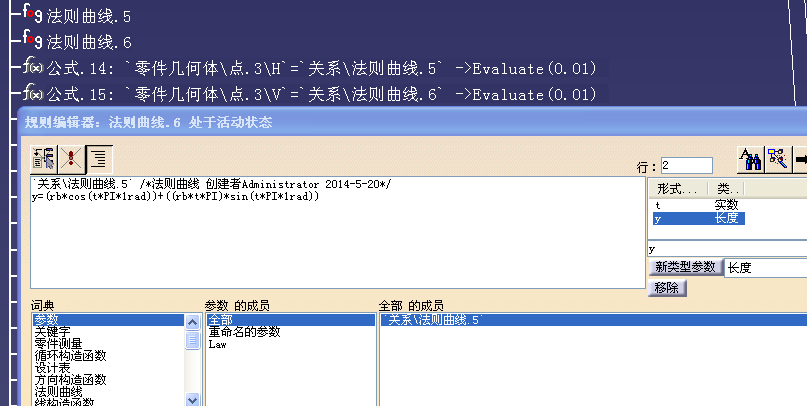

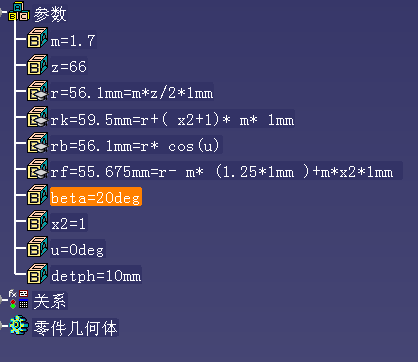

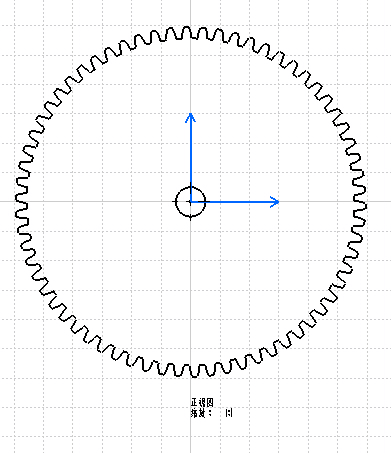

谢谢老大,你的与线割的一致,但跟我CATIA做出的不一样.参数应该是一致的 66chi 渐开线.png

麻烦老大指点一下
