[转贴]螺纹的革命（一种防松螺纹）

tiaoban

[转贴]螺纹的革命（一种防松螺纹）

前不久听说并亲眼看到了一种防松螺纹，称为唐氏螺纹，惊奇之余，也在网上查了很多相关资料，觉得很好，因此拿来与大家分享。 该螺纹系我国唐宗才先生发明（我为此感到骄傲），以下是它的相关介绍：

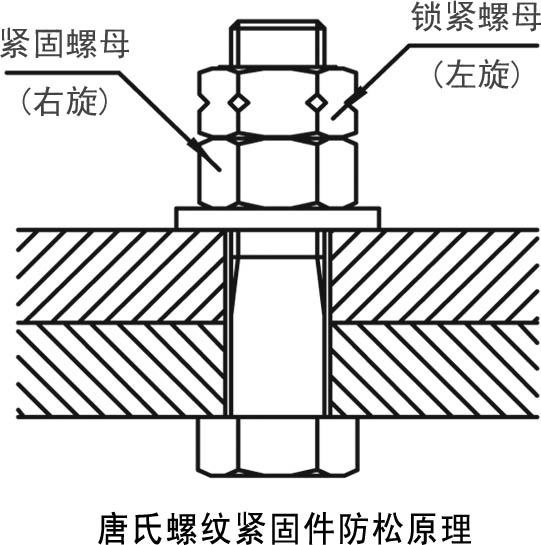

唐氏螺纹是由左旋和右旋两种螺旋线复合在同一段螺纹段上。唐氏螺纹既有左旋螺纹的特点又有右旋螺纹的特点，它既可以和左旋螺纹配合又可以和右旋螺纹配合。 唐氏螺纹利用螺纹自身特点解决防松问题。在联接时，须使用两只不同旋向的螺母：工件支撑面上的螺母成为紧固螺母，非支撑面上的螺母成为锁紧螺母，紧固螺母和锁紧螺母是两种不同旋向的螺母，使用时先将紧固螺母预紧，然后再将锁紧螺母预紧。在振动冲击的情况下，紧固螺母存在松动的趋势，但是，由于紧固螺母的松退方向是锁紧螺母的拧紧方向，锁紧螺母的拧紧恰恰阻止了紧固螺母的松退，导致紧固螺母无法松脱。

唐氏螺纹在很多方面对螺纹紧固件理论产生影响：
（1）唐氏螺纹已经突破了传统螺纹的定义。传统螺纹定义所指螺纹是等截面完整螺纹，而唐氏螺纹采用的是变截面非完整螺纹，显然这种定义对唐氏螺纹不适用。
（2）国家标准“螺纹及螺纹紧固件画法”（GB4459.1-94）对螺纹紧固件的画法做出了规定，该标准只适用与单旋向螺纹，对唐氏螺纹紧固件是无法标注的。
（3）唐氏螺纹的防松方法是全新的。目前教科书中所提防松方法分三类，及摩擦防松、机械防松、铆冲防松。而唐氏螺纹的防松是依靠自身结构进行防松的，这种防松方法无疑是全新的。

LEIF1011

可以附张图看看

hfc001

新鲜东西有待关注

tiaoban

回复 hfc001 的帖子




xjb500611

怀疑唐氏螺纹的防松原理是一种新的防松方法。
本人愚见：唐氏螺纹也和双螺纹防松是同样的道理。而且在螺纹上采用左右旋向，减薄了螺旋体的结构，降低了螺纹的连接强度。

希望楼主能仔细介绍唐氏螺纹的螺纹情况和防松原理。

另外，螺纹防松，除了上面的三种基本形式外，还有螺纹胶防松，德国机械上使用较普遍。

陈飞

需要螺纹的图。

yuyanglgx

楼主能否提供详细的CAD图，让我们搞机械的一看便知。

tiaoban

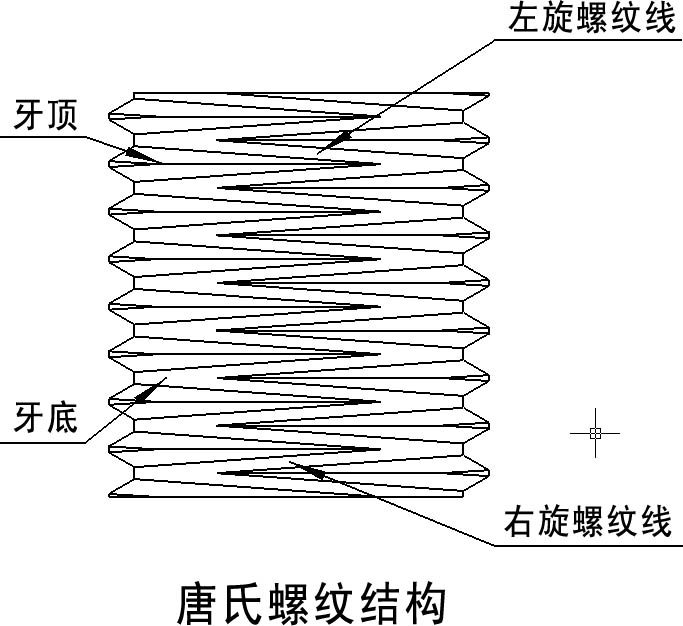

唐氏螺纹结构图

tiaoban

    实际上，螺纹的防松原理大家能认可，关键是对强度的担心。我们一般想象受力面积减小了，强度一定也会减小。唐氏螺纹的受力面积减小了，强度肯定会很差，事实不是这样的。

    螺纹强度和受力面积没有直接的关系，这是因为各螺纹段之间的受力不均所导致的。螺栓紧固后，螺栓受拉，而螺母受压，螺栓与螺母的受力变形无法达到一致，导致各螺纹段的受力非常不均。螺纹的第一圈受力为33.1%，第二圈受力为22.5%，最后一圈受力为1～7%。因此，螺纹强度不是受力面积的问题，而是受力结构的问题。

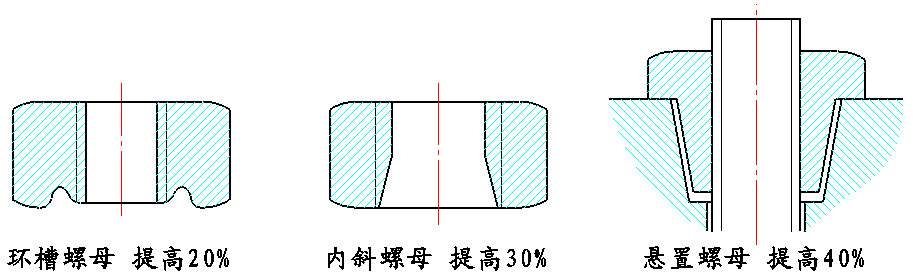

    螺纹的强度和螺纹受力结构有关。例如，环槽螺纹，受力面积不变，强度增加20%；内斜螺纹，受力面积减小，强度增加30%；悬置螺母，受力面积增加，强度增加40%。

    环槽螺母强度增加的原因是因为其下部螺母结构变软，前几圈螺纹易于变形；内斜螺母强度增加的原因是下部螺纹受力面积减小，前几圈螺纹易于变形；悬置螺母强度增加的原因是改变了受力点，前几圈螺纹由受压变成受拉，与螺栓变形一致。

    唐氏螺纹受力面积小，螺纹易于变形，各螺纹段受力较普通螺纹均匀，强度不象我们想向的那小。唐氏螺纹的强度可达普通螺纹强度的90%以上。

goldfool

个人觉得很难得到大面积推广。撼动一个非常成熟的产品市场难度超过一般人的想象。
