solidworks能实现连续的布尔运算吗？

hero522 · 发表于 2014-8-2 10:53

本帖最后由 hero522 于 2014-8-2 15:29 编辑

mrmrw 发表于 2014-8-2 08:38

登录/注册后可看大图

此方法很新颖！
可否给出一个具体的操作方法教程？
如果可以实现包络得到曲线，这是一种非常理想的绘制 ...

我沒使用QQ，也沒回覆訊息的權限，所以直接用本帖回覆

本帖樓上的回覆是個內擺線
下面為漸開線

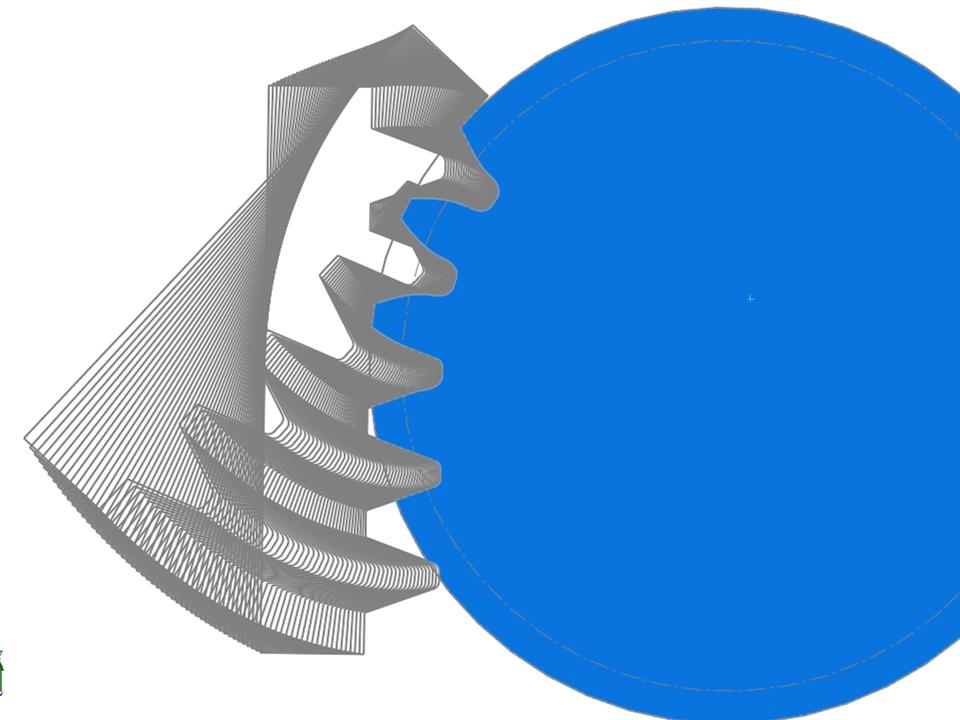

本例利用"直線複製排列"
9齒正齒輪
壓力角20
模數1
轉位係數0

9T仿包絡.zip (1.94 MB, 下载次数: 76)

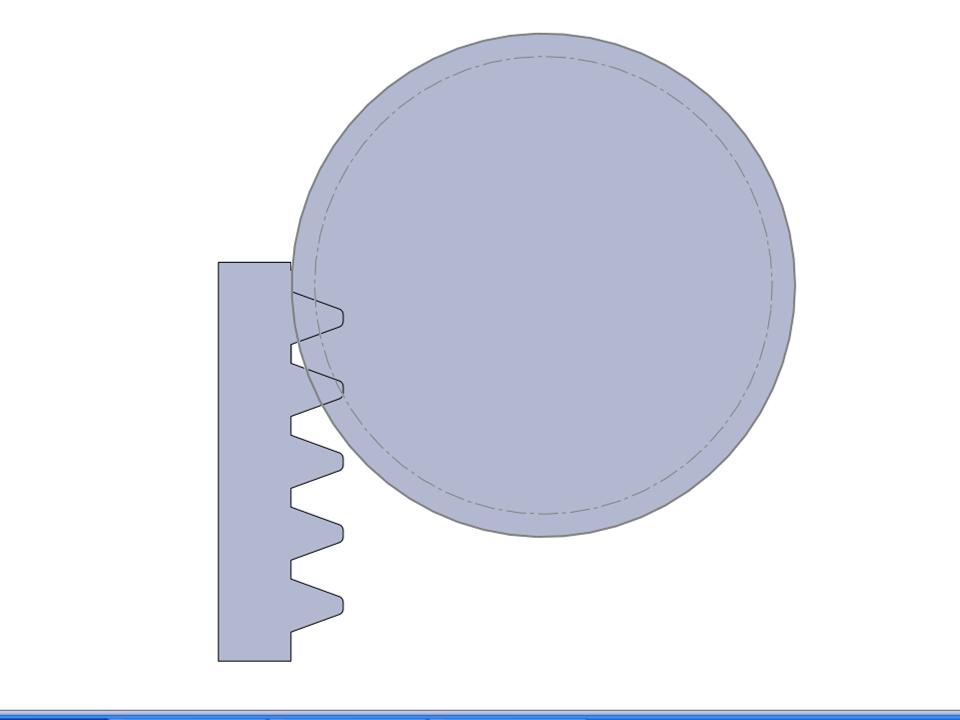

另一做法

hero522 · 发表于 2014-8-2 15:36

漸開線效果

hyfjy · 发表于 2014-8-2 22:19

UG软件在二次开发中，用熟了觉得很好用，也常用切割的啮合方法，求得共轭齿形，PROE软件及SW软件很少有人用二次开发的功能去完成一般无法完成的图，但一直可以从网上查到各种软件都有自己的二次开发功能，这在SW软件中的共轭求减就说明了那种软件，最后都是互相吸收优点的，只要不断地探索，就能慢慢掌握。顶一下。

hero522 · 发表于 2014-8-5 17:23

我沒有回覆訊息權限
第一種方法，如10樓附件，使用陣列方式
第一種方法需畫出漸開線，延漸開線陣列就可以畫出齒型
第二種方法，使用組合條件+數學關係式+巨集，零件會產生100個特徵。所以沒上傳附件
