输出扭矩为760万Nm的行星减速机

wcy2008 · 发表于 2014-5-22 15:59

您需要登录才可以下载或查看，没有账号？注册

x

请问有公司做过输出扭矩为760万Nm的行星减速机

qdtruck · 发表于 2014-5-22 17:16

这是干啥用的？

wcy2008 · 发表于 2014-5-23 09:01

具体干什么用，我也不清楚，估计是保密工程。人家提的就是这个数据，3级传动。速比135。大概计算了下，内齿轮直径接近3米。

hyfjy · 发表于 2014-5-23 10:25

还应该有初始转速或最终转速，预期使用寿命等参数，大工程了。
从设计角度说，最好是用三套行星机构，且每套的模数不相等，这样较节省材料，对于特大扭矩的传递，光靠减小齿宽，不足以设计出优秀产品。
对用户提出的要求，设计者也扩大了视野，如能行，最后发一张照片让我等欣赏一下才好。

zyh007zyh · 发表于 2014-5-23 10:44

DDDDDDDDDDDDDDDDDDD

wcy2008 · 发表于 2014-5-23 11:12

输入转速是600r/min,属于典型的低速大扭矩

qdtruck · 发表于 2014-5-23 21:22

估计模数32-36，齿圈外径2300左右。用KS估计的。

songfei · 发表于 2014-5-23 22:07

超大型行行星减速机！很期待看到图啊！

hyfjy · 发表于 2014-5-24 08:27

本帖最后由 hyfjy 于 2014-5-24 08:50 编辑

用国产软件估算，最终一级模数应该在50mm。内齿圈的外部直径应该超过4.5M。可考虑用四个行星轮以增加可靠性。

niuershiye · 发表于 2014-5-26 10:28

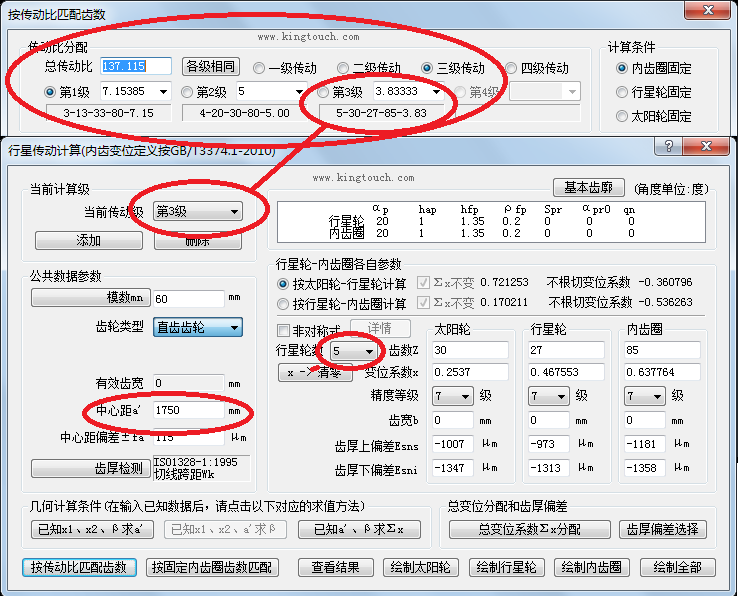

hyfjy 发表于 2014-5-24 08:27

登录/注册后可看大图

用国产软件估算，最终一级模数应该在50mm。内齿圈的外部直径应该超过4.5M。可考虑用四个行星轮以增加可靠性 ...

我估算了一下，就是60模数（DIN 到70模数）
