齿轮表面的网纹是怎么做出来的？

dzhxinhua · 发表于 2014-5-1 17:26

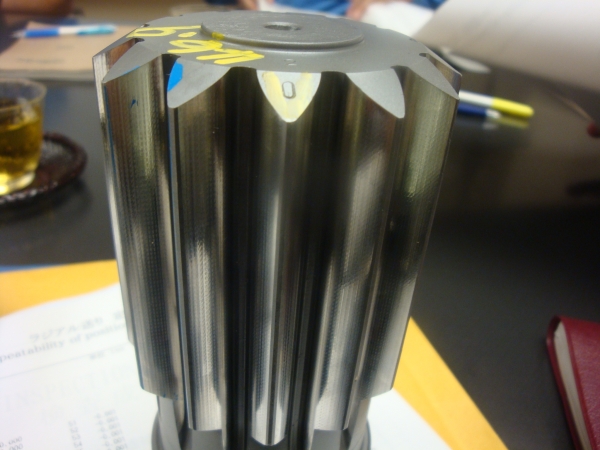

图1 2是直接滚出来的，我们叫鱼鳞状。

王工 · 发表于 2014-5-1 19:52

是直接滚出来的切削痕迹。

wsk3323288 · 发表于 2014-5-3 15:41

dzhxinhua 发表于 2014-5-1 17:26

登录/注册后可看大图

图1 2是直接滚出来的，我们叫鱼鳞状。

为什么要滚出这种鱼鳞状？是为了储油么？

这种滚刀有什么不一样？

wsk3323288 · 发表于 2014-5-3 15:42

王工发表于 2014-5-1 19:52

登录/注册后可看大图

是直接滚出来的切削痕迹。

这种滚鱼鳞状的痕迹有什么优点么？

hyfjy · 发表于 2014-5-3 21:42

本帖最后由 hyfjy 于 2014-5-3 21:45 编辑

齿数较少的齿轮在滚齿时，齿面的全切削次数相对较少（展成角比齿数多的齿轮要大许多，故每个刀具的齿切削的渐开线段展角相对较多），切削的峰和谷形成了均匀的切削纹路，这种纹路，对于剃齿很有利，没听说可以用来存油，油膜的存在是因在滑动时的油膜成型机理而生成的决不是靠齿面有凹坑来储油的。与有些调整垫片上有点油窝完全是二回事。齿面上的纹是表明渐开线成了析线。

ranhlong · 发表于 2014-5-4 00:13

个人觉得那纹理是滚出来的。这样的状况经常发生在高速齿轮加工上面。

dzhxinhua · 发表于 2014-5-4 08:35

这种痕迹是滚刀和机床正常产生的。

wsk3323288 · 发表于 2014-5-4 11:56

dzhxinhua 发表于 2014-5-4 08:35

登录/注册后可看大图

这种痕迹是滚刀和机床正常产生的。

但是我们公司自己滚切的齿轮就没有这种纹路

wsk3323288 · 发表于 2014-5-4 11:57

ranhlong 发表于 2014-5-4 00:13

登录/注册后可看大图

个人觉得那纹理是滚出来的。这样的状况经常发生在高速齿轮加工上面。

那我们公司自己滚齿的速度比较低，是不是就不会有这样的纹理？

JINLIANG · 发表于 2014-5-4 13:16

转向机齿轮、滚齿，我厂一年生产200万件
