齿轮表面的网纹是怎么做出来的？

wsk3323288 · 发表于 2014-4-28 16:50

您需要登录才可以下载或查看，没有账号？注册

x

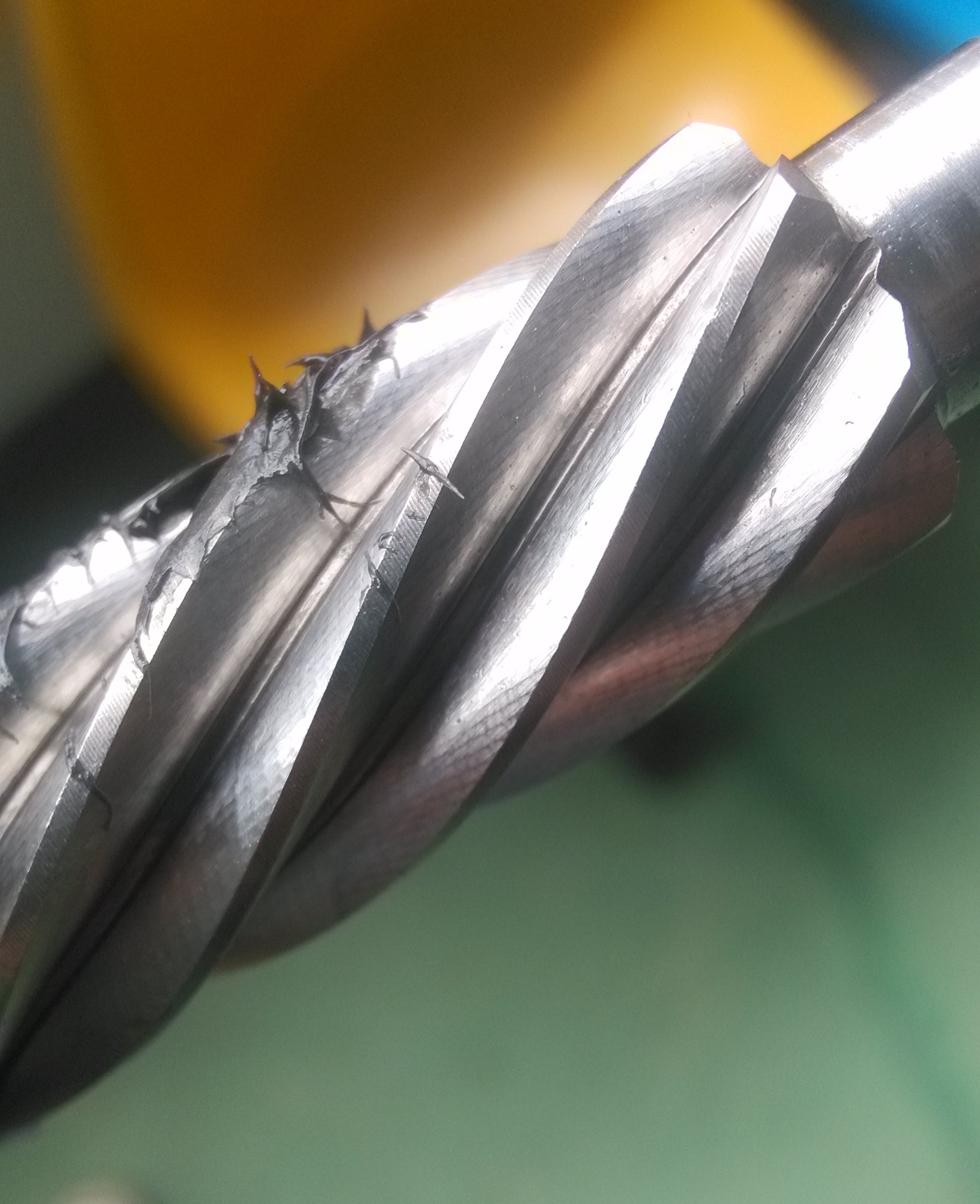

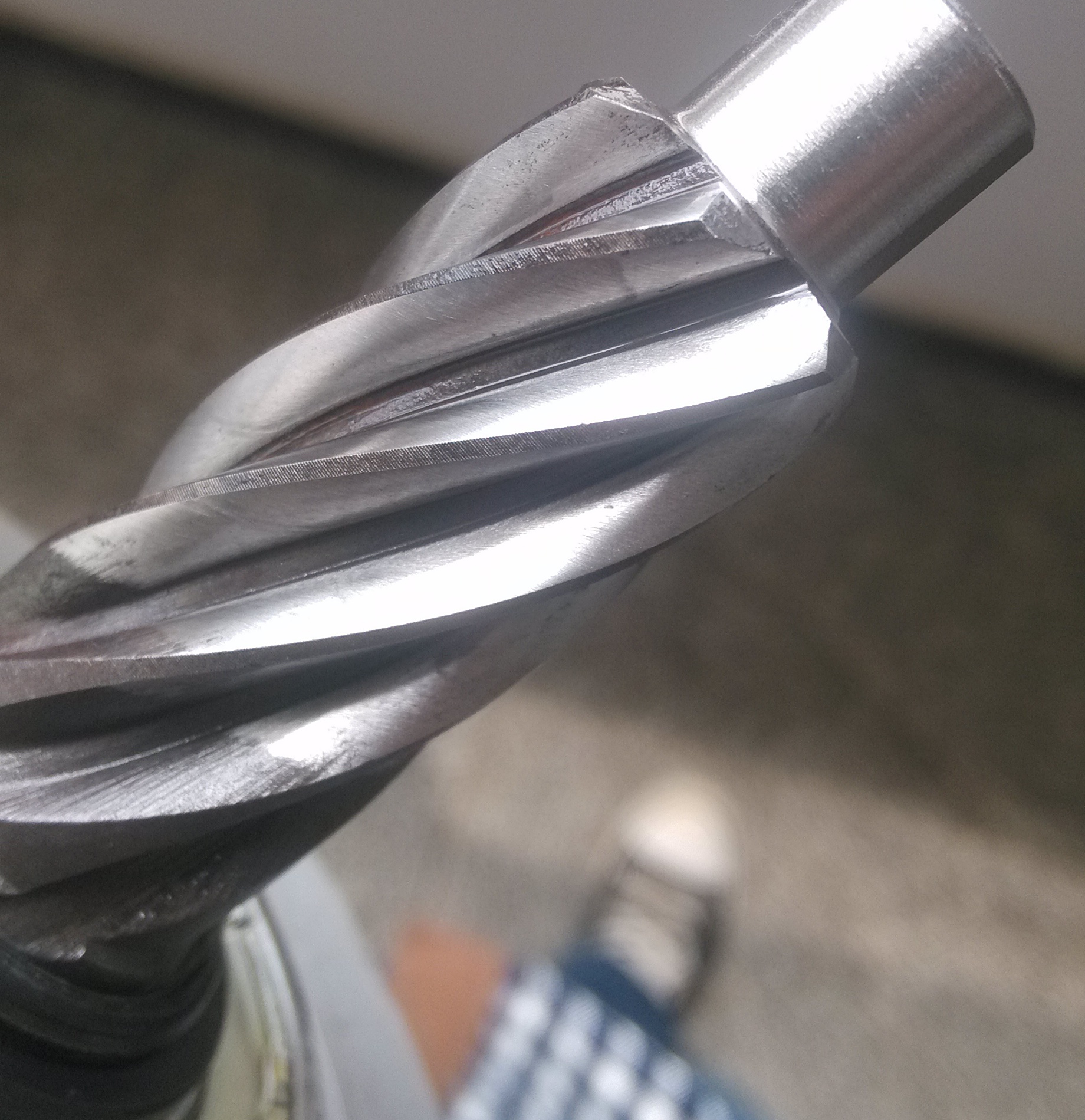

图1和图2是别人做的齿轮，不知道这个网纹是怎么做出来的，磨的不像，我猜是不是剃齿的痕迹。。
还有这个作用是不是用来储存润滑脂的。。

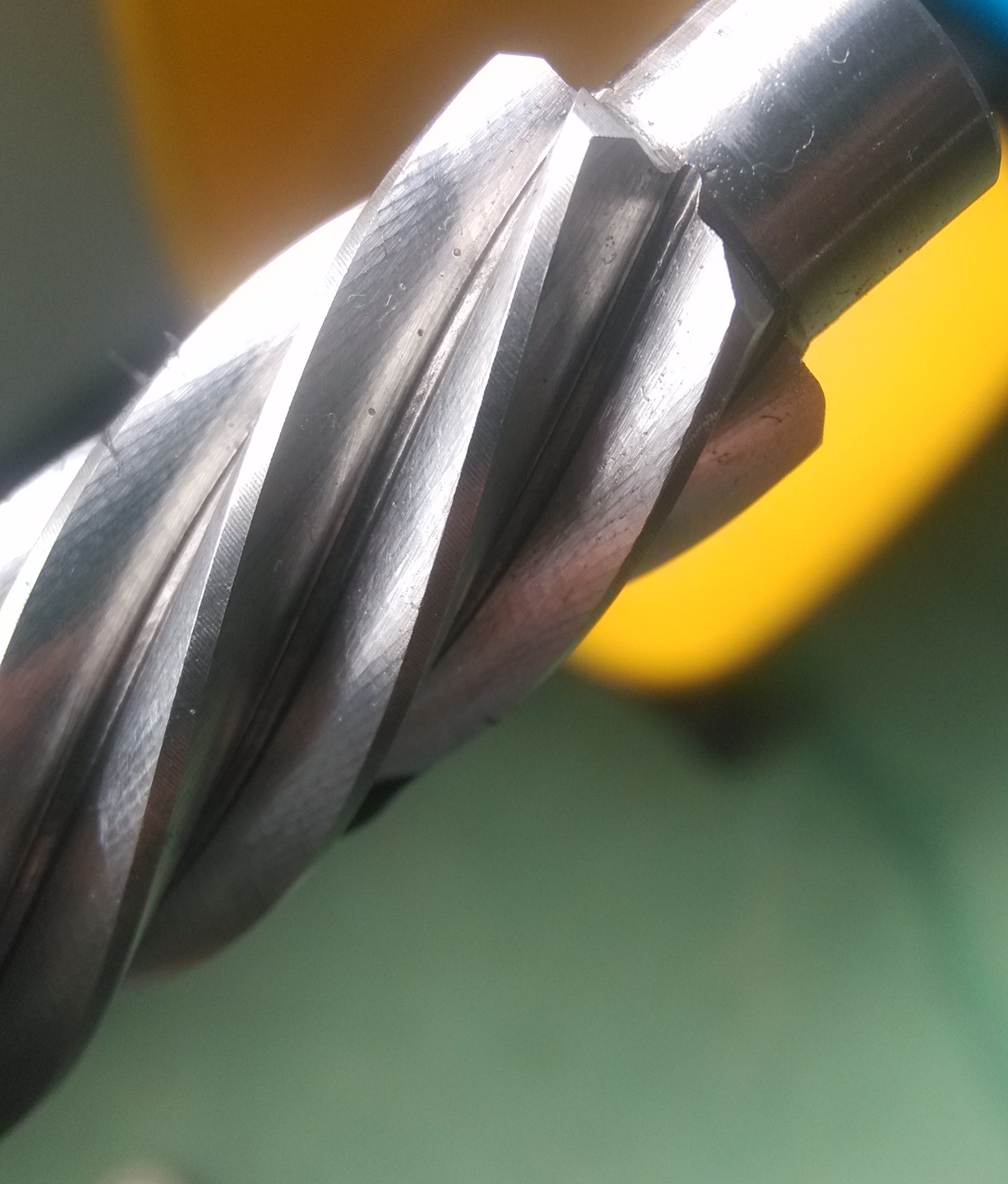

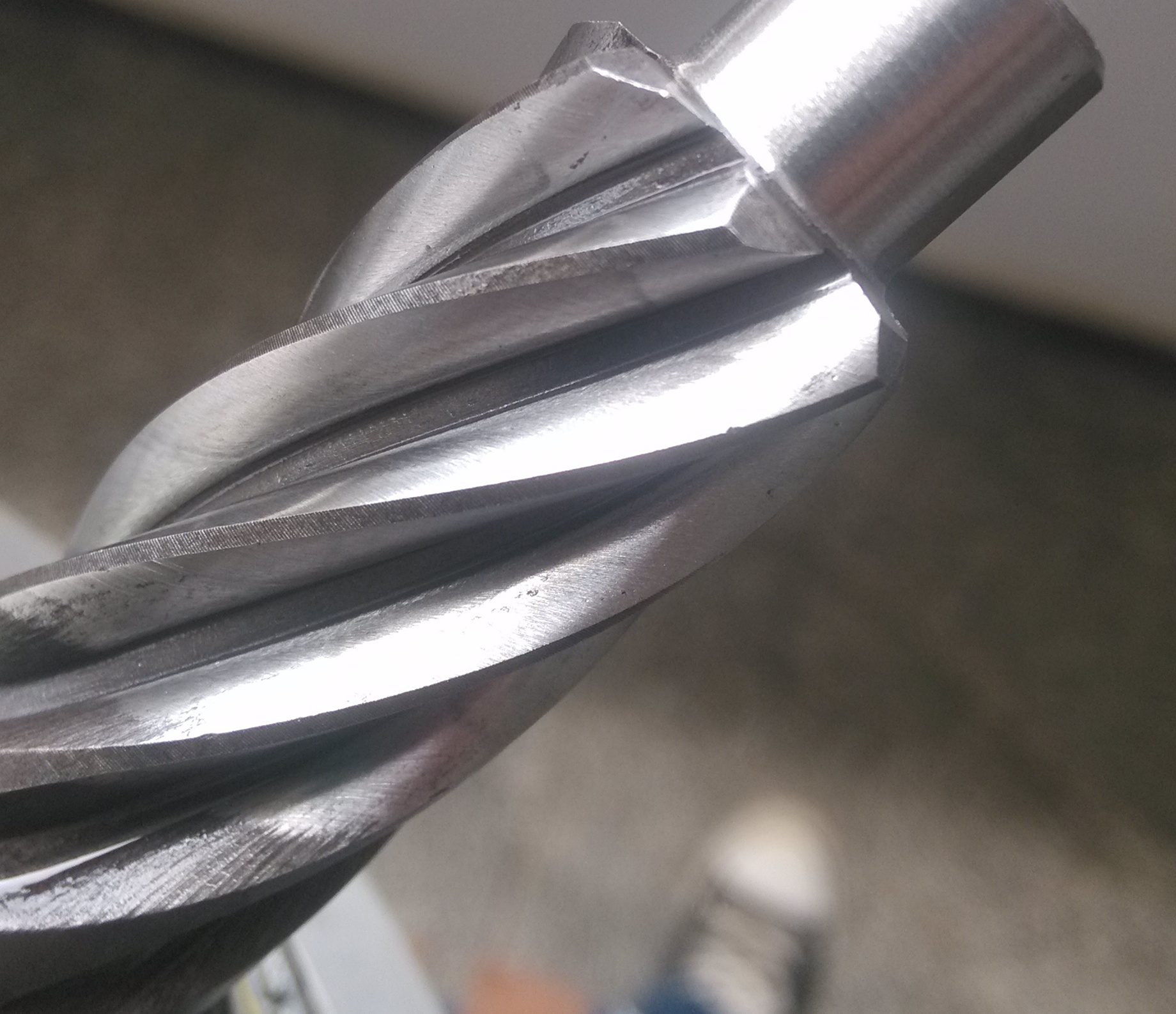

图3和图4是我们公司自己加工的，表面粗糙度很低，是淬火以后和齿条用研磨砂互相研磨出来的，但是我总觉得这么低的粗糙度并不是好事，因为不好储存润滑脂。。

各位觉得哪种好一点？

jacmwg · 发表于 2014-4-28 17:09

此网纹应该是磨出来的，而且是桁磨出来的！

wsk3323288 · 发表于 2014-4-28 20:26

本帖最后由 wsk3323288 于 2014-4-28 20:28 编辑

jacmwg 发表于 2014-4-28 17:09

登录/注册后可看大图

此网纹应该是磨出来的，而且是桁磨出来的！

珩磨怎么能把网纹磨出来呢？
珩磨条的颗粒要粗么

wzjshark · 发表于 2014-4-29 16:01

6个齿还是7个齿？滚出来就是这样的。

wsk3323288 · 发表于 2014-4-29 16:17

wzjshark 发表于 2014-4-29 16:01

登录/注册后可看大图

6个齿还是7个齿？滚出来就是这样的。

7个齿。。

前面两个图是外购的齿轮，别人做的，我也不清楚是怎么加工。。

后面两个图是我们做的，渗碳淬火后，齿轮和齿条用研磨砂研磨出来的。，。而且是很细的砂

hyfjy · 发表于 2014-4-29 16:49

估计是直接滚出来的切削痕迹。

wsk3323288 · 发表于 2014-4-30 10:31

本帖最后由 wsk3323288 于 2014-4-30 10:32 编辑

wsk3323288 发表于 2014-4-29 16:17

登录/注册后可看大图

7个齿。。

前面两个图是外购的齿轮，别人做的，我也不清楚是怎么加工。。

材料是20CrMo。。渗碳淬火后HRC58-62..

是汽车转向器上面的

渗碳淬火后精度是有点差，我估计就是渗碳过程中齿轮变弯、齿形变形了。。。

wzjshark · 发表于 2014-4-30 10:46

wsk3323288 发表于 2014-4-30 10:31

登录/注册后可看大图

材料是20CrMo。。渗碳淬火后HRC58-62..

是汽车转向器上面的

可以考虑用30CrMnSiA 或35CrMnSiA 调质HRC30~35。（零件较小，材料成本很低）

wsk3323288 · 发表于 2014-4-30 11:12

wzjshark 发表于 2014-4-30 10:46

登录/注册后可看大图

可以考虑用30CrMnSiA 或35CrMnSiA 调质HRC30~35。（零件较小，材料成本很低）

你认为原来的材料有什么不好的呢？这种材料用了好几年了，除了因为热处理的问题，还没出过别的事，不能说换就换的。。
我还想换成42CrMo呢，直接高频淬火，就不用渗碳了

minzhonghua · 发表于 2014-5-1 17:13

图1和2是直接滚出来滴，只要提高进给速度就能达到此效果。而且精度可能比您研磨还高，你的材料最好是渗碳淬火后再精刮一下！
