关于插锥齿，齿圈单侧减薄的公法线计算问题？

ranqiang · 发表于 2010-7-24 11:11

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

:dizzy:
最近公司接到一个系列的变速箱齿轮。有几个盘齿的接合齿圈，有几个齿是标准齿外。
其它的都是单侧减薄0.5左右，要求以M值测量。平时标准齿圈，都好推算出相应的公法线
尺寸。但这个第一次碰到，不知道应接怎么计算？？
请名位有过做这种齿圈的朋友，多多交流哦~~~

王工 · 发表于 2010-7-24 23:03

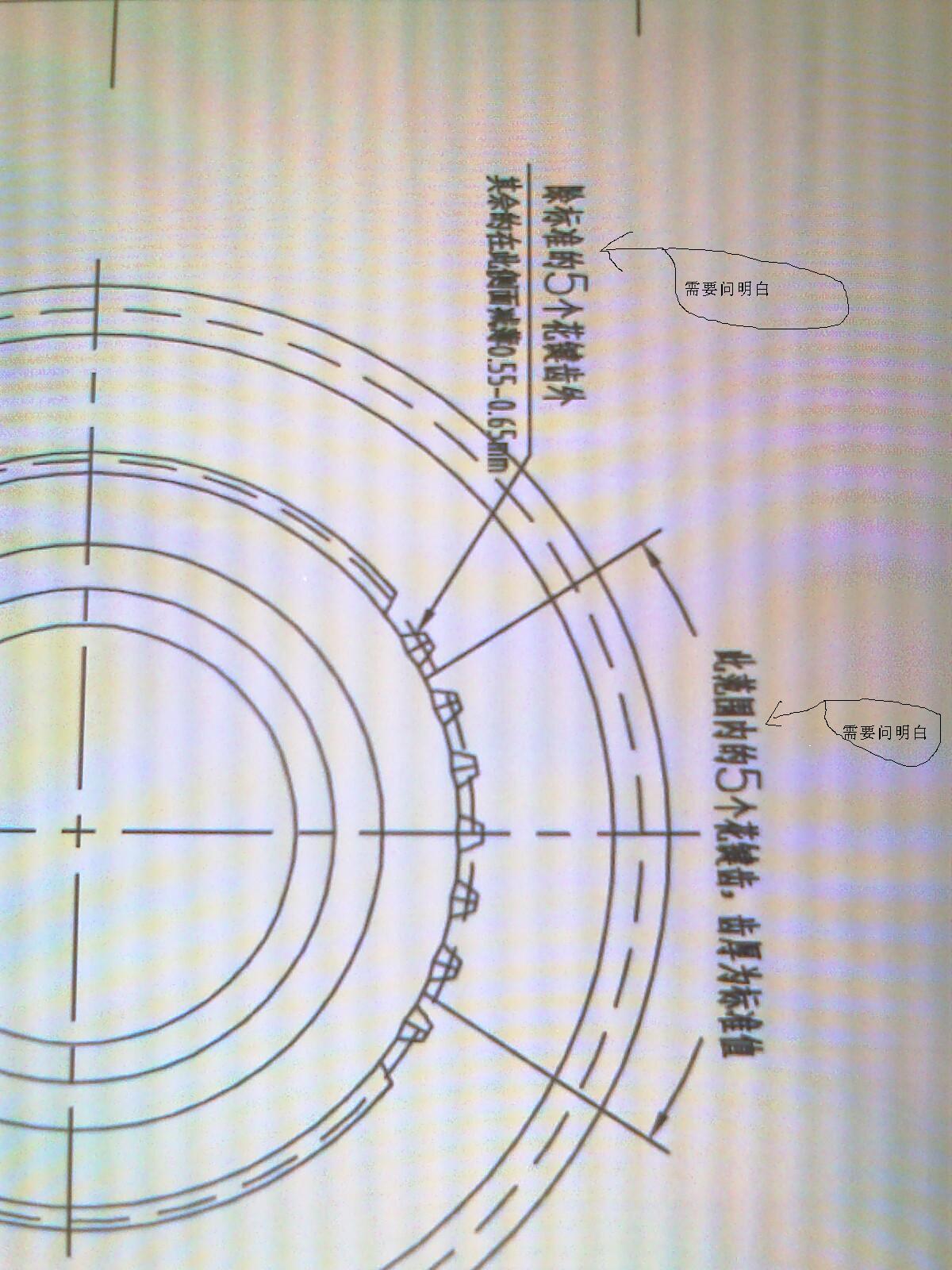

把图纸发上来看看，单侧减薄0.5左右啥意思

ranqiang · 发表于 2010-7-28 09:35

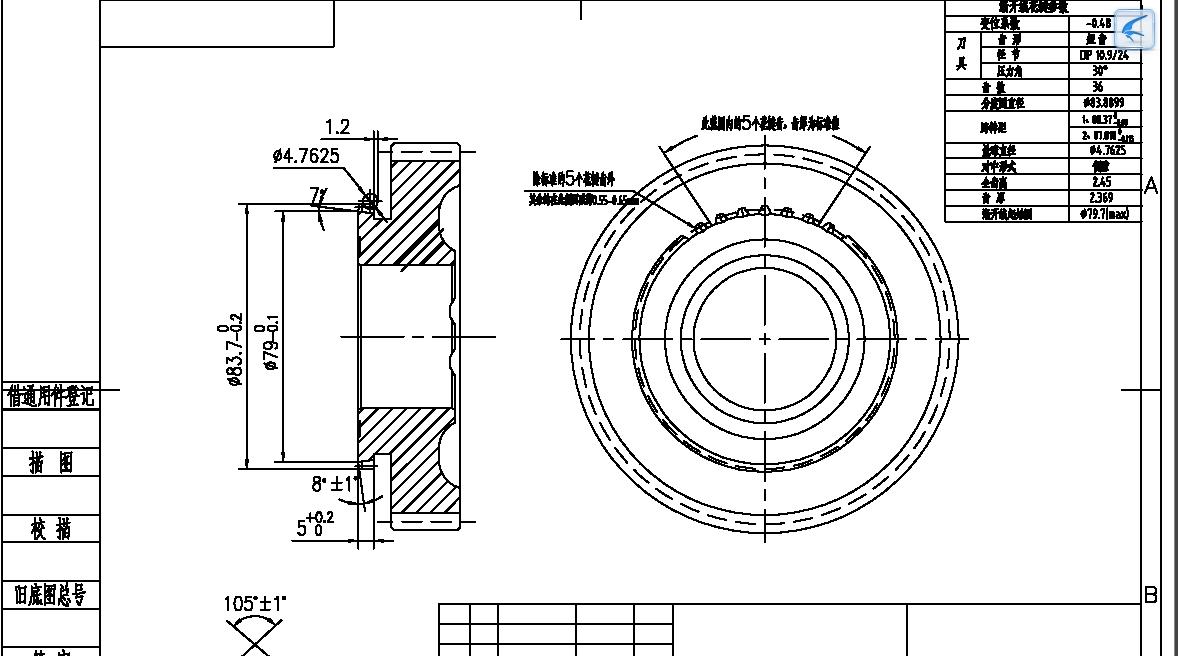

王工，请帮我算算。谢谢了哦
http://www.rayfile.com/files/300 ... -8634-0015c55db73d/

lalawo · 发表于 2010-7-28 19:20

六年前遇到过，要改造y54插齿机啊，床身需要计算后垫成7度。传动部分那个光杆需加万向节。测量方面原来我们使用的公法线，按M值最大值换算成公法线来测量。呵呵，帮你贴个图。

w110924 · 发表于 2010-7-28 19:29

是个很好发生大火大火负电荷是是

yclsr1971 · 发表于 2010-7-28 19:47

这是变速箱一档接合齿,齿数42齿,M2.3左右,插齿加工时间74秒

yclsr1971 · 发表于 2010-7-28 19:51

错了,齿数36,插齿加工时间大约72秒,还有富余

hesheya · 发表于 2010-7-28 21:05

这就是我们常说的倒锥齿，可以在凸轮上做改进，或则跟楼上兄弟说的床身调整

ranqiang · 发表于 2010-7-29 08:59

六年前遇到过，要改造y54插齿机啊，床身需要计算后垫成7度。传动部分那个光杆需加万向节。测量方面原来我们 ...
lalawo 发表于 2010-7-28 19:20

登录/注册后可看大图

考虑热后尺寸变化的原因，M值取值我是按下限取的。算出相应的分度圆齿厚，然后按锁止角的角度推算出大端的分度圆齿厚。
再以分度圆齿厚算出公法线尺寸，我这有主机厂给的样品件。但是是倒了尖角的，测量出来的公法线尺寸跟我算出来理论倒尖角
后的会法线尺寸相差有点大。就拿不准了，是倒尖角时的误差还是我计算方法的问题。因为是第一次接确这种齿圈，不知道跟以前
标准齿厚的齿圈计算是否一样哦～～～
各位老大们，有做过这种齿圈的。帮我算算

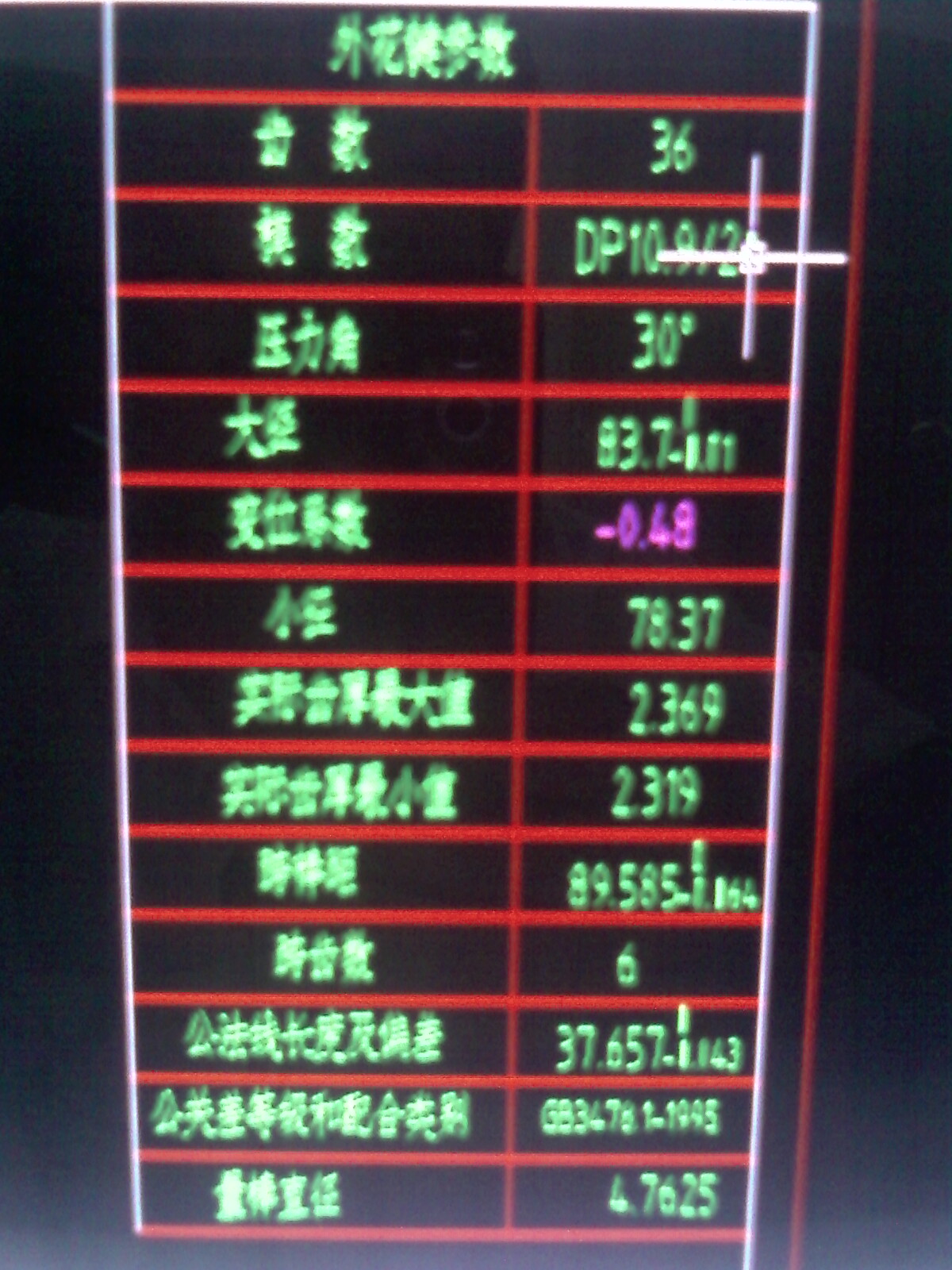

王工 · 发表于 2010-7-30 12:14

本帖最后由王工于 2010-7-30 12:49 编辑

回复 ranqiang 的帖子

和轻卡一轴结合齿圈相似
