渐开线有效起始圆与基圆之间的约束关系！

liuguangro73031 · 发表于 2016-6-5 10:57

渐开线起始圆直径、有效起始圆直径关系？

zl3264507 · 发表于 2016-6-6 08:16

理论上的渐开线起始圆直径是由中心距，配对齿轮的齿顶圆确定的。
根据渐开线齿轮的齿形形成的原理，基圆下无渐开线。

joe3894510 · 发表于 2016-10-30 10:30

学习了非常感谢版主

zengxiaodong · 发表于 2021-2-3 15:26

zl3264507 发表于 2016-6-6 08:16
理论上的渐开线起始圆直径是由中心距，配对齿轮的齿顶圆确定的。
根据渐开线齿轮的齿形形成的原理，基圆下 ...

最好增加两个字“有效”

zengxiaodong · 发表于 2021-2-3 15:30

liuguangro73031 发表于 2016-6-5 10:57
渐开线起始圆直径、有效起始圆直径关系？

你这个问题与下帖完全相同，可参考解答

渐开线起始圆直径:
http://www.gearbbs.net/forum.php?mod=viewthread&tid=21107

zengxiaodong · 发表于 2021-2-3 20:00

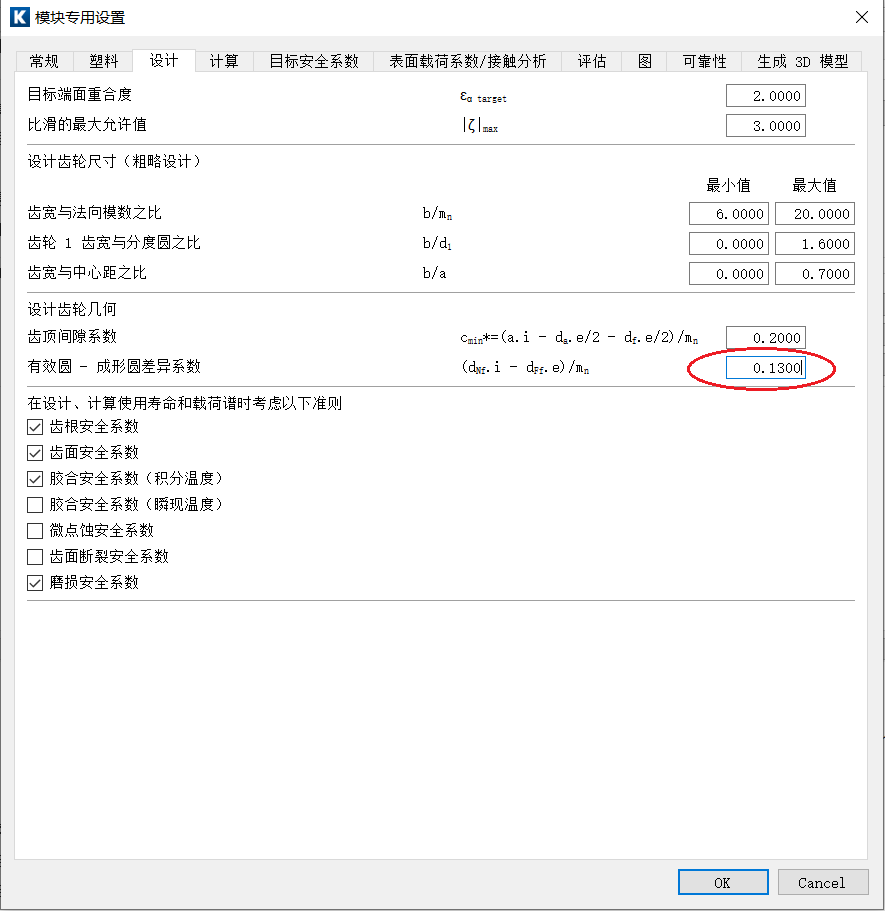

根据Kisssoft的推荐，dNf离dFf的距离，也就是SAP离TIF的距离，最好能够大于0.13mn
