齿轮设计的一个问题

lovehaer · 发表于 2010-7-13 15:11

用我的程序设计不过小菜一碟

标准齿轮根切严重,须变位取较大变位系统0.45才能消除根切.
48824305 发表于 2010-7-13 14:34

登录/注册后可看大图

没有见过您的程序。。。可否发一个上来。不胜感谢

48824305 · 发表于 2010-7-13 15:16

看我的SIGNATURE:
最最新的AUTOCAD齿根曲线变位齿轮程序,任意模数;全自动数控线切割程序,spline插补
http://www.gearbbs.net/forum.php ... p;tid=22271&extra=page%3D1
在此下载.

lovehaer · 发表于 2010-7-13 15:19

用我的程序设计不过小菜一碟

标准齿轮根切严重,须变位取较大变位系统0.45才能消除根切.
48824305 发表于 2010-7-13 14:34

登录/注册后可看大图

上传了这个这个的CAD，好像不行，P=405mm有问题.

48824305 · 发表于 2010-7-13 15:27

调整模数取小一点就可.

lovehaer · 发表于 2010-7-13 16:25

你这个程序里好像不可以调速变位系数。见笑了，初学者

fawcgzmg · 发表于 2010-7-13 18:54

本帖最后由 fawcgzmg 于 2010-7-13 19:14 编辑

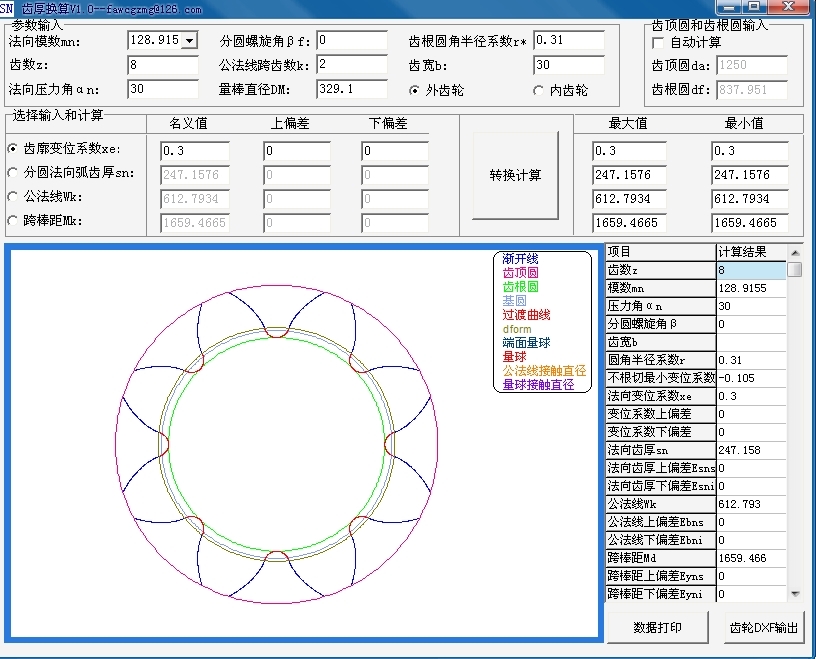

我也来做一个：

刀疤五 · 发表于 2010-7-13 20:39

你们图形可能是不对的，因为你们的过渡曲线是考虑滚刀加工形成的。这么大的模数齿轮，没有相应的滚刀和机床来做。

lovehaer · 发表于 2010-7-13 22:46

今天下午我通过数学计算，这种方式好向驱动不了

千里马 · 发表于 2010-8-1 20:00

什么齿轮啊，与什么齿轮配对啊，晕！！！！

wuyiwei · 发表于 2010-8-1 21:06

本帖最后由 wuyiwei 于 2010-8-1 21:22 编辑

请问没有压力角和确定齿厚的相关参数，你们的图形是怎么画出来的？
还有请教楼主，128.9155的模数还叫小模数，您的单位是什么？
