齿轮设计的一个问题

lovehaer · 发表于 2010-7-13 11:35

您需要登录才可以下载或查看，没有账号？注册

x

现在我正在研究一个小齿数齿轮的设计，实在搞不明白怎么做。
模数非标:128.9155
齿数只能:8或者9
怎样计算这个渐开线齿形

niuershiye · 发表于 2010-7-13 12:18

模数非标:128.9155
=============
玩笑有点过！！！

lovehaer · 发表于 2010-7-13 12:21

不是玩笑。。。是真的，
因为一种特殊用途

lovehaer · 发表于 2010-7-13 12:22

我正在计算如何写这个齿形的曲线方程，以便制造，同时还要研究传动性能，在单位确实找不到人能帮忙。只能求助于大家！

lovehaer · 发表于 2010-7-13 12:26

我是想用一个齿轮驱动一个链条作平动，链条节距已定，所以齿轮的齿形需要非常特殊.我们集团国外的同事也在研究这个，我希望我们中国能走在他们前面。

hesheya · 发表于 2010-7-13 12:29

你这个什么上面用的啊？

lovehaer · 发表于 2010-7-13 12:34

发一个图片上来，大家一起研究，原理是这样

hesheya · 发表于 2010-7-13 13:06

还请楼主明细

vbyu1987 · 发表于 2010-7-13 13:54

这个却是特殊阿，

48824305 · 发表于 2010-7-13 14:34

本帖最后由 48824305 于 2010-7-13 14:38 编辑

m1289155z8x45.rar (93.69 KB, 下载次数: 17)
用我的程序设计不过小菜一碟

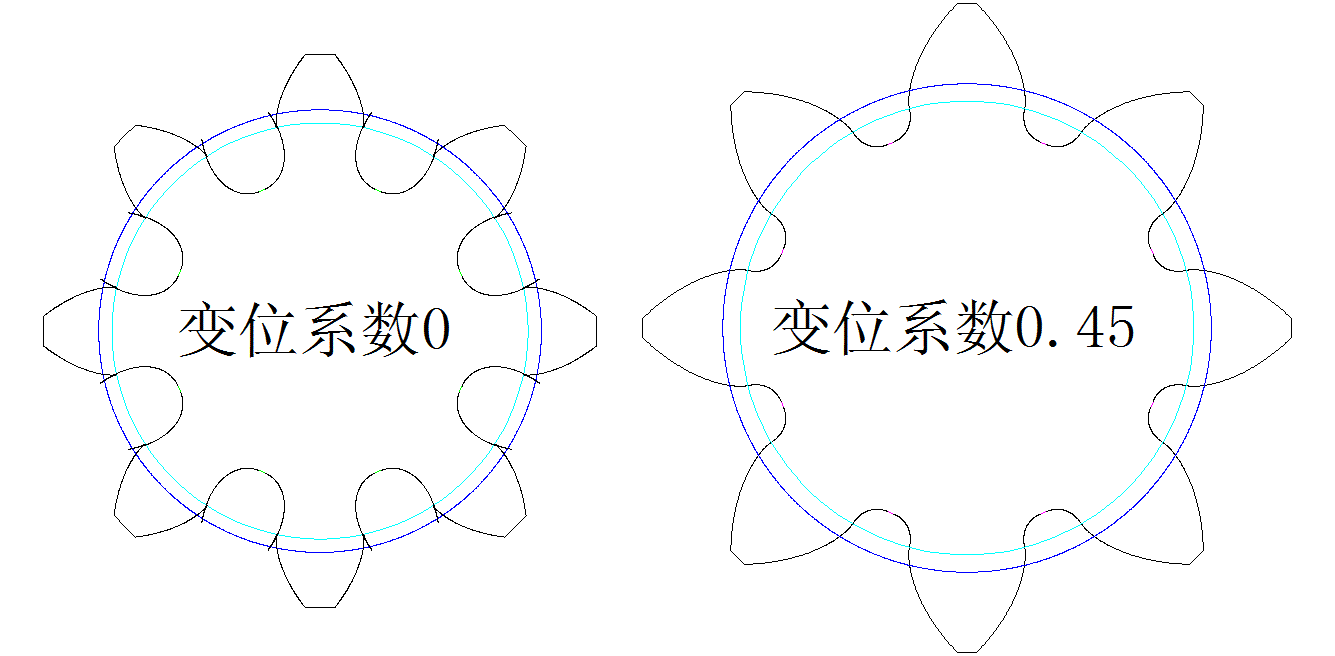

标准齿轮根切严重,须变位取较大变位系统0.45才能消除根切.
