斜齿轮副啮合线的探讨

woodykissme

jzw19871206 发表于 2010-8-23 08:30
回复 hyfjy 的帖子

那圆弧齿呢？

woodee

10多年前模型精度调整不够造成的。

几年后，UG圆柱齿轮精度能达到0.00001以内：

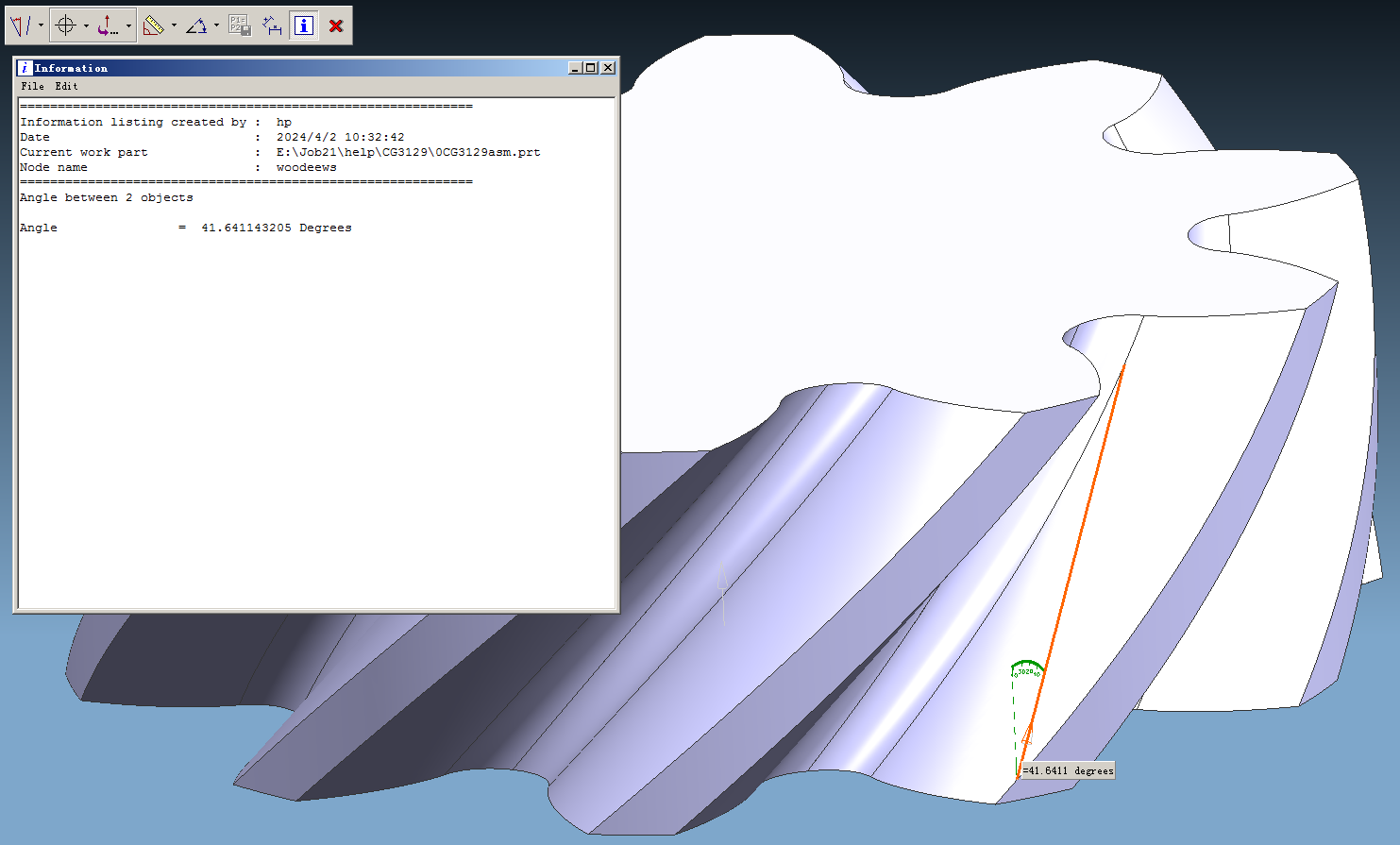

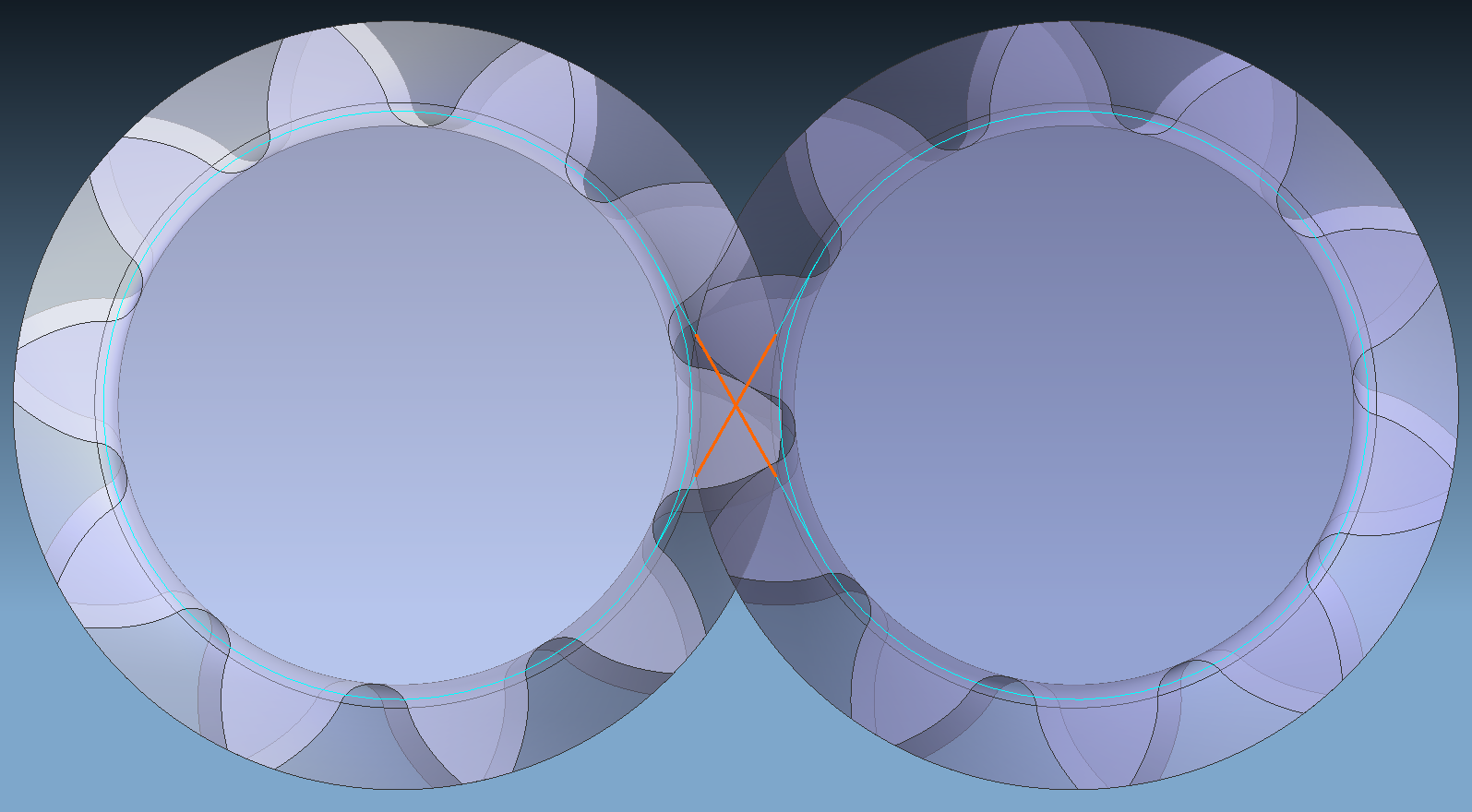

像这个例子，齿面接触线与轴线夹角=基圆螺旋角，角度精度也在小数点后5~6位：



mrmrw

NX能够调整精度，这一点要比SW好很多！
SW绘制的精度基本上没办法调整！

woodykissme

woodee 发表于 2024-4-2 10:46
10多年前模型精度调整不够造成的。

几年后，UG圆柱齿轮精度能达到0.00001以内：

现在我知道为什么刀哥称您为UG王了

woodee

  mrmrw、woodykissme ，UG新建模型文件模板精度可预先调到0.00001。

而后，线条精度、一些特征造型的精度能调到1e-8；但大部分特征造型精度在0.00001。
但不是调得越小越好，比如一个简单蜗杆，如果把可调的精度都调整到1e-8，一个模型文件能占用100多M以上。
最主要的，显示变得很慢，如果把显示精度再调到极高清的话，一个局部放大画面，需要等待几十秒~1分多钟，几乎到了无法连续操作的地步。
