变位系数的疑问

王工

回复 纪永君 的帖子


    太马虎了，:'(

纪永君

视图

回复 fawcgzmg 的帖子

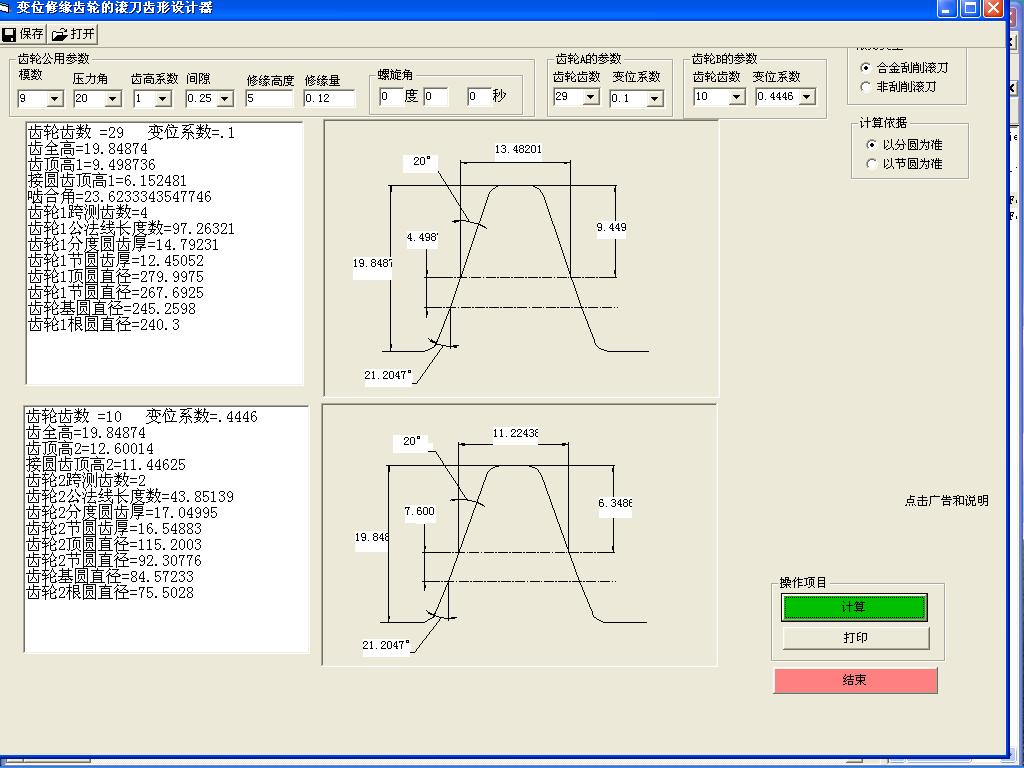

    谢谢你，我自己有软件，可以自动的选取，不用封闭图，但是可以有计算的界限

但是，我是从数学的角度来探讨，想听听各位老师的意见的

fawcgzmg

回复 纪永君 的帖子

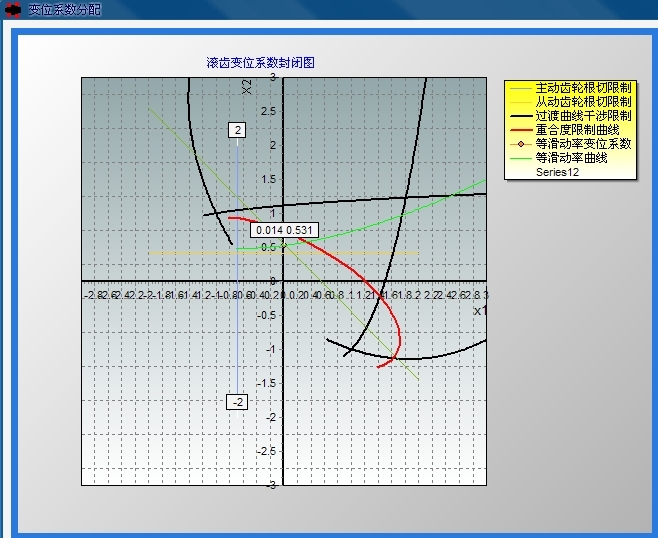

这是你上面一对齿轮的封闭图：

图中没有齿顶厚限制。

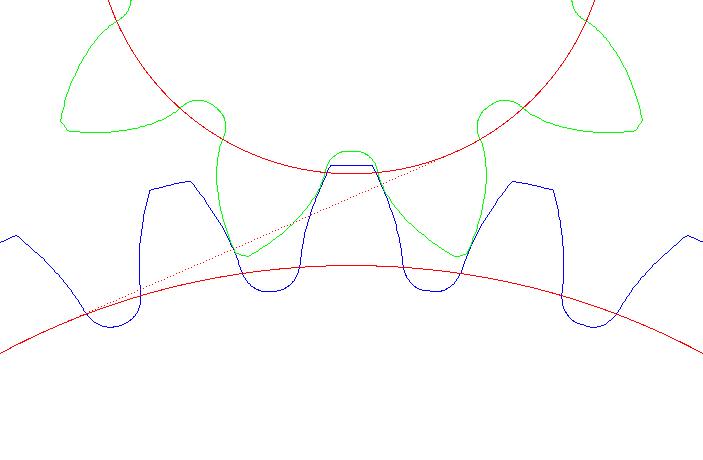

两个齿轮的啮合图：

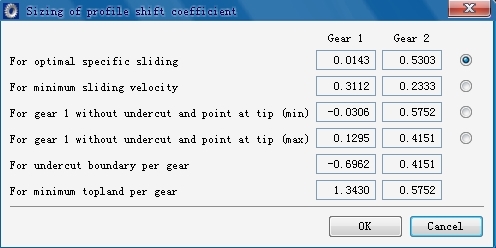

KISSSOFT的这对齿轮的变位系数提示：

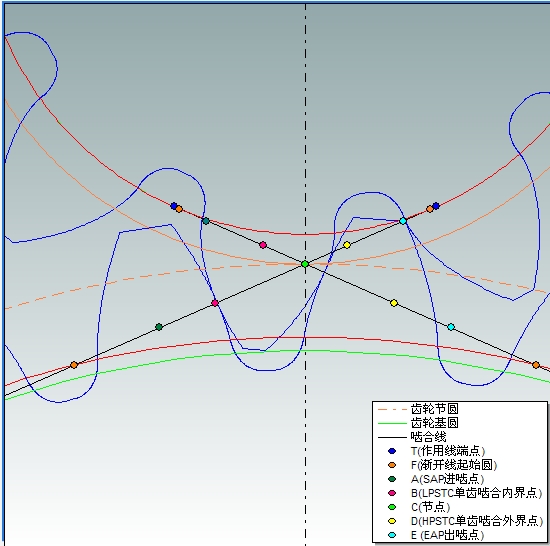

kisssoft绘制的啮合图：

纪永君

我想，无论是计算程序，还是什么图，其目的就是一个，那就是要取得一个合理的，互相能够正确的啮合的一对齿轮的变位系数，只是目的！
只要达到这一目的，就行，不管使用什么方法。
数字的计算，最终还是要回到数字上面去的。比如，能够查到这个齿轮经过这样的变位，得到齿顶不能変尖，但是，利用计算齿轮齿顶的具体厚度的公式，十分方便的就能知道现在的齿顶具体有多宽，这时，我宁愿采用计算法，因为这不用人工干预。计算机就可以在瞬间得到数据。但是这不是我想要的目的！
我想要的目的是经过公式的推导，得到单纯的变位系数的极限，

ljdqe

看看书上免的误导
王工 发表于 2010-6-16 18:55


登录/注册后可看大图

下载重复了，不过还是谢谢

303959411

不赞同4楼的说法
