变位系数的疑问

纪永君 · 发表于 2010-6-16 12:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

正在看书，突然有个想法，只是没想到如何证明：
一对齿轮是可以变为的但是，不知道这个变位系数是否有极限，如何证明呢

王工 · 发表于 2010-6-16 18:55

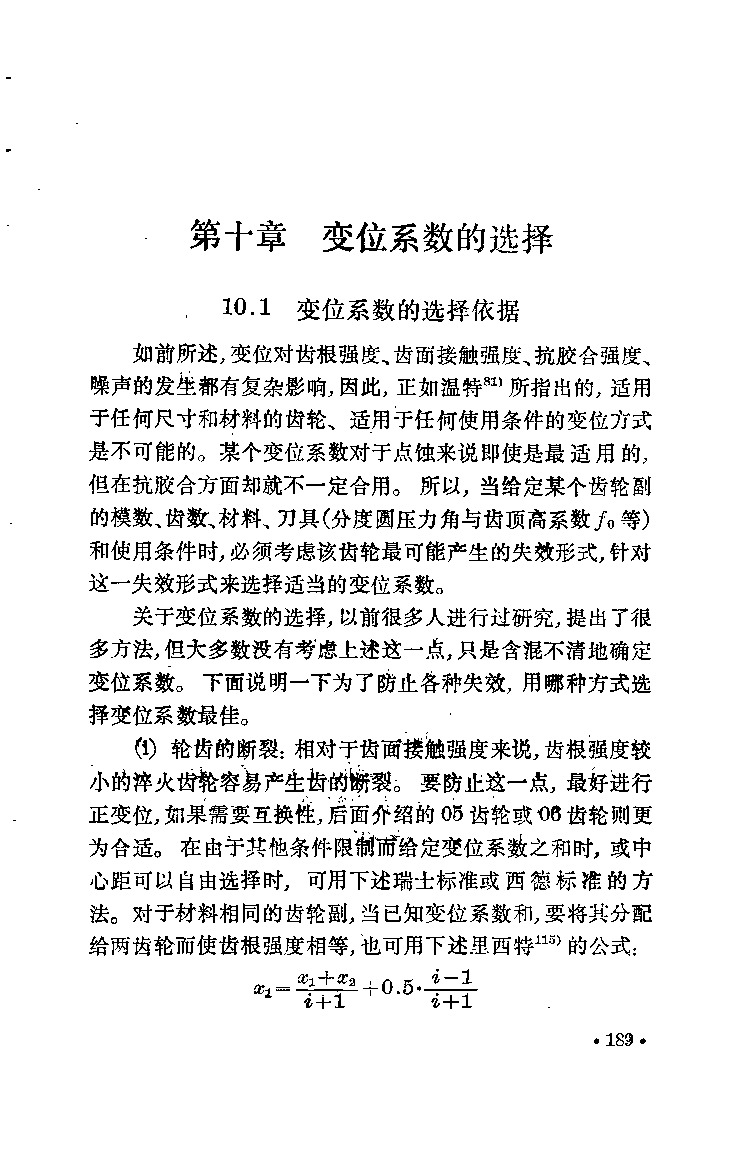

看看书上免的误导

纪永君 · 发表于 2010-6-16 19:31

谢谢徐工的赠书。
其实，这本书曾经看过。
只是在现在，论坛上好多的大师的语言比较贵的情况，我也不愿多说罢了。
我觉得，现在的计算机这么块的运算速度，大家仍然在使用封闭图等等系列图表，真是计算机的悲哀呀。
一个数据平面。我们可以得到这个数据平面的点，为什么就不能将制作封闭图的计算做成集成数据包呢。。。。。。。。。。。。哈哈哈
百家争鸣

刀疤五 · 发表于 2010-6-17 15:32

本帖最后由 hj611512 于 2010-6-17 15:43 编辑

我认为变位系数理论上是没有极限的，变位系数是一个抽象的东西，是一个计算时，用到的中间变量。
现在有了计算机后,不能再去参考封闭图了.封闭图有很多局限性的.大家一定要"与时俱进".
例：M=2，Z=25，α=20°,X=0,w3=15.461,ha*=1,c*=0.25,da=54,df=45的直齿轮。
我们也可以表示为：
M=2.65785，Z=25，α=45°,X=-2.4962,w3=15.461,ha*=0.1548,c*=1.3835,da=54,df=45
还可表示为:
M=1.90838，Z=25，α=10°,X=0.9295,w3=15.461,ha*=0.7186,c*=0.9207,da=54,df=45
证明完毕

vbyu1987 · 发表于 2010-6-17 15:51

回复 纪永君 的帖子

这样悲哀的事情还会延续很久的，

小李锈刀 · 发表于 2010-6-17 18:32

m107.686 α89° z 25 h*=1 c*=-0.8667 x=-12.1578

per-shaving · 发表于 2010-6-19 00:24

4楼例子正确无误！
6楼的数据太离谱了！

纪永君 · 发表于 2010-6-19 06:44

如果我们单纯的只是计算变位系数的话，变位系数是否有极限呢？

fawcgzmg · 发表于 2010-6-19 09:44

本帖最后由 fawcgzmg 于 2010-6-19 10:08 编辑

回复 纪永君 的帖子

这不是计算机的悲哀，以前都是用绘制好的封闭图，需要非常多的线图，正是因为计算机的发展，我们才可以使用它来即时绘制封闭图，直观的做出选择，同时可以确定变位系数的极限。一对啮合的齿轮变位系数当然是有限制的，选择不当不能正常啮合。

fawcgzmg · 发表于 2010-6-19 10:09

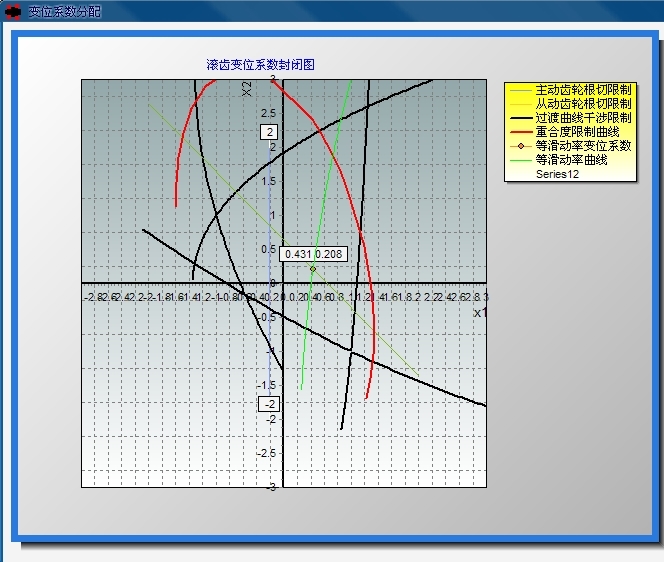

这是自己编的齿轮计算中变位系数选择的一个界面
