大轴交角直齿圆锥齿轮的三维建模及运动仿真

  [复制链接]
发表于 2010-6-3 20:28 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
今天做了一个轴交角为137.7度的直齿锥齿轮副,小轮齿数为14,大轮齿数为17,压力角取20度,计算结果如下:
    直齿圆锥齿轮副设计计算表

一、输入参数
    大端模数:m    3
        齿数:Z  14            17
      压力角:α   20
      轴交角:Σ    137.7
径向变位系数:Xn     .37           -.37
切向变位系数:Xt     0              0
  齿顶高系数:ha'   1
  齿顶隙系数:c'    .2
    设计齿宽:B    14

二、计算输出参数
      压力角:α  =20
      啮合角:α′= 20
    齿轮模数:M=3
        齿数:Z1=14                          Z2=17
    两轴夹角:Σ= 137.7
  分度圆直径:d1= 42              d2= 51
    分度锥角:X1= 54.8058830407287             X2= 82.8941169592715
    节圆锥角:δ1= 54.8058830407287             δ2= 82.8941169592715
径向变位系数:Xn1= .37             Xn2=-.37
切向变位系数:Xt1=0  Xt2= 0
    大端锥距:R1=R2= 25.6973753353495
    大端齿距:P1=P2= 9.42477796076937
  大端齿顶高:ha1= 4.11           ha2= 1.89
  大端齿根高:hf1= 2.49           hf2= 4.71
  大端全齿高:h1=h2= 6.6
  齿顶圆直径:da1= 46.7375839299983             da2= 51.4675987279212
  大端冠顶距:Aa1= 11.4519326413676             Aa2= 1.30336849020206
      齿根角:Xf1 = 5.53451421708             Xf2= 10.3863005618532
      顶锥角:δa1 = 65.1921836025819          δa2= 88.4286311763514
      根锥角:δf1 = 49.2713688236487          δf2= 72.5078163974183
  大端弧齿厚:S1  = 5.52040290045565            S2= 3.90437506031372
  大端弦齿厚:S01 = 5.51512291539518            S02= 3.90431669886959
  大端弦齿高:H01 = 4.21454839461144            H02= 1.89924388244193
  中端弧齿厚:S中1  = 4.01663764042802            S中2= 2.84081798238133
  中端弦齿厚:S中01 = 4.0127959304809            S中02= 2.84077551867398
  中端弦齿高:H中01 = 3.06649967845723           H中02= 1.38188726513766
    当量齿数:  Z当1= 24.29086253677            Z当2= 137.425523558806
    冠轮齿数:   Z冠= 17.1315835568997
刨齿机用齿角:  Y1  = 8.08277221206115           Y2= 7.98880487673089
当量齿轮重合度:  ε= 1.64912651424694

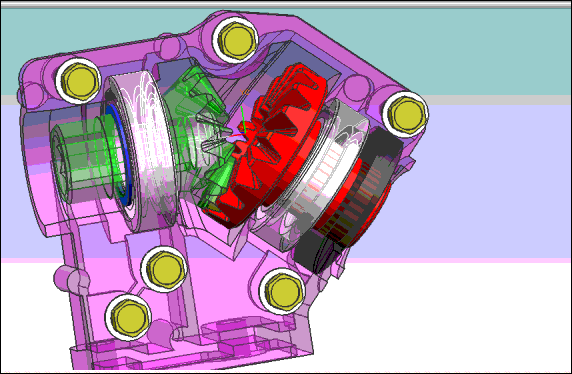

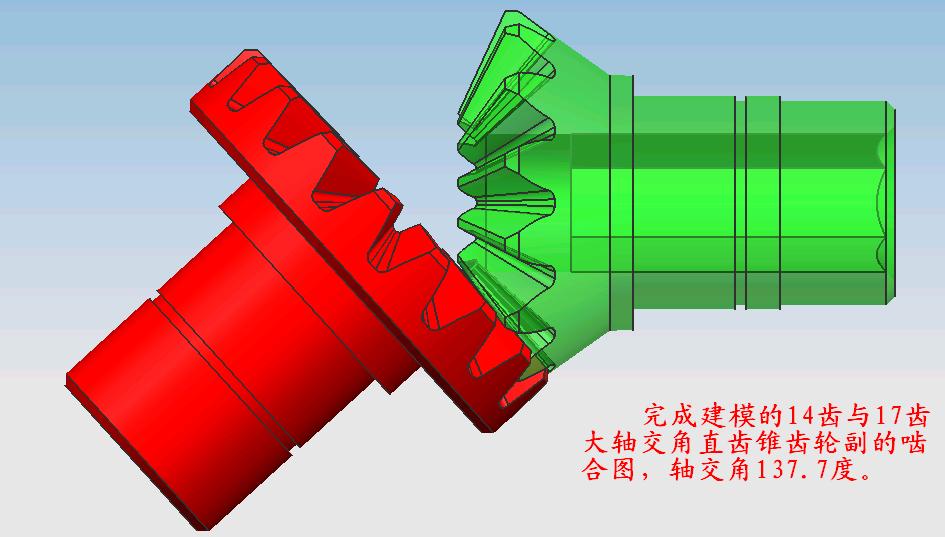

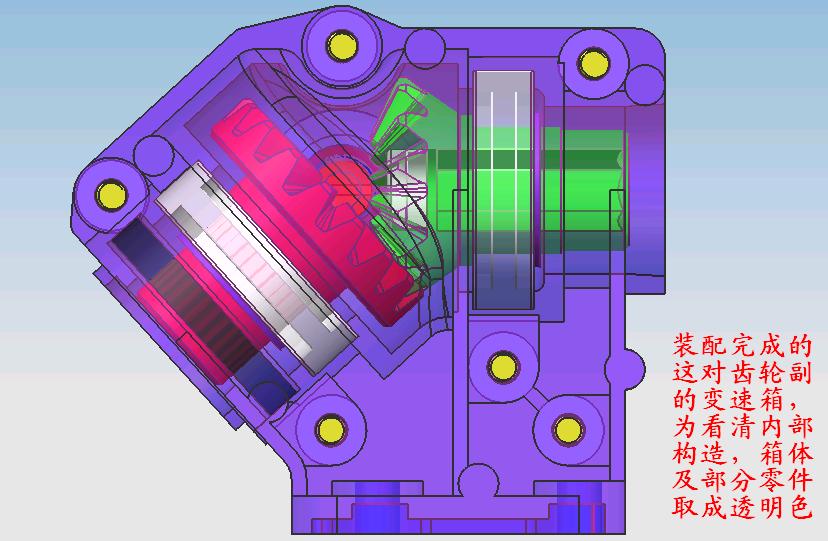

进行二维及三维建模后,对壳体取为透明状时可以看到这对齿轮副的正常啮合,啮合区相当不错。图如下:
 楼主| 发表于 2010-6-4 20:11 | 显示全部楼层
昨天怎么上传也传不上去,今天再试试







天助我也。

评分

2

查看全部评分

 楼主| 发表于 2010-6-4 20:20 | 显示全部楼层

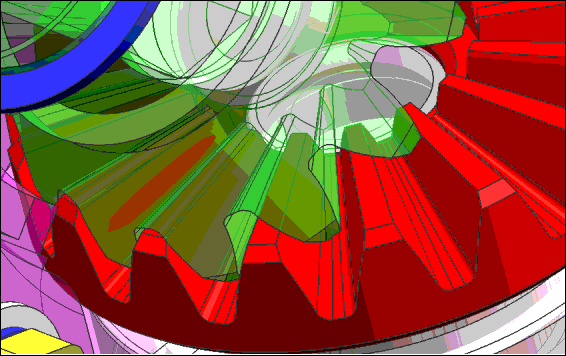

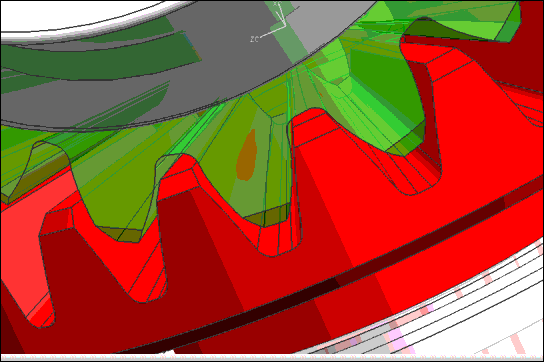

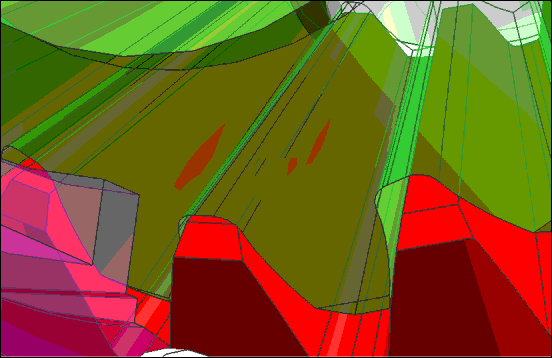

说明一下,从上向下第1张和最后一张图是载屏图,第二至第五张是啮合情况,其中第五张是把接触区有意调大后的啮合情况。
发表于 2010-6-4 20:29 | 显示全部楼层
是仿真吗,还是简单的齿轮副,
发表于 2010-6-5 07:53 | 显示全部楼层
楼主真是牛人啊。谢谢这么漂亮极致的仿真动画。
发表于 2010-6-5 08:59 | 显示全部楼层
高手啊,见识了
发表于 2010-6-5 10:15 | 显示全部楼层
高手,佩服!
发表于 2010-6-5 10:20 | 显示全部楼层
回复 1# hyfjy


    大师,小弟太崇拜你了!请问大师你是怎样建模的?能否指点小弟一条道?万分感谢!
发表于 2010-7-18 15:34 | 显示全部楼层
请问运动仿真看接触区是怎么作出来的?具体步骤是什么?谢谢!
发表于 2010-7-22 18:48 | 显示全部楼层
LZ,您太厉害啦!支持您
