模腔成型直锥齿2013新3D模型

woodee · 发表于 2013-12-11 12:09

您需要登录才可以下载或查看，没有账号？注册

x

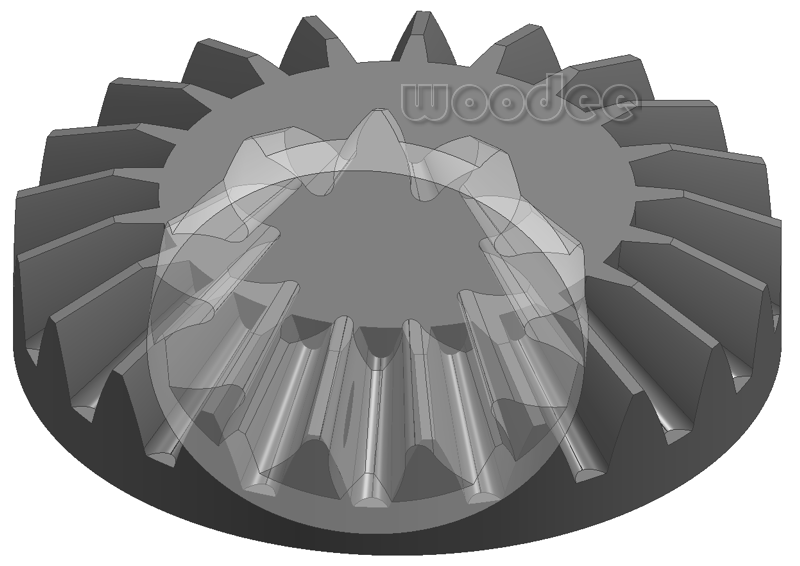

2013年新模型：

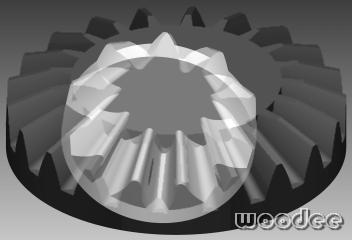

啮合痕迹：

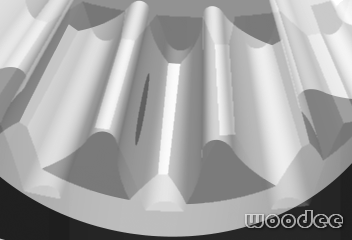

痕迹细部：

YPFENG · 发表于 2013-12-11 13:19

做得挺好的，不知道接触区符不符合DIN3965标准，另外如何在DIN3965上面查鼓形区的公差、位置，我看DING3965也没这些尺寸呀

woodee · 发表于 2013-12-11 17:10

YPFENG 发表于 2013-12-11 13:19

登录/注册后可看大图

做得挺好的，不知道接触区符不符合DIN3965标准，另外如何在DIN3965上面查鼓形区的公差、位置，我看DING3965 ...

抱歉我不熟悉DIN3965标准，是按照啮合痕迹厚度0.006左右、啮合区长度50%或60%齿向长度定出鼓形参数的。
齿顶修形，得按照齿数、模数、压力角等具体参数调整得到。

小天 · 发表于 2013-12-11 18:59

能在加工中心上用吗

woodee · 发表于 2013-12-12 12:34

小天发表于 2013-12-11 18:59

登录/注册后可看大图

能在加工中心上用吗

您是否问：“能用加工中心加工吗？”
对否？

小天 · 发表于 2013-12-12 20:01

是的我想用加工中心来开精段模

thunder_cq · 发表于 2013-12-13 09:03

请问楼主，使用什么软件生成的哟，

woodee · 发表于 2013-12-13 09:43

小天发表于 2013-12-12 20:01

登录/注册后可看大图

是的我想用加工中心来开精段模

对于直锥，3坐标CNC就能做。
主轴转速越高，雕刻球头铣刀直径越小。
操作人员水平其实才是最关键的。

woodee · 发表于 2013-12-13 09:45

thunder_cq 发表于 2013-12-13 09:03

登录/注册后可看大图

请问楼主，使用什么软件生成的哟，

自己推导的公式，在通用软件中完成造型。

YPFENG · 发表于 2013-12-13 14:19

woodee 发表于 2013-12-11 17:10

登录/注册后可看大图

抱歉我不熟悉DIN3965标准，是按照啮合痕迹厚度0.006左右、啮合区长度50%或60%齿向长度定出鼓形参数的。
...

那啮合痕迹厚度0.006是如何实现的？直接齿面上限定鼓形区域，然后偏移一个0.006？再光滑连接鼓形区与周边区域？不太明白，能把你的模型给我发一个学习学习吗？其它的不要，只要鼓形区的制作方法
