下面再就一次计算得出的所有参数说一下剖面的设计法。

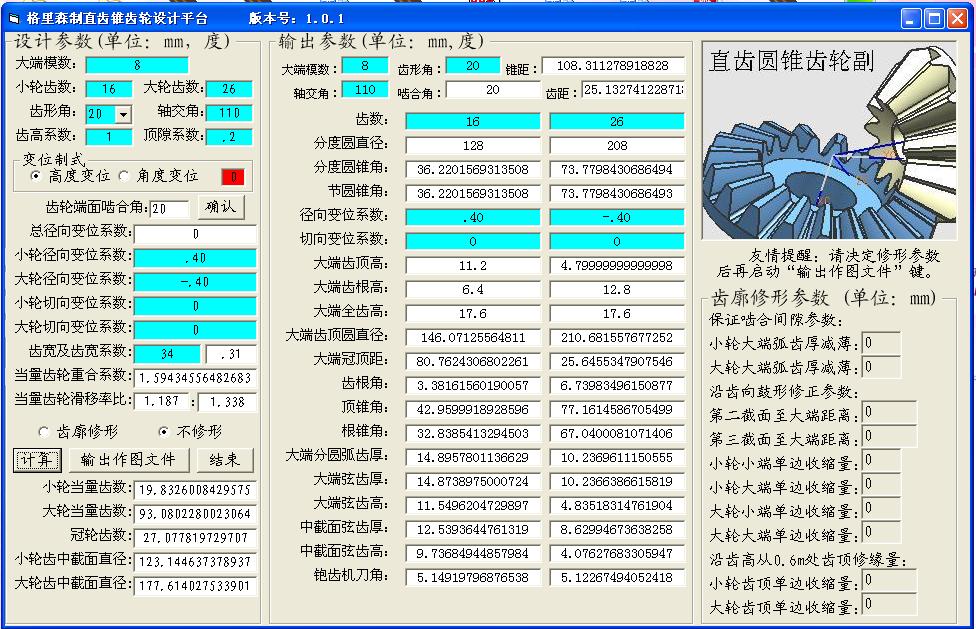

设计的界面如下，这是一对轴交角为110度的直齿锥齿轮，齿数比为16：26，采用高度变位。

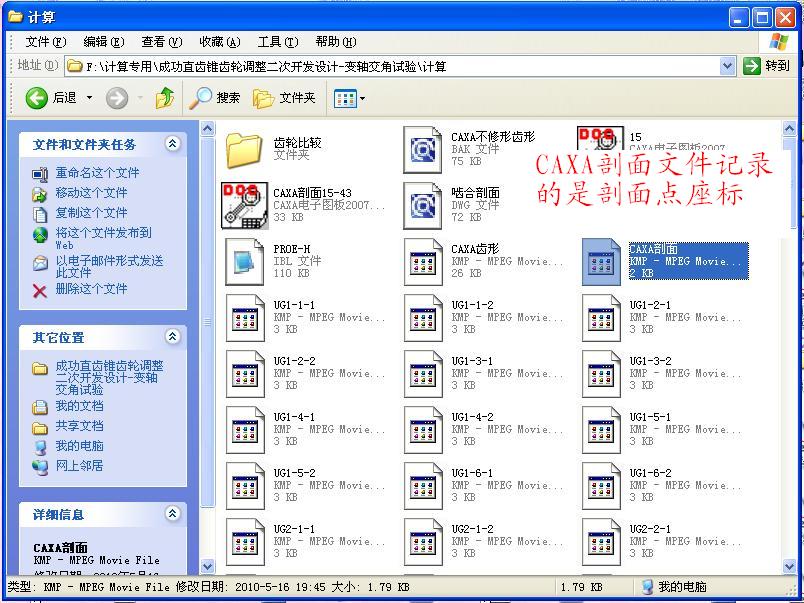

计算完全后在文件夹中得到如下的所有文件：

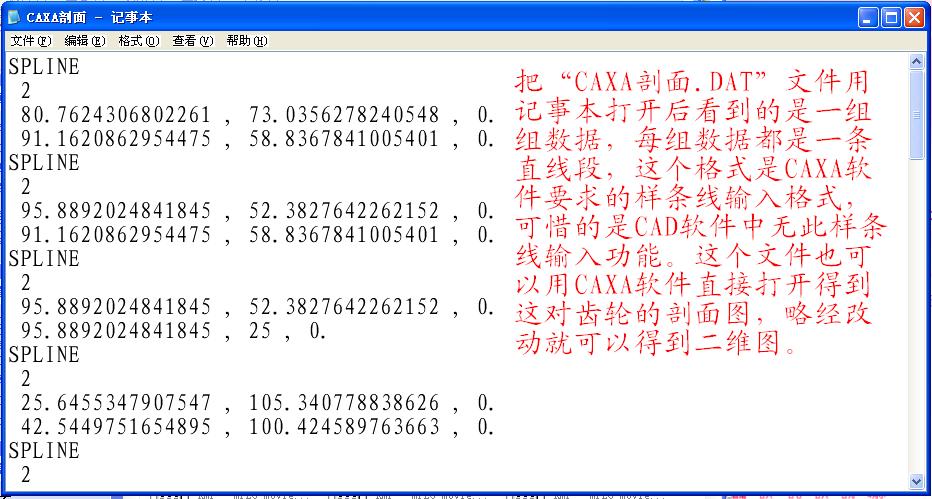

得到的数据文件“CAXA.DAT”，用记事本打开后可以看到各种数据，界面及全文如下：
界面：




里面的全部文件：
SPLINE
2
80.7624306802261 , 73.0356278240548 , 0.
91.1620862954475 , 58.8367841005401 , 0.
SPLINE
2
95.8892024841845 , 52.3827642262152 , 0.
91.1620862954475 , 58.8367841005401 , 0.
SPLINE
2
95.8892024841845 , 52.3827642262152 , 0.
95.8892024841845 , 25 , 0.
SPLINE
2
25.6455347907547 , 105.340778838626 , 0.
42.5449751654895 , 100.424589763663 , 0.
SPLINE
2
50.226538972187 , 98.1899583659529 , 0.
42.5449751654895 , 100.424589763663 , 0.
SPLINE
2
50.226538972187 , 98.1899583659529 , 0.
50.226538972187 , 50 , 0.
SPLINE
2
55.7070691321636 , 49.7038132024478 , 0.
62.5453903706575 , 40.3673257081453 , 0.
SPLINE
2
65.7886172357581 , 35.9392875959922 , 0.
62.5453903706575 , 40.3673257081453 , 0.
SPLINE
2
65.7886172357581 , 35.9392875959922 , 0.
65.7886172357581 , 25 , 0.
SPLINE
2
55.7070691321636 , 49.7038132024478 , 0.
80.7624306802261 , 73.0356278240548 , 0.
SPLINE
2
59.9508088785771 , 43.9097561978678 , 0.
87.3803933444579 , 64 , 0.
SPLINE
2
62.5453903706575 , 40.3673257081453 , 0.
91.1620862954475 , 58.8367841005401 , 0.
SPLINE
2
65.7886172357581 , 25 , 0.
95.8892024841845 , 25 , 0.
SPLINE
2
18.0774074712127 , 72.1329540403126 , 0.
29.1896794837653 , 68.900300824896 , 0.
SPLINE
2
34.4599231395538 , 67.3671427019965 , 0.
29.1896794837653 , 68.900300824896 , 0.
SPLINE
2
34.4599231395538 , 67.3671427019965 , 0.
34.4599231395538 , 50 , 0.
SPLINE
2
18.0774074712127 , 72.1329540403126 , 0.
25.6455347907547 , 105.340778838626 , 0.
SPLINE
2
20.7572896345039 , 71.3533538215351 , 0.
30.2544730747733 , 104 , 0.
SPLINE
2
29.1896794837653 , 68.900300824896 , 0.
42.5449751654895 , 100.424589763663 , 0.
SPLINE
2
34.4599231395538 , 50 , 0.
50.226538972187 , 50 , 0.
EOP

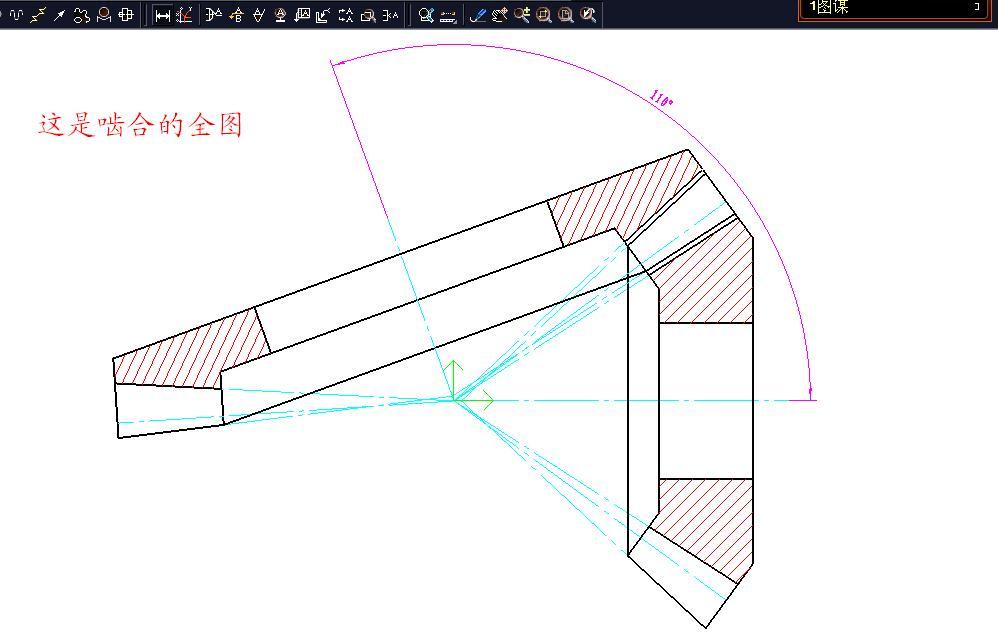

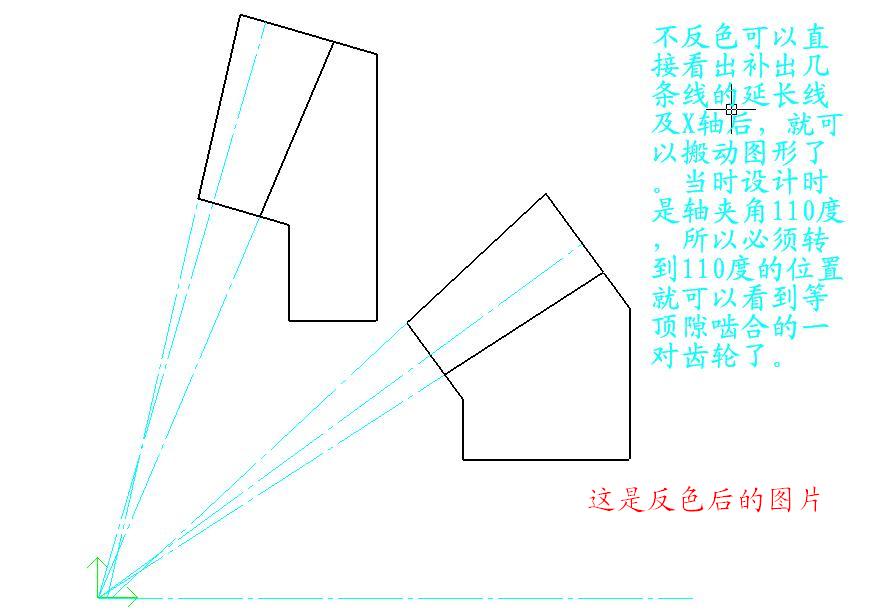

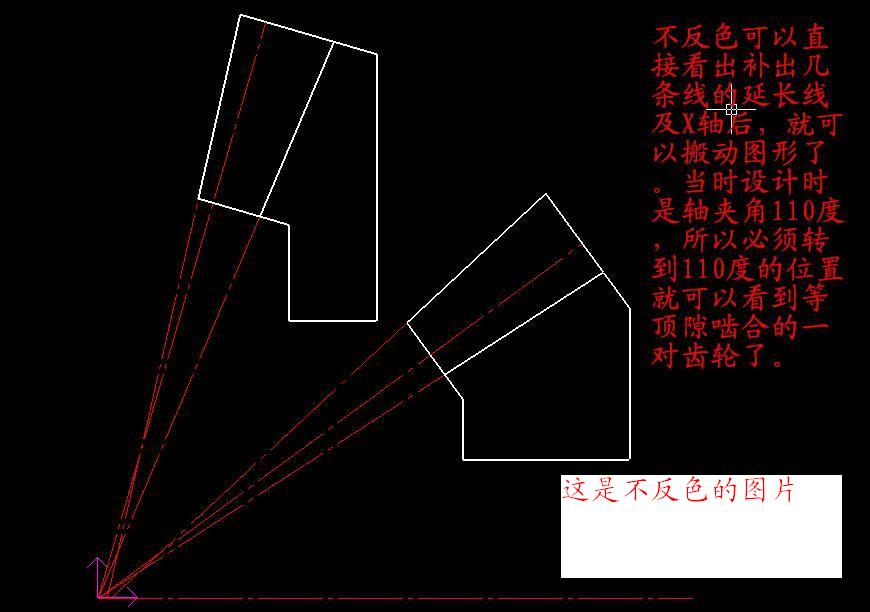

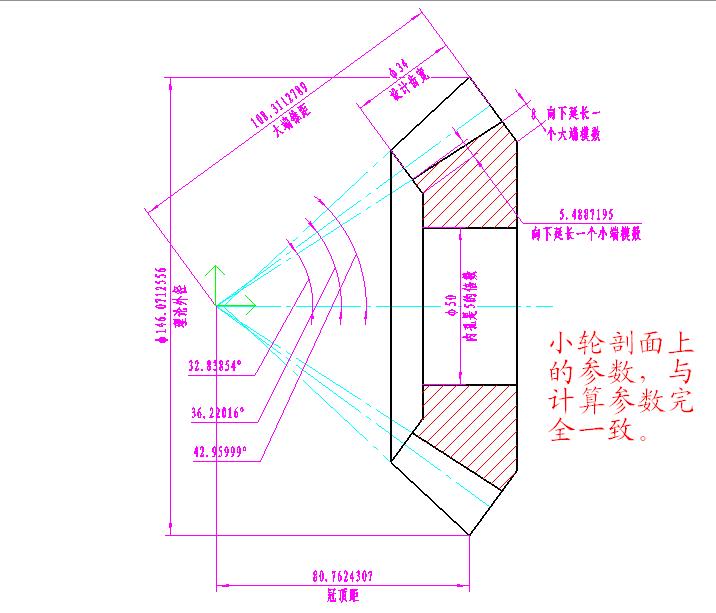

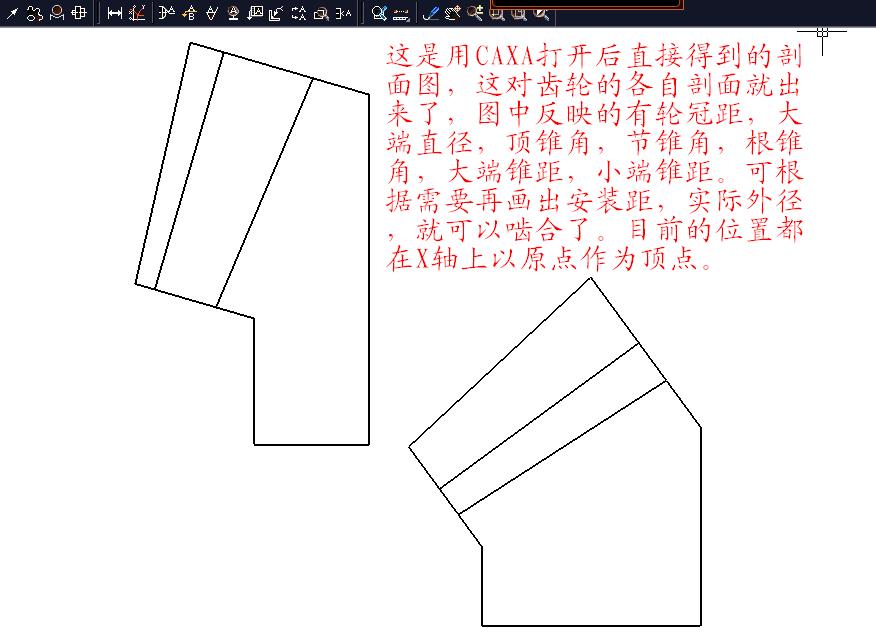

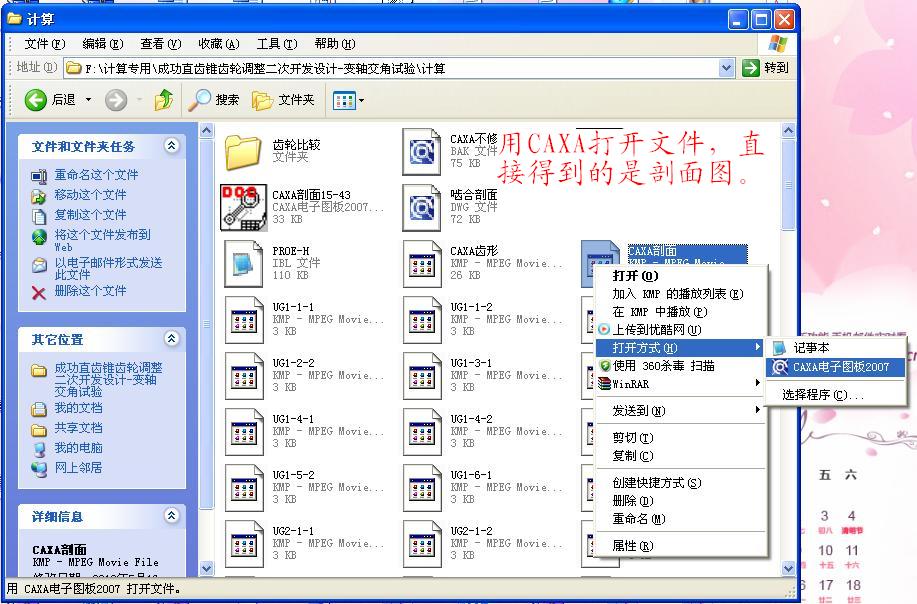

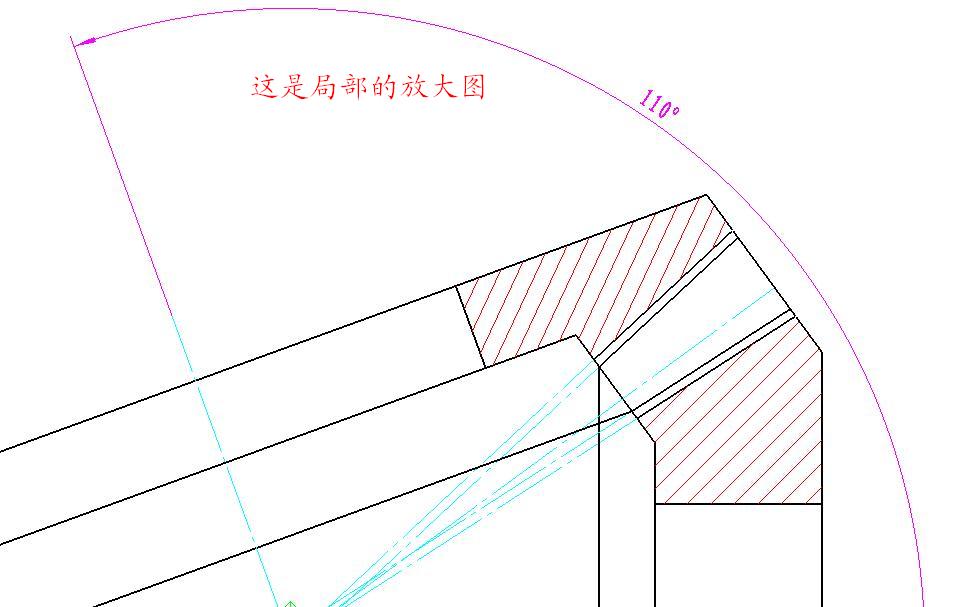

这个文件也可以用CAXA软件直接的打开。得到如下的各种界面。


















从以上的截图中是否可以理解整个程序建模的过程？

hyfjy

这对齿轮的设计数据如下：

    直齿圆锥齿轮副设计计算表
一、输入参数
    大端模数:m    8
        齿数:Z  16            26
      压力角:α   20
      轴交角:Σ    110
径向变位系数:Xn     .40           -.40
切向变位系数:Xt     0              0
  齿顶高系数:ha＇   1
  齿顶隙系数:c＇    .2
    设计齿宽:B    34
二、计算输出参数
      压力角:α  =20
      啮合角:α′= 20
    齿轮模数:M=8
        齿数:Z1=16                          Z2=26
    两轴夹角:Σ= 110
  分度圆直径:d1= 128             d2= 208
    分度锥角:X1= 36.2201569313508             X2= 73.7798430686494
    节圆锥角:δ1= 36.2201569313508             δ2= 73.7798430686493
径向变位系数:Xn1= .4              Xn2=-.4
切向变位系数:Xt1=0  Xt2= 0
    大端锥距:R1=R2= 108.311278918828
    大端齿距:P1=P2= 25.1327412287183
  大端齿顶高:ha1= 11.2           ha2= 4.8
  大端齿根高:hf1= 6.4            hf2= 12.8
  大端全齿高:h1=h2= 17.6
  齿顶圆直径:da1= 146.07125564811              da2= 210.681557677252
  大端冠顶距:Aa1= 80.7624306802261             Aa2= 25.6455347907546
      齿根角:Xf1 = 3.38161560190057          Xf2= 6.73983496150877
      顶锥角:δa1 = 42.9599918928596          δa2= 77.1614586705499
      根锥角:δf1 = 32.8385413294503          δf2= 67.0400081071406
  大端弧齿厚:S1  = 14.8957801136629            S2= 10.2369611150555
  大端弦齿厚:S01 = 14.8738975000724            S02= 10.2366386615819
  大端弦齿高:H01 = 11.5496204729897            H02= 4.83518314761904
  中端弧齿厚:S中1  = 12.5578125034563            S中2= 8.63021857916163
  中端弦齿厚:S中01 = 12.5393644761319           S中02= 8.62994673638258
  中端弦齿高:H中01 = 9.73684944857984           H中02= 4.07627683305947
    当量齿数:  Z当1= 19.8326008429575          Z当2= 93.0802280023064
    冠轮齿数:   Z冠= 27.077819729707
刨齿机用齿角:  Y1  = 5.14919796876538           Y2= 5.12267494052418
当量齿轮重合度:  ε= 1.59434556482683

输出文件的压缩件如下：


直齿圆锥齿轮副计算.rar (1.05 KB, 下载次数: 12)

2010-5-16 21:00 上传

点击文件名下载附件

007小黑

回复 12# hyfjy


    谢谢您，我会认真学习的！谢谢，十分感谢！
