斜齿轮齿廓问题，请大虾指点

刀疤五 · 发表于 2010-6-1 10:58

本帖最后由 hj611512 于 2010-6-1 11:28 编辑

回复 20# jzw19871206
对于齿条来说,端面齿厚与法向齿厚的关系是:St*COSβ=Sn,很好理解法向标准圆到端面就变成椭圆了.
对于齿轮来说,同样端面齿厚与法向齿厚的关系是:St*COS(βx)=Sn,βx为某半径处的螺旋角,从齿根到齿顶圆,βx是变化的.法平面方向也是变化的.所以,法平面无法计算.
知道一齿廓，怎么求另一齿廓？主要是平面内存在线接触麻烦。包络吗？

一般在平面上进行计算,先确定两轮的节圆,再求齿廓的切线.....,求出一系列齿廓的共轭点.........具体在刀具设计手册上都有详细计算的.
以上仅供参考

jzw19871206 · 发表于 2010-6-1 12:45

回复 21# hj611512

我想了下，如果是投影的话，圆弧投影的另一个面肯定就是椭圆了，这是可以肯定的。不知道斜齿轮法面和端面齿形之间到底是不是投影的关系啊？

刀疤五 · 发表于 2010-6-1 14:20

本帖最后由 hj611512 于 2010-6-1 14:24 编辑

回复 22# jzw19871206
你简直是玩固不化份子，

已经说了”对于斜齿轮来说,端面齿厚与法向齿厚的关系是:St*COS(βx)=Sn,βx为某半径处的螺旋角,从齿根到齿顶圆,βx是变化的.法平面方向也是变化的.所以,法平面的形状无法计算.“
结论：斜齿轮法面和端面齿形无法投影。

jzw19871206 · 发表于 2010-6-1 16:26

回复 23# hj611512

这么说法面和端面之间的关系。。。。。。这么说法面圆弧，端面不一定是椭圆了。。。。

jzw19871206 · 发表于 2010-6-1 16:31

回复 23# hj611512


jzw19871206 · 发表于 2010-6-1 16:31

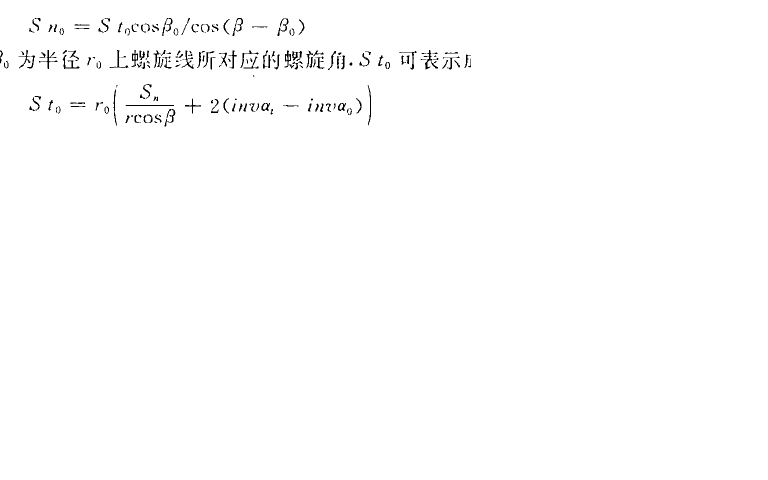

找到了法面齿厚和端面齿厚的关系
