模数50.8的圆柱直齿齿轮怎么画呀,求教!

per-shaving · 发表于 2010-5-4 21:36

3楼的图不全，少过渡曲线。
9楼的图更是不对，一眼看出毛病甚多，与题意不合。

weihai1028 · 发表于 2010-5-4 21:41

CAXA画的齿轮图有些让人怀疑

hyfjy · 发表于 2010-5-4 21:50

本帖最后由 hyfjy 于 2010-5-4 21:54 编辑

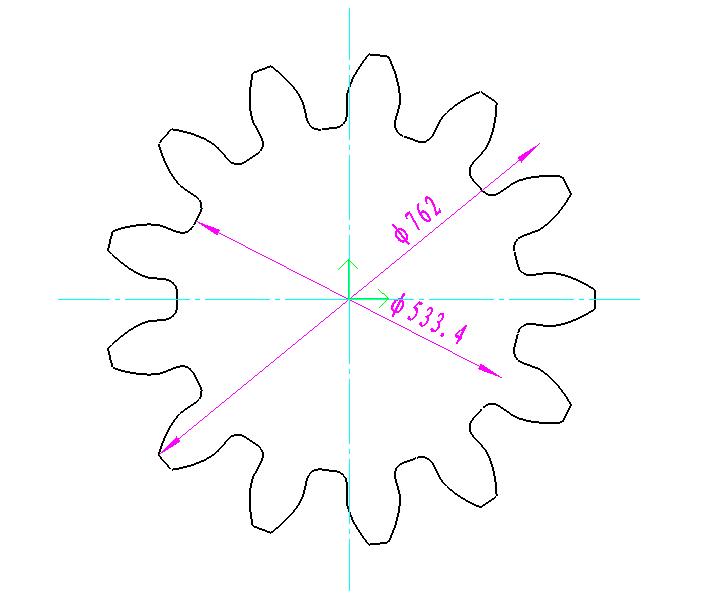

试画后才知道，这个齿轮的大小径中似乎隐含径向变位系数为零这个参数，也就是通常说的“标准齿轮”，这种齿轮要准确地画出齿形或齿轮，除使用各种参数外，还要知道是齿条形刀具进行切削还是用插齿的方法，与一个刀具齿轮进行啮合而被切出来的，这二种方法所得到的齿根过度曲线是不一样的，我无法作出齿根的过度曲线，仅进行了简单的齿根倒圆，齿根部份是不准确的。用CAXA作图时遇到了这款软件不支持模数大于50mm的齿轮作图，就用自己的软件作了下面的图，径向变位系数为0。由于采用的比例是1：10，所以可以清楚地标出大小径来。


hyfjy · 发表于 2010-5-4 21:56

本帖最后由 hyfjy 于 2010-5-4 22:00 编辑

这是一个径节制的齿轮，每英吋半个齿，所以模数为25.4/0.5=50.8mm。

48824305 · 发表于 2010-5-7 21:41

508.rar (127.17 KB, 下载次数: 14)

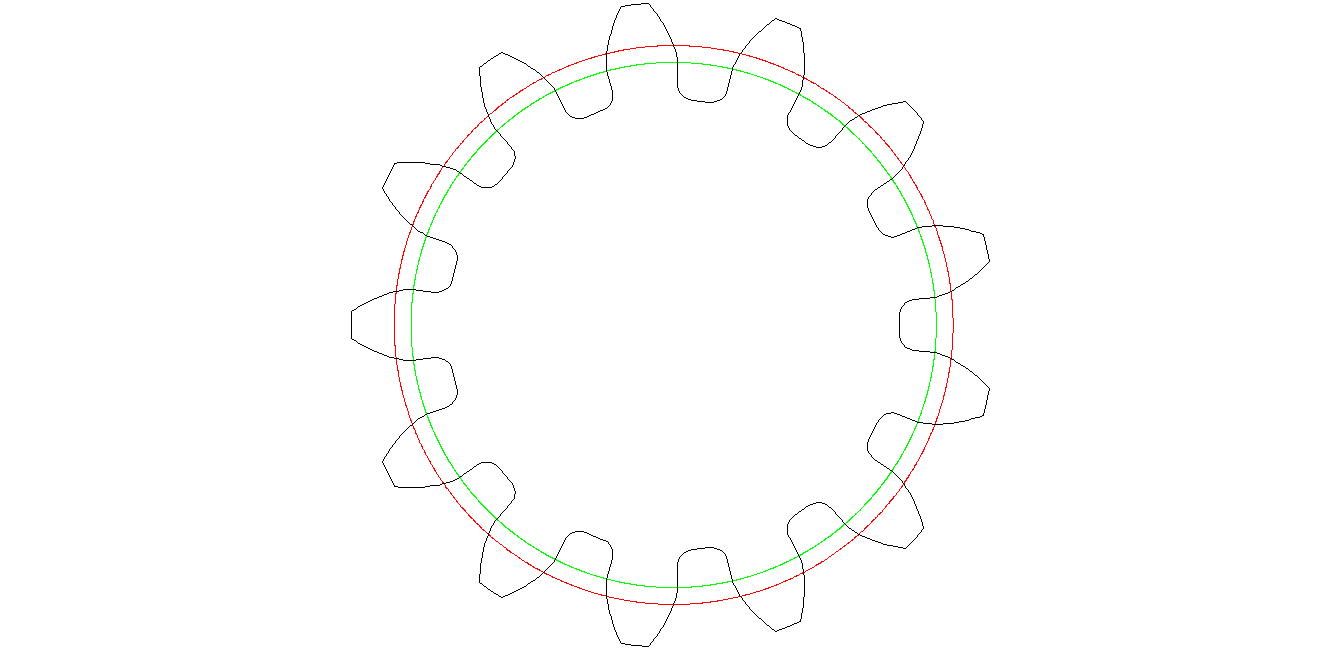

用我的程序画的.508.dwg

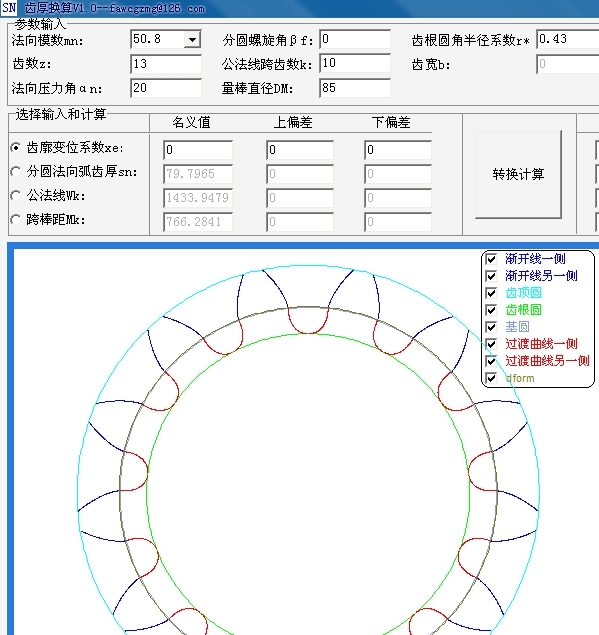

fawcgzmg · 发表于 2010-5-9 21:11
