模数50.8的圆柱直齿齿轮怎么画呀,求教!

zzh1390000 · 发表于 2010-5-3 19:24

您需要登录才可以下载或查看，没有账号？注册

x

齿数13 模数50.8 分度圆直径660.4mm 齿顶圆直径762mm 齿根圆直径533.4mm 压力角20度

wanghuang117 · 发表于 2010-5-3 21:30

模数50.8，有这种吗，非标的吗

wanghuang117 · 发表于 2010-5-3 21:33

[img][/img]

wanghuang117 · 发表于 2010-5-3 21:35

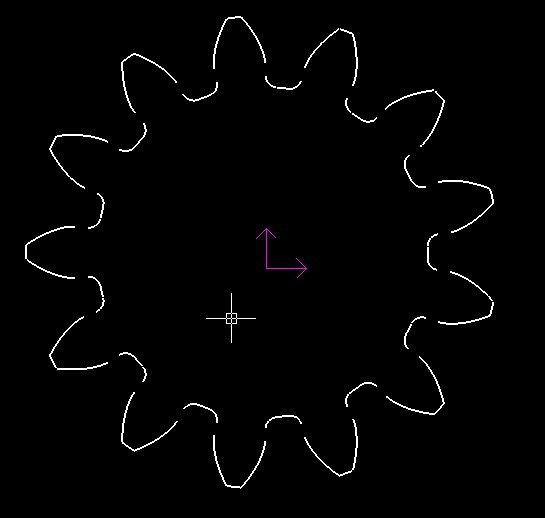

这是电子图版CAXA画出来的图，齿数13 模数50 ，分度圆直径660.4mm 齿顶圆直径762mm 齿根圆直径533.4mm 压力角20度。

zzh1390000 · 发表于 2010-5-3 21:35

是非标的，能说下用什么软件画吗

zzh1390000 · 发表于 2010-5-3 21:37

求教各位！！

per-shaving · 发表于 2010-5-3 22:42

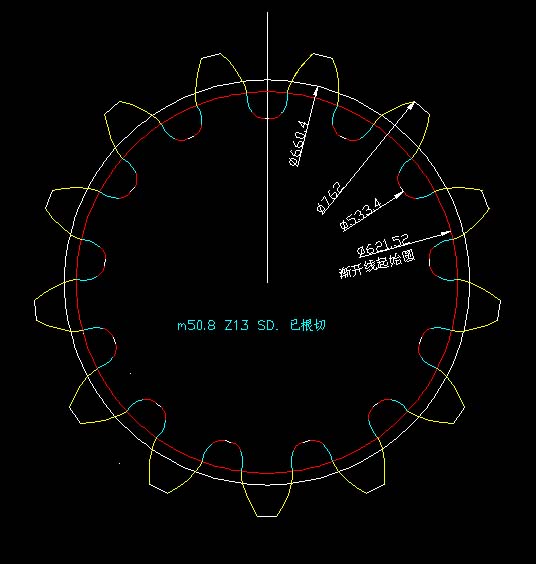

我试画了一个，供参考！

chenmiaooo · 发表于 2010-5-4 09:31

50 .8是英制的！

zzh1390000 · 发表于 2010-5-4 18:50

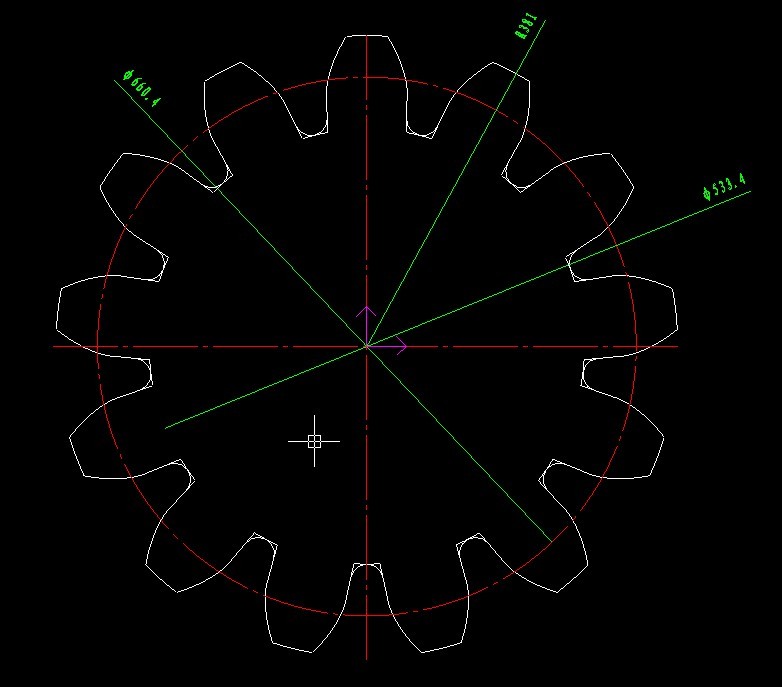

我用表达式画出来了

hyfjy · 发表于 2010-5-4 21:27

以上几种画法中都缺少径向变位系数这个重要参数，所以画出来的齿轮虽说是用了齿数，模数外径，根径等参数是一致的，但齿轮的齿部形状明显不一致，请各位说出自己所取的变位系数，有变位系数的参数才有一个对齿的肥瘦的依据。
