斜齿轮设计注意点有哪些

zjpqddx

渐开线斜齿轮设计需要注意什么啊?
比如说,斜齿轮接触是点接触还是线接触,存在单齿啮合区吗?    必须在倒角吗,倒角的作用是什么啊?
谢谢!

hesheya

如果是点接触那就是不符合要求的，你说的倒角是齿廓吗？

hyfjy

直齿轮副在啮合中是以沿齿向的线进行线啮合的，斜齿轮也基本是这样，只不过由沿齿向线变成了与齿向线有一定角度的斜线的啮合，举一个例子。
一对斜齿轮的设计参数如下：
外啮合圆柱齿轮副计算输入数据一览表  计算日期:2010-04-24    19:48:54
法向模数          Mn =           5
齿数              Z1 = 30       Z2 = 45
输入斜齿轮最小齿宽 B = 25
端面模数          Mt = 5.51689
法向齿形角       αn = 20
端面齿形角       αt = 21.88023
分度圆螺旋角      β = 25          Z1右旋齿轮        Z2左旋齿轮
     外啮合圆柱齿轮副计算结果
模数:               M =     5
齿数:               Z =     30               45
分度圆螺旋角:       β=     25
齿宽:               B =     25              25
法向压力角:        αn=     20
端面压力角:        αt=     21.88023
端面啮合角:       αt'=     21.95922
中心距:             L =     206.9982
分度圆直径:         d =     165.507             248.26
节圆直径:           d'=     165.599            248.398
径向变位系数:       X =     .1638               -.1408
齿轮副计算齿宽:     b =     25
齿顶高:             ha=     5.819             4.296
齿根高:             hf=     5.431             6.954
全齿高:             h =     11.25             11.25
齿轮齿顶圆直径:     De=     177.145               256.852
齿轮齿根圆直径:     Df=     154.645               234.352
基圆直径:           Do=     153.58439          230.37659
齿轮端面重合度:     Ea=     1.4623
齿轮轴向重合度:     Eb=     .6726
齿轮总重合度:       E =     2.1349
最大滑动率:         F =     .8362               .9899
公法线跨齿数:       K =     5                    7
公法线公称值:       W =     69.762              99.631

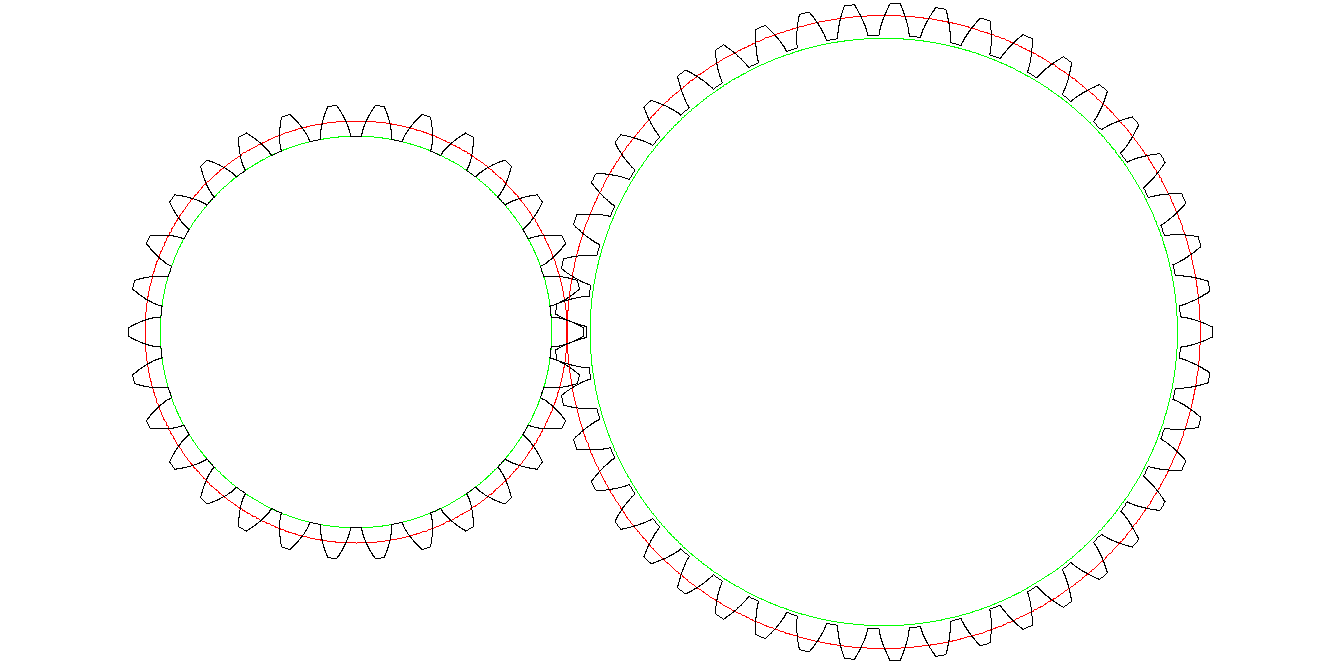

做成的三维图形如下：




啮合时的迹线如下：

hyfjy

现在可以回答楼主的问题了，斜齿轮在啮合时一般说比同样齿数比的直齿圆柱齿轮的重合度要大些，所以一般设计好的齿轮副不太可能存在单齿啮合区，增加了重合度也就增加了平稳性，这是比直齿圆柱齿轮副优越的地方，但斜齿轮副一般会产生轴向力，在轴承的处理上又要麻烦一点。斜齿轮副的啮合线为斜线，从以上图片中可以看出，斜齿轮的啮合是从齿端开始的，所以为避免边缘接触产生应力过大而造成损坏，齿端锋利的边缘应进行倒棱处理。

jc1984

lz的三维建模和啮合动画是用什么软件？

ljdqe

同5楼所问，

48824305

x1x2

我也画了一下

48824305

径向变位系数:       X =     .1638               -.1408

变位系数是算出来的,还是查手册输入的?

303959411

请教一下hyfjy，斜齿轮的接触线是螺旋线还是直线，我一直认为是螺旋线，但不确定，希望请教一下

hyfjy

回复 9# 303959411

斜齿轮啮合线从剃齿后的迹线看是一种曲线，也就是既不是螺旋线（如果是螺旋线的话，就不会形成全齿面的片接触），也不可能是直线，因为在斜齿轮的齿面上是没有直线段的，到处都是曲的面，上面就找不到直的线段。如果是螺旋线的话，接触迹线应该沿齿向均匀分布，也就是在齿面上看上去应该是沿齿长全是均匀的，但剃齿的迹线反映不是这样的。能说说你的想法才好，最好说出原因才是真想过的。
