一齿差行星齿轮的变位系数如何计算

shenhongyu · 发表于 2010-4-15 22:02

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大侠帮忙算一下，一齿差行星齿轮的变位系数如何计算，模数1，内齿轮齿数60，行星齿数59，求两齿的变位系数及中心距

chenmiaooo · 发表于 2010-4-16 07:56

齿顶高系数多少？

chenmiaooo · 发表于 2010-4-16 08:09

ha=1 a=0.9 x1=-0.02 x2=0.8

zxc20091111 · 发表于 2010-4-16 11:15

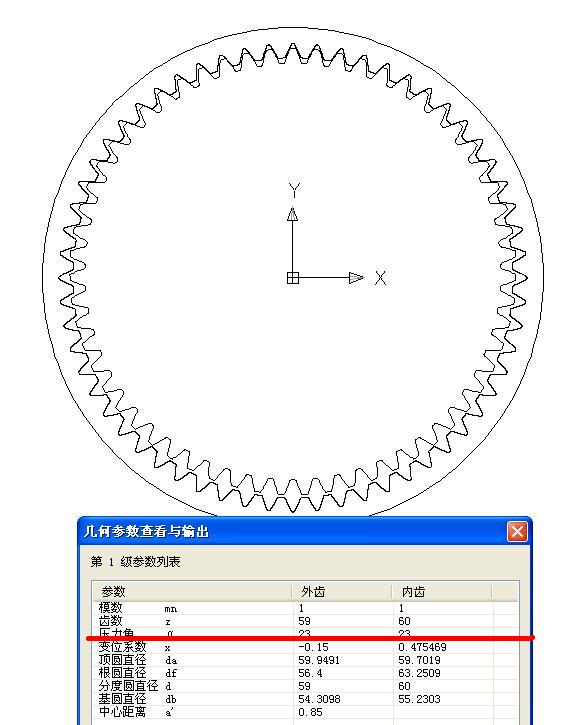

ha=1 中心距=0.85 x1=-0.15 x2=0.7

zxc20091111 · 发表于 2010-4-16 11:21

齿形角要改为非标准23°

niuershiye · 发表于 2010-4-16 13:18

shenhongyu · 发表于 2010-4-16 19:15

太感谢了，

txctxg · 发表于 2010-11-3 16:01

请问您用的是什么软件？

weihai1028 · 发表于 2010-11-3 20:11

各位大俠；前几天在弄一个2齿差的样机行星齿轮（作用相当齿轮泵），一直没有能算出来希望大家能帮忙帮忙啊具体参数回去我在给大家提供啊就是计算不知道如何入手啊

48824305 · 发表于 2010-11-4 13:06

为何齿形角要改为非标准23°?
我用20°齿形角也画出来了.

D:\我的文档>type iz1z2.txt
法面模数Mn=1.00000000
端面模数Mt=1.00000000
圈(大)齿数z1=60
外(小)齿数z2=59
法面分度圆压力角αn=20.00000000°
端面分度圆压力角αt=20.00000000°
齿顶高系数han=1.00000000
齿根高系数cn=0.25000000
螺旋角β=0.00000000°
齿根曲线圆角系数kc=0.38000000
标准中心距a=0.50000000
实际中心距a'=0.85000000
中心距变动因素У=0.35000000
啮合角α'=56.44340757°
齿高变位因数ΔУ=0.34726857
法面总变位因素Σχn=0.69726857
圈(大)齿轮z1的法面变位因数χn1=0.54726857
外(小)齿轮z2的法面变位因数χn2=-0.15000000
端面总变位因数Σχt=0.69726857
圈(大)齿轮z1的端面变位因数χt1=0.54726857
外(小)齿轮z2的端面变位因数χt2=-0.15000000
内圈(大)齿轮z1齿顶圆直径da=58.76318286
内圈(大)齿轮z1齿根圆直径df=63.59453714
外(小)齿轮z2齿根圆直径da=60.00546286
外(小)齿轮z2齿根圆直径df=56.20000000
端面重合度εα=1.32278391
