直齿锥齿轮小端齿形不对称

我本农夫

发过你的刨齿单看看  大端看不清楚  不过我还是比较倾向于上刨刀压力角过大。

hyfjy

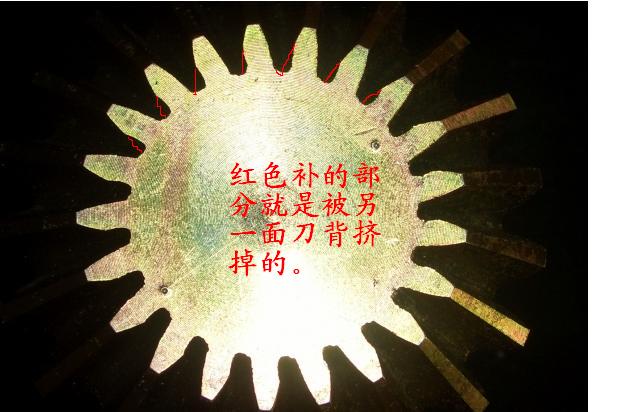

铇齿加工前道的剖齿（粗切），按有关资料介绍，粗切时应减少根锥角（减少量大约是3度左右），大端超出应有深度0.1-0.15mm，（注意正确地测量大端全齿深），选刀具时要保证刀具的刀顶宽小于小端齿形的齿底槽宽，（如果大端不超深的话，使用这种刀具可能使得大端的槽底中部不清根，也就是有长5-10mm左右的凸台，在去除毛剌时要特别去除是相当费事的），至于用公称尺寸小于实际加工齿轮大端模数的刀具，也不是不可以的，只要在加工中沿渐开线全部切出，那就是没有任何问题的。因为通过计算可以知道，相对应的当量齿轮与齿条啮合时总有明显小于全齿高的工作齿高，正是工作齿高才是我们所需要的齿高，以下部分就是过渡曲线了，不参加啮合的。再把我补的图发一下让大家看看：

吕世祥

根据图片,提两点个人看法
1.齿根圆不平滑,说明了刨刀的刀尖高度不等
2.轮齿的齿廓有点倾斜,可能刀架中心不对

kankan

回复 21#
上刨刀压力角如何调整？和刨刀的上升和下降量有关吗？粗刨时刀架齿角和根锥角回转角度的调整与精刨时有区别吗？

吕世祥

调整单边的压力角可用调整刀架托板上的楔形垫铁来实现。粗刨时的刀架齿角要加大，精切才有余量。楼主的产品是不是用Y2350A刨齿的？有可能是摇台上摆角过小造成下刀面的“根切”。

kankan

回复 25# 吕世祥


    Y236 天津一机床产的

hyfjy

回复 25# 吕世祥

如果是摇台摆角不够，看上去的“根切”是一种欠切，也就是渐开线该切出的尚未切除，也就是滚动不全，而照片上显示的是过切，就是把应该有的部分切掉了，而且仅存在于小端部分位置，所以真的原因是刀具的背部“挤”掉了小端的齿形，如果站在铇齿机的合适位置仔细看，就可以看到整个挤掉的过程，同时也可以说是齿宽选择过长，超过锥距的三分之一了，用小点的铇齿刀加上合理的剖齿（粗切），就能解决这个问题。本人三十年前处理过这类问题。那时我是锥齿轮铇齿工，开的也是Y236。
