直齿锥齿轮小端齿形不对称

吕世祥 · 发表于 2010-3-5 09:15

好奇怪的齿形哦，楼主，是刨齿吗？请说说你用的加工机床型号及其调整参数，描述下机床的动作，看运动是否协调？

zhangjun · 发表于 2010-3-5 10:08

请问楼主大端情况怎么样？

hyfjy · 发表于 2010-3-5 19:08

本帖最后由 hyfjy 于 2010-3-7 19:41 编辑

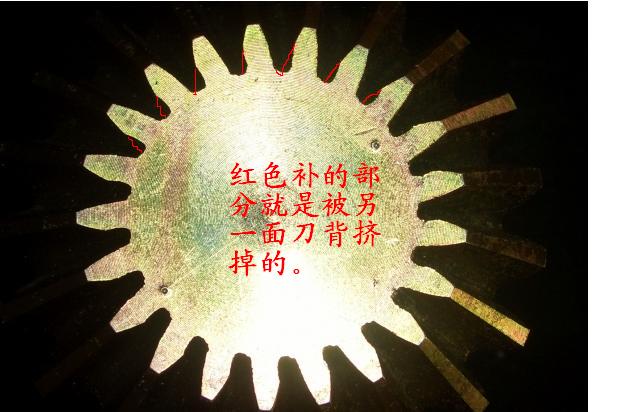

以上的照片说明是一边的铇齿刀的刀背挤掉了另一面的小端齿，如果把上面的渐开线向下沿伸的话，就可以看出小端的齿形了，有可能的是配偶齿轮没调好，在配接触区时，得不到小端的完全齿形，也有可能是齿宽太大，选用的刀具过大，如果用铣刀进行粗切齿，齿面留下1mm左右的余量，齿根超深0.1左右，用较小的刀具就不会产生这种情况了。


我把版主提出的图作了一个说明补充，看看是否符合实际。

zdl · 发表于 2010-3-5 21:57

根切的那是相当的厉害，齿宽也太大，设计或机床调整有问题

kankan · 发表于 2010-3-6 08:56

回复 12# zhangjun.6666

大端没问题

kankan · 发表于 2010-3-6 08:59

回复 13# hyfjy

模数是3mm的锥齿轮，能用模数是2.5~2.75mm的刨齿刀加工出来吗？

jingshi · 发表于 2010-3-6 14:34

可以，只要高度满足要求，刀顶宽度小时齿底留有毛刺

fengtengyu · 发表于 2010-3-6 15:32

正对小端看，应该是左侧齿根处产生了很严重的根切，并非楼主所说的“一侧成渐开线，另一侧直线”（即左侧齿形为直线）。

zhangjun · 发表于 2010-3-6 15:54

换小一点的刨刀应该能解决问题。

hyfjy · 发表于 2010-3-6 22:15

回复 16# kankan

要根据齿轮的情况，一般说只要刀具的有效齿高与齿轮大端全齿高相差不大是可以用的，而用的目的是为了防止小端的齿面被另一把刀的刀背挤掉。
