主副齿轮啮合，按照以下传动比转动：

主齿轮转动90度，副齿轮转动20度，
然后主齿轮转动90度，副齿轮转动150度，
接着主齿轮转动90度，副齿轮转动10度，
最后主齿轮转动90度，副齿轮转动180度。

这样主副齿轮最终都旋转360度完成一个周期，如此循环。

恳求热心人帮忙画出齿轮，学生用于设计用，我能力有限实在弄不出来了，在此愿支付200元辛苦费，学生穷，请谅解。联系qq：444363549

副齿轮转动角度不用非常严格，跟上述数值差不多就行，但是不要偏离太多。

zhuzhu006 · 发表于 2013-10-14 14:18

要先推出连续的传动比曲线

pengbo133 · 发表于 2013-10-14 17:43

恩，感谢楼上回复，这个我知道。能否把整个过程详细说一下

pengbo133 · 发表于 2013-10-15 10:10

恳求热心人帮忙画出齿轮，学生用于设计用，我能力有限实在弄不出来了，在此愿支付200元辛苦费，学生穷，请谅解。联系qq：444363549

jacmwg · 发表于 2013-10-15 17:30

是非圆齿轮设计啊

刀疤五 · 发表于 2014-9-15 10:01

本帖最后由刀疤五于 2014-9-16 11:39 编辑

有挑战性，理论上是可以设计出来。预计节曲线上要分布500齿以上。

zyh007zyh · 发表于 2014-9-15 19:02

求高手试试！！！

qiuzhishihui · 发表于 2014-9-16 17:23

不知道楼主这个问题解决没？如果解决了，希望跟大家分享下。谢谢！

hyfjy · 发表于 2014-9-16 17:42

这个贴子至今没看到结果。

刀疤五 · 发表于 2014-9-16 23:55

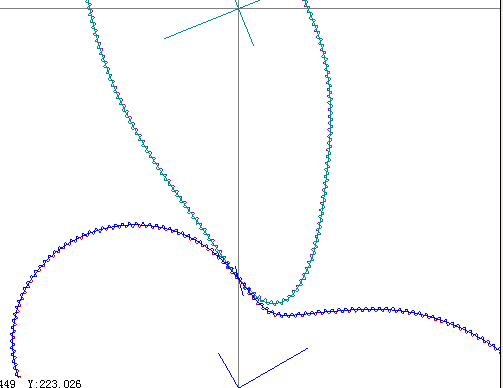

速比变化太大，费思量，尝试一下，不是很成功，齿形有几个齿破损（有干涉），节曲线上分布200齿。
楼主的题的真实图形比这还要扭曲。
