求援齿轮收尾部分如何建模

vandec

13640236732 发表于 2021-3-21 14:06
示意画法：1、取分度圆的导程做螺旋线；2、在退刀点以刀具半径做1/4圆弧与齿轮外径相切，旋转圆弧做成实体 ...

能给个带参数的三维看下吗？有点没理解

13640236732

vandec 发表于 2023-3-18 14:06
能给个带参数的三维看下吗？有点没理解

第三点写漏字，投影到

13640236732

vandec 发表于 2023-3-18 14:06
能给个带参数的三维看下吗？有点没理解

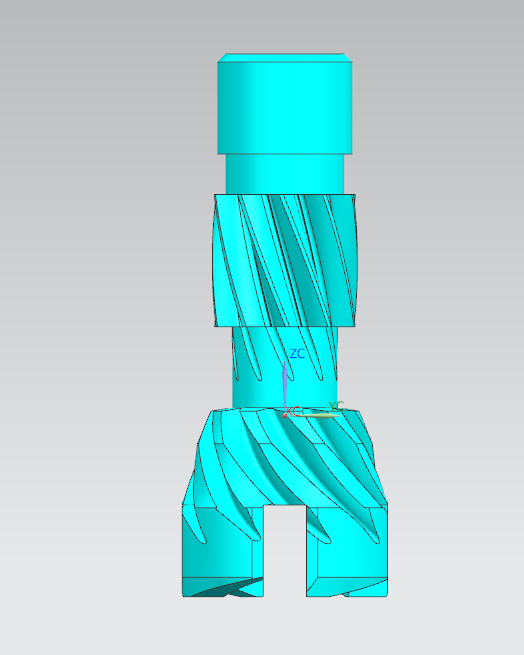

附件是建模步骤（UG10.0），我一再强调只是，我的画法只是示意图，不是精确建模。

vandec

13640236732 发表于 2023-3-18 15:16
附件是建模步骤（UG10.0），我一再强调只是，我的画法只是示意图，不是精确建模。

谢谢，自己差不多的也画不好，不用精准的就行了

13640236732

vandec 发表于 2023-3-18 15:43
谢谢，自己差不多的也画不好，不用精准的就行了

那你参考一下吧。

woodee

vandec 发表于 2023-3-18 14:04
吴先生你好，问下3.24-hc*mn这一步怎么来的？

抱歉，10多年了，实在记不清了。

非精确收尾，只是示意。

woodee

vandec 发表于 2023-3-18 14:04
吴先生你好，问下3.24-hc*mn这一步怎么来的？

时间太久，实在记不清了。
示意画法，所以当时没有严密的考虑吧。

vandec

woodee 发表于 2023-3-28 12:34
时间太久，实在记不清了。
示意画法，所以当时没有严密的考虑吧。

谢谢吴大大回复，我参考25楼的也大概画了下也行
