齿轮验证求助。

freefreemen · 发表于 2009-12-12 10:43

这个是蜗轮吧

中天110 · 发表于 2009-12-12 16:15

本帖最后由中天110 于 2009-12-12 16:17 编辑

回复 10# ymh1010

我的公法线没错的，实物就是这样的，是配铁蜗杆的，你没有上变位系数，你那软件叫什么名字？

ymh1010 · 发表于 2009-12-12 19:37

这个软件是我们公司的内部软件，我们设计与制造很多各种各样的齿轮传动！这个参数应该是对的！
如果你需要更加的准确最好是能有样板给我们测绘！如有需要可联系：13058099183，杨生！

hms1001 · 发表于 2009-12-14 11:01

你的配合蝸桿是金屬，蝸輪是塑膠。為了增加蝸輪使用壽命，設計上採用較細齒厚的蝸桿，並使用較大齒厚的蝸輪，不能用一般的算法去套用齒厚公式。
至於該蝸桿蝸輪組的配合相關理論資料，必須再了解蝸桿之尺寸後，才能進一步分析(如移位係數、作用壓力角、囓合率等)。

mrmrw · 发表于 2009-12-15 08:43

楼主所给的齿轮是ZN蜗杆的配对蜗轮，并且去掉了蜗轮的喉圆部分。这主要是考虑采用注塑模具出模所致。
根据楼主给出的参数我绘制的齿形与楼主的是很一致，齿形绘制不同的关键是齿厚系数sp所取的参数。
楼主的参数换算成基本齿廓是：
hap=0.645
hfp=1.2
cp=0.555
sp=2.2708397634
αp=15°
采用该参数计算的其他参数是：
d=55.706
da=56.996
df=53.306

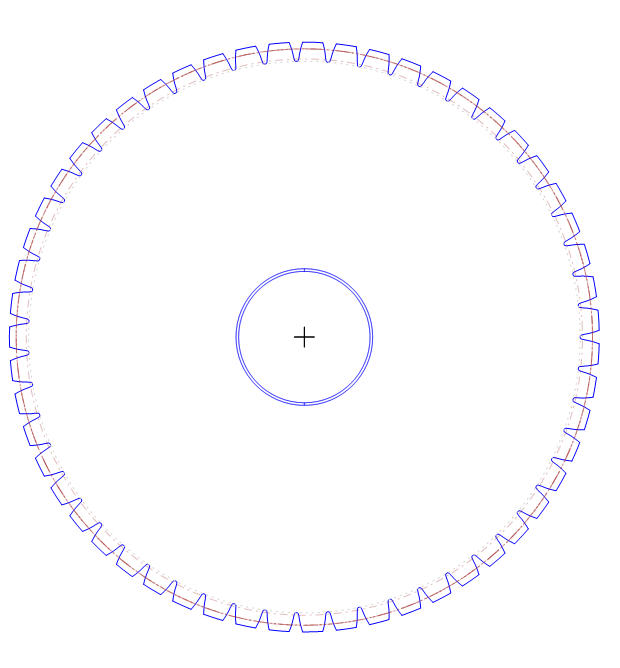

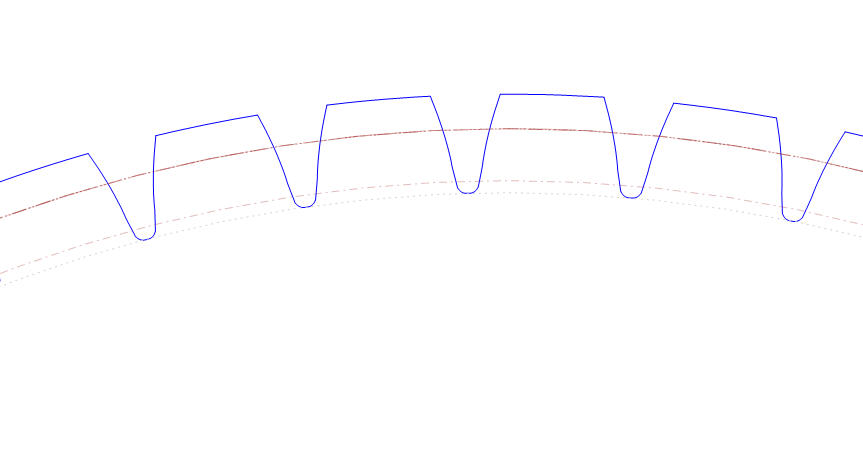

按照该参数绘制的齿形如附图所示。

mrmrw · 发表于 2009-12-15 08:47

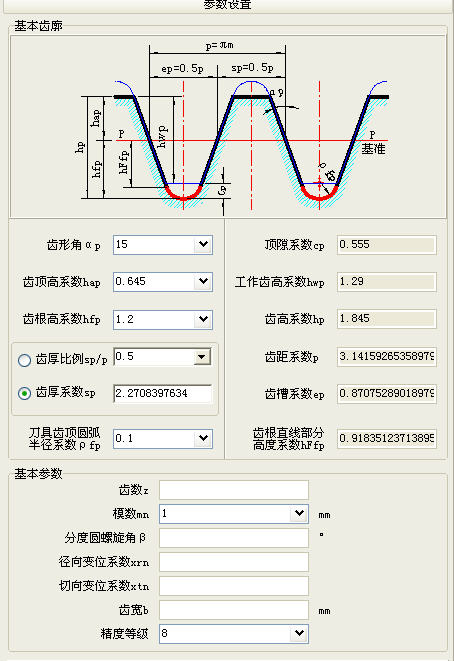

忘了给你一个基本齿廓的参数图了
附个图片了自己看

zhiping · 发表于 2009-12-15 20:04

版主用的是什么软件，在那里可以找到有免费的？

zhiping · 发表于 2009-12-15 20:06

ping-1789@163.com

mrmrw · 发表于 2009-12-17 13:30

计算程序是自己写的，绘图程序很多，加宽齿厚的齿轮的齿形可以自己绘制，用一些3D软件自己绘制也可以

中天110 · 发表于 2009-12-17 14:35

本帖最后由中天110 于 2009-12-17 14:37 编辑

回复 19# mrmrw

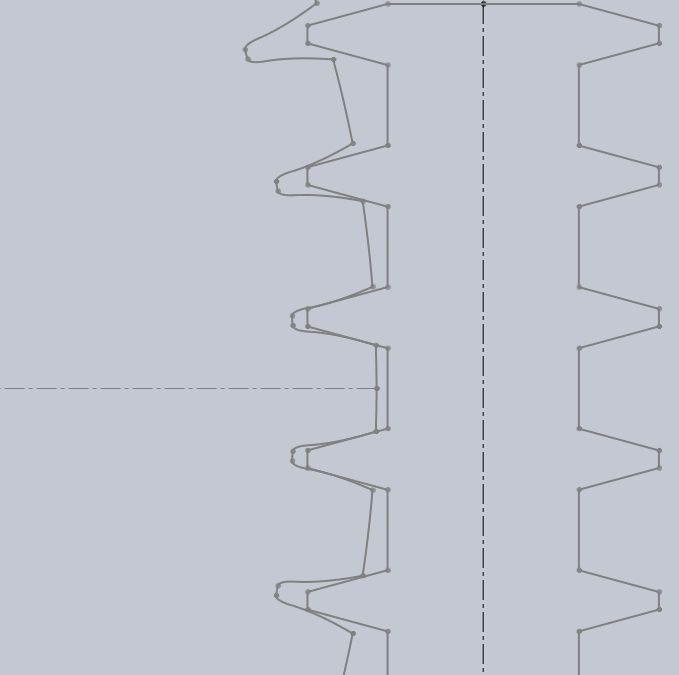

再请教一个问题，以下图中为端面，假如齿轮参数已定，配蜗杆时是不是其齿厚线跟齿轮相切，就可以了，再把现有的中心距放大5丝？ QQ截图未命名.png
