齿轮验证求助。

中天110 · 发表于 2009-12-9 08:32

您需要登录才可以下载或查看，没有账号？注册

x

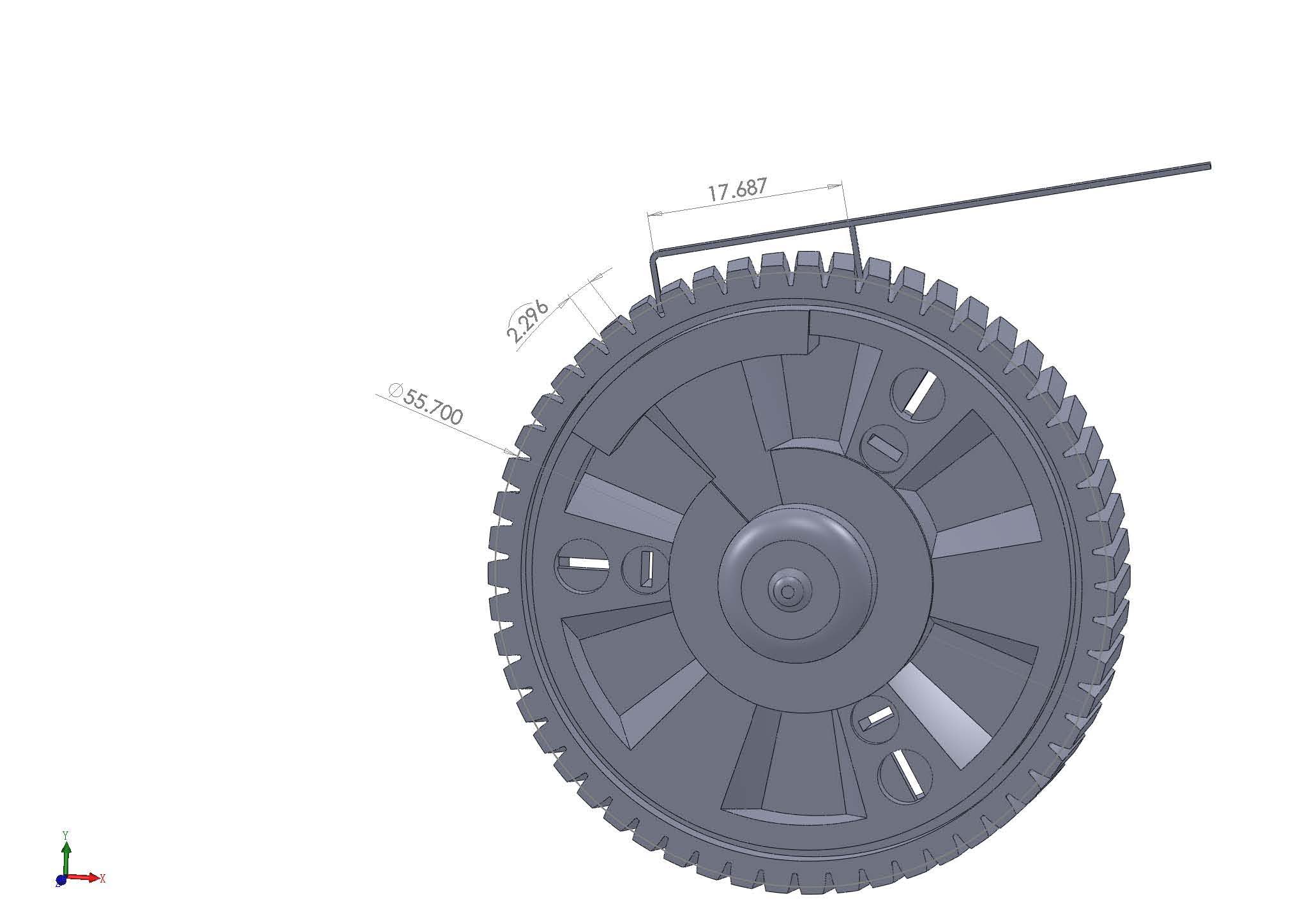

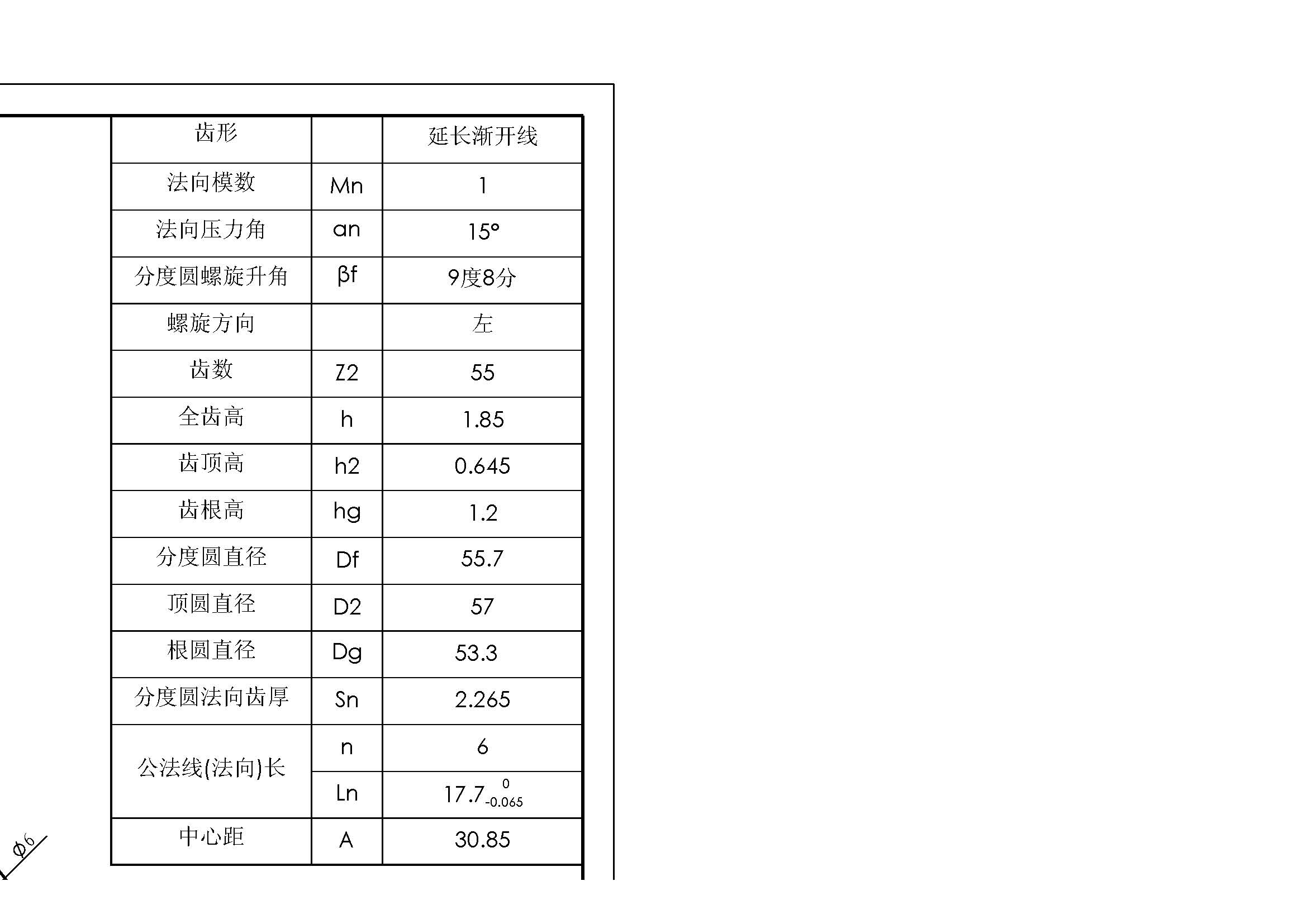

以上图纸上的齿厚是我自己算的，三维图型因要导入线割，所以请各位验证下，这齿轮的两个系数Ha*和C*是多少？

中天110 · 发表于 2009-12-9 15:29

没人理吗？

ymca-ucc · 发表于 2009-12-9 17:18

:dizzy: 看不懂大大想表达的意思....齿型感觉怪怪的

freefreemen · 发表于 2009-12-9 18:47

ha'=-0.65
c'=3.15
:o

weihai1028 · 发表于 2009-12-9 20:17

齿厚？公法线？分度圆？干吗呢轮齿很是奇怪！！！！！

yxw588 · 发表于 2009-12-10 13:19

你要导入为啥不用CAXA里面的齿轮生成？？
选择参数二不就可以搞定了，累！！

中天110 · 发表于 2009-12-10 15:01

回复 6# yxw588

CAXA里面的齿型不对

cssh_2008 · 发表于 2009-12-11 19:43

你这属于短齿 ha=0.65 c=0.55

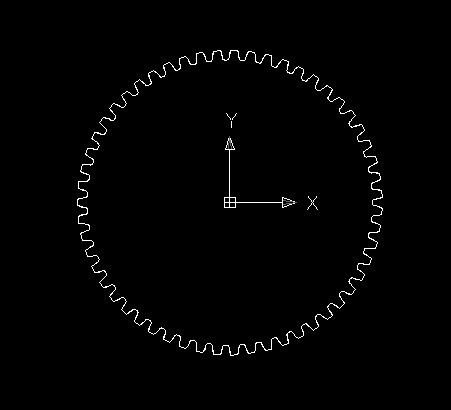

ymh1010 · 发表于 2009-12-11 21:40

你的齿轮不对

，我这才是对的！公法线应该是：Wk=5=13.99

ymh1010 · 发表于 2009-12-11 21:46

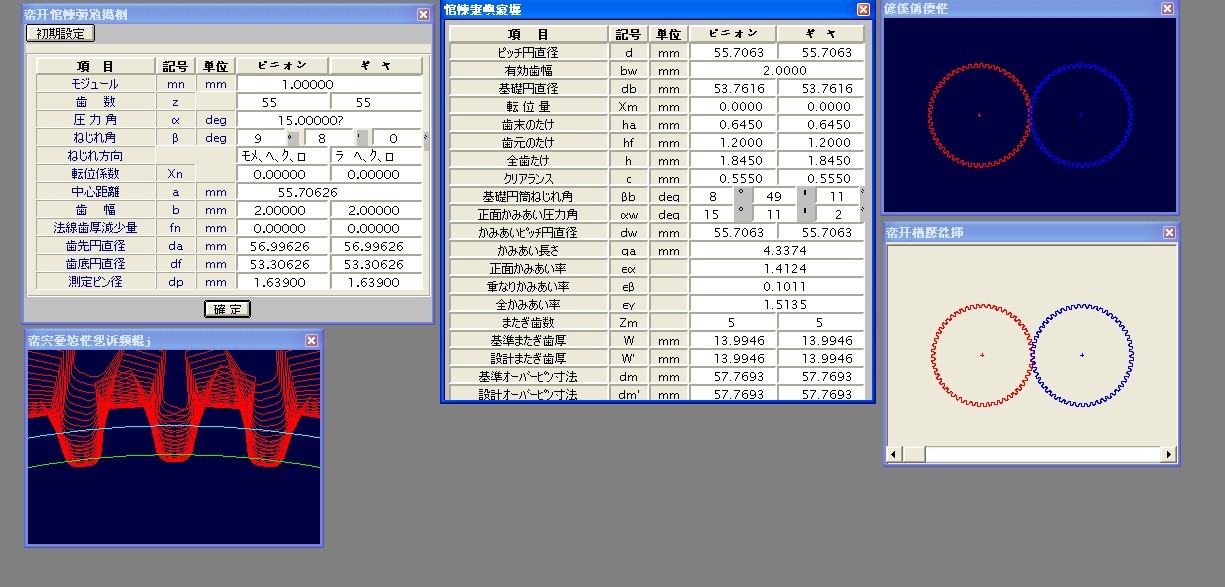

这是齿轮的参数：

账号		自动登录	找回密码
密码			注册

再上图
