倒棱和去毛刺问题

poxiangzi

去毛刺，有这么复杂吗？我觉得可以试试，热处理后倒棱，或者倒棱轻珩一下就可以了。我们都是这样做的。
楼 ...
wzjshark 发表于 2010-3-18 21:08


登录/注册后可看大图

1）不光是去毛刺，是齿轮沿着齿廓（包括齿顶圆、齿根圆）倒棱（或称挤棱），你的方法，不妨说清楚一点，讨论问题嘛，越详细越好（什么是“倒棱轻珩”？用什么设备、什么刀具实现的？）；

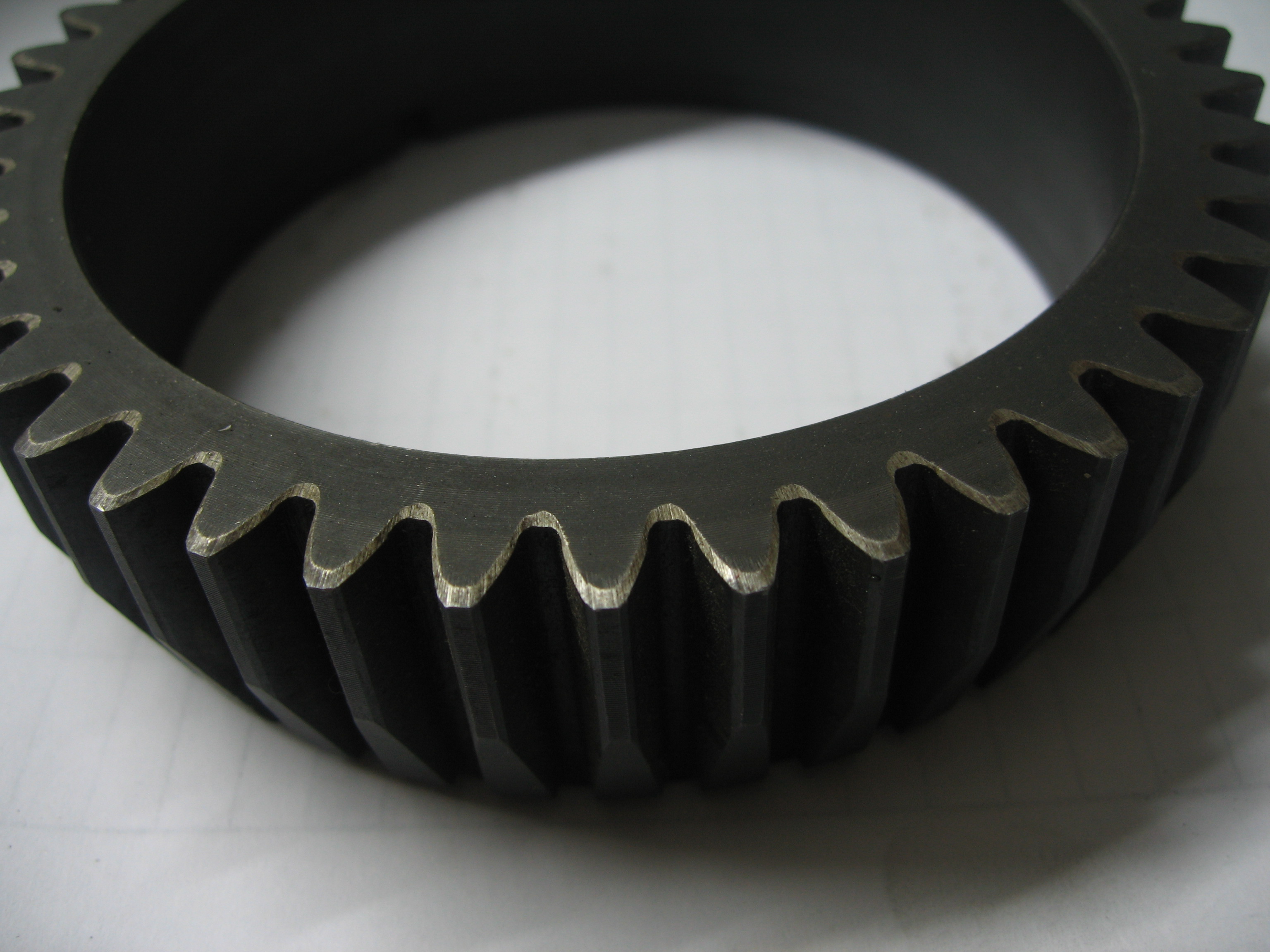

2）楼上的图片的倒棱宽度是可以控制的（图示为0.5mm~0.8mm，沿着轴向测量（可以参考前面的贴图，有一张有测量的轴向尺寸，尺寸一致性很好），一般图纸的要求也是如此，所以并不会宽到影响齿宽）；

3）不是所有齿轮都适合，请说说什么齿轮不适合，写出来我再看看，继续开发，呵呵。

poxiangzi

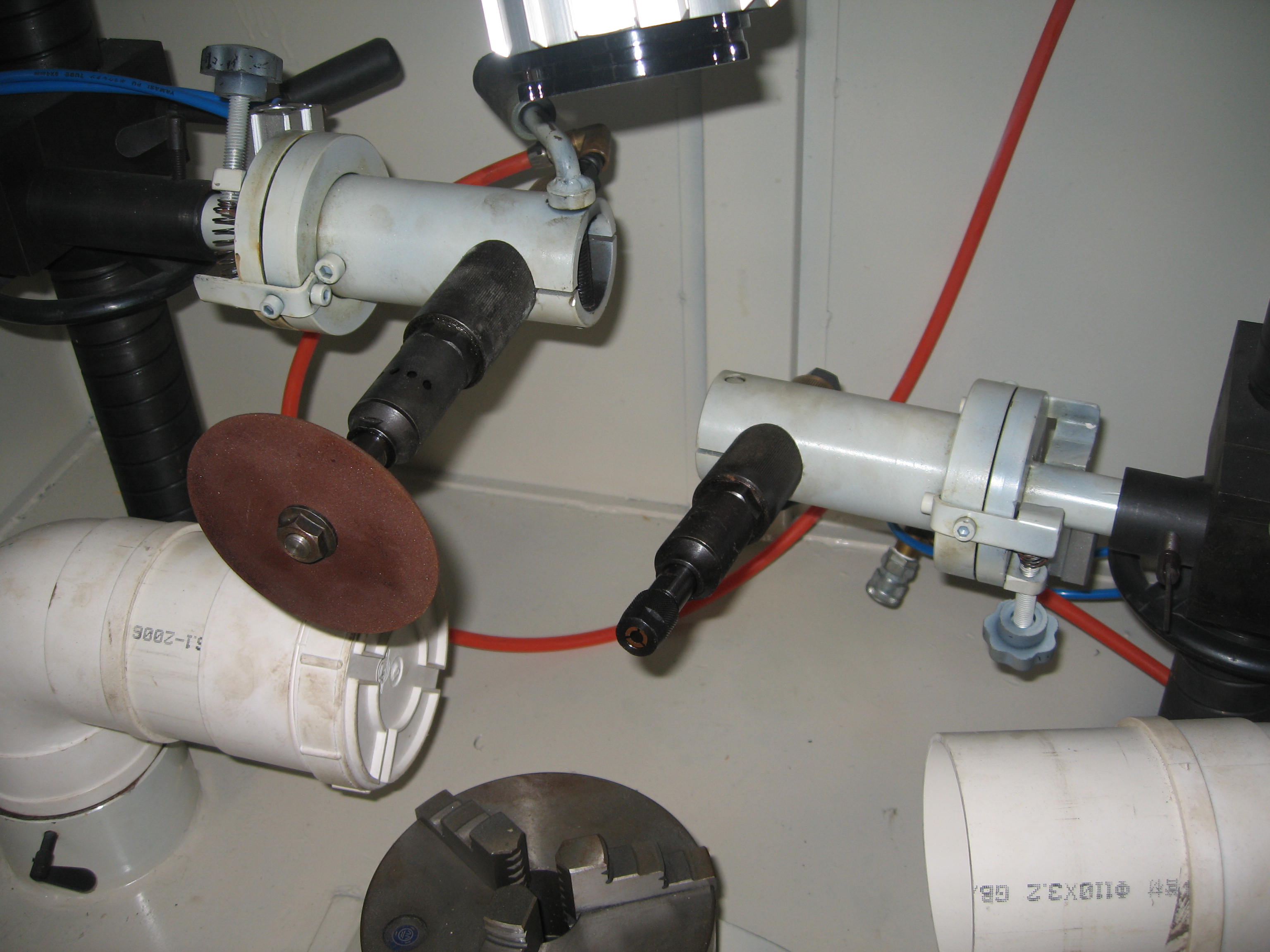

今天刚好与同事讨论倒棱、挤棱问题，在http://www.cngear.cn/上找到几张砂轮倒棱的图片（25#、41#讨论过的那种倒棱方式），大家可以参考一下，各种倒棱、挤棱方式力争都在这个帖子中包括了，请大家发表。

poxiangzi

几篇关于齿轮倒棱、挤棱的期刊论文。其中“齿轮倒棱刀的设计_Favorite.pdf”与此链接中的附件一样：http://www.gearbbs.net/forum.php?mod=viewthread&tid=514&rpid=102435&ordertype=0&page=1#pid102435

wangwei302520

确实不错~！~！

poxiangzi

圆柱齿轮挤棱刀加工报价，有3轴加工中心的可以试着报价，精度要求可以协商，只要国产、或台湾等入门级的加工中心就可以加工。

有兴趣的请报价给本人，或者有什么加工建议请联系：poxiangzi@126.com，谢谢关注。目前批量不大，属于单件生产。

或者若能告之当地普通加工中心（个人开店）加工的报价也可以。

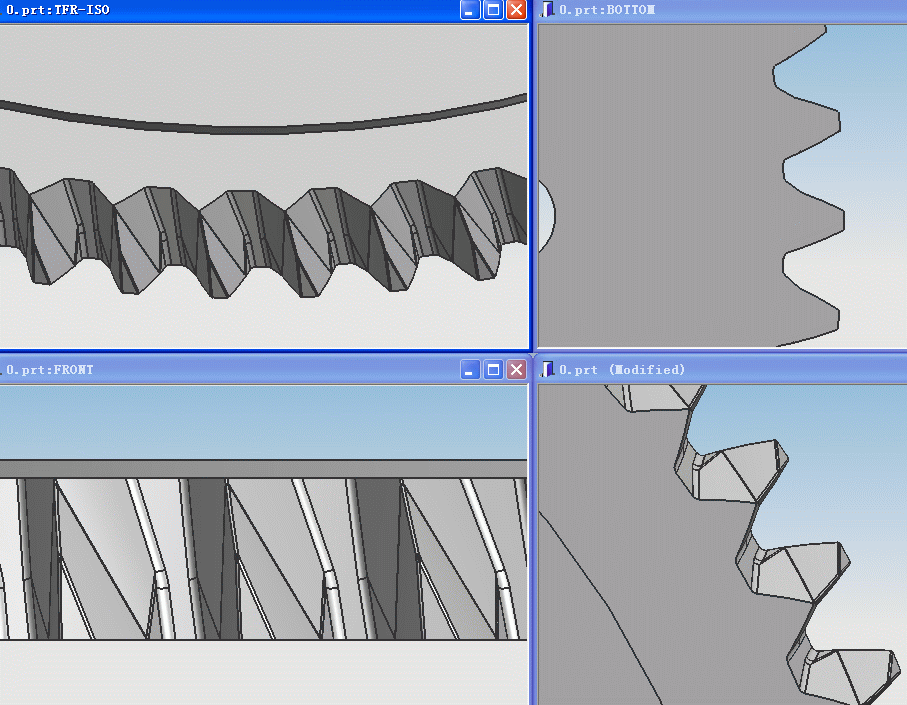

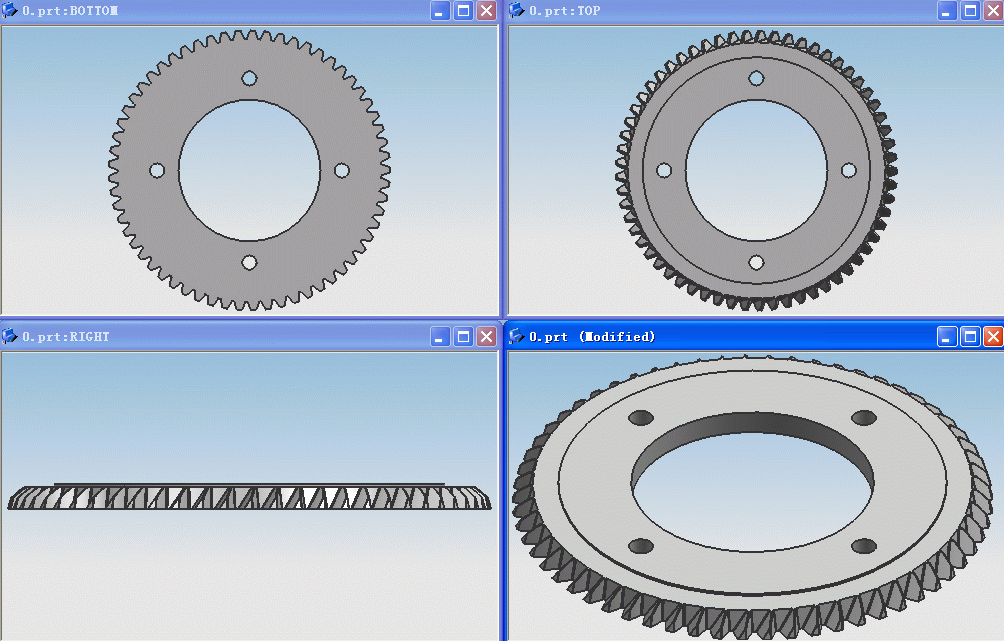

附件为加工工件的parasolid格式文档、及工程图（pdf格式）。

本人提供模型，只需要加工齿部即可，其它部分（内孔、螺纹孔等提前加工好了）。

vbyu1987

这种倒棱要求应该不高吧

老四

这一种倒角方式很好，请问一下二楼的他的加工范围多大

yangzm

55楼的这种倒棱刀最先是su出的，2002年左右的时候哈一工做出来了，并且申请了专利。在两年前汉江也做出来了，如果有想做的话价格又想便宜请联系我15356574746。

yangzm

我见过的这种倒棱刀都是磨出来的

poxiangzi

55楼的这种倒棱刀最先是su出的，2002年左右的时候哈一工做出来了，并且申请了专利。在两年前汉江也做出来了 ...
yangzm 发表于 2010-6-13 15:53


登录/注册后可看大图

“su出”是什么意思？多少钱一把呢？

你可以看看这个帖子前面的贴图，工件带倒角（工件带台阶）的刀具能加工吗？能否贴个图出来呢？带倒角、台阶的刀具用磨齿是无法磨的，刀面已经不同于斜齿轮的螺旋面了，你可以查查前面的附图。
