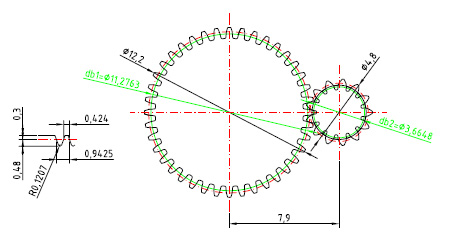

版主,你好!能不能帮忙画个齿形图,谢谢

freefreemen · 发表于 2009-11-5 20:12

文件:)

Drawing1.zip (204.69 KB, 下载次数: 17)

罗文 · 发表于 2009-11-5 22:16

唉,这么久了,竟然还没有一个人把这个正确齿形图画出来(也包括我自已),感觉难以表达啊
jslong 发表于 2009-11-4 17:35

登录/注册后可看大图

别在这瞎吹没人帮你，你自己知道转位量=X*M（变位系数X模数）。
几乎数据都出来了：大齿轮                小齿轮
                        M=0.3                M=0.3
                                 压力角 =20度
                        Z=40                   Z=13
                        x=-0.6667          x=+0.5
                  用线切割或火花机就能搞定，要齿型图做什么？验证怕出错吧。因为是塑胶模具，我没做过，不好评论。
                  只能说一句：我们做五金模的做出来齿顶圆会比理论尺寸略小些。

fanns · 发表于 2009-11-6 10:08

这种事还是自己公司画的好吧，不应该在齿轮论坛里作为问题讨论的。呵呵，不会讲话，得罪了

woodee · 发表于 2009-11-6 13:02

回复 21# freefreemen

我跟FFM齿形宽窄大小形同，只是顶圆、根圆半径差0.001，过渡曲线半径不同而已。

freefreemen · 发表于 2009-11-6 13:51

回复 24# woodee

niuershiye · 发表于 2009-11-7 23:53

唉,这么久了,竟然还没有一个人把这个正确齿形图画出来(也包括我自已),感觉难以表达啊
jslong 发表于 2009-11-4 17:35

登录/注册后可看大图

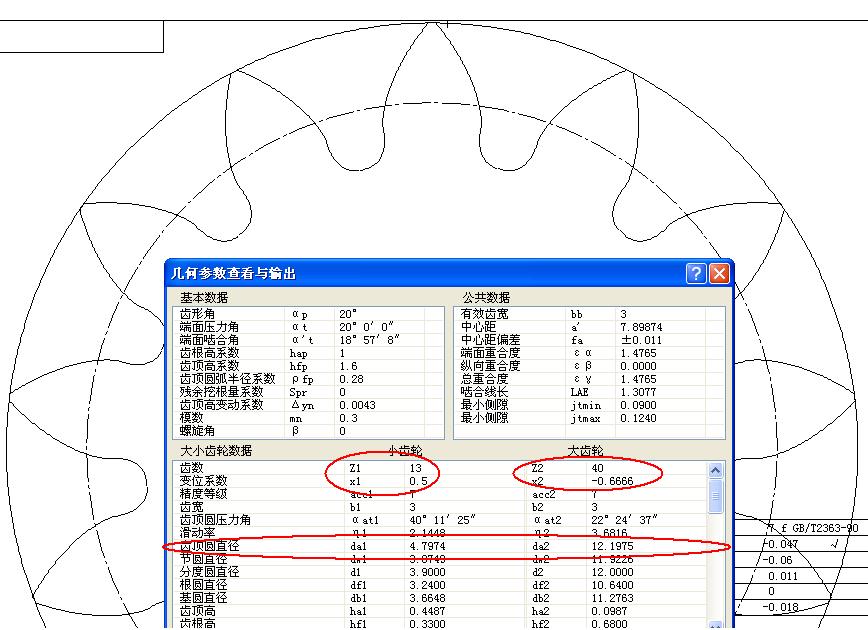

关键是你的变位与分度圆齿厚同正常计算不一致；

下面图形外径符合：

==============
你进一步确定齿厚，可以做出来。

xjb500611 · 发表于 2009-11-8 09:23

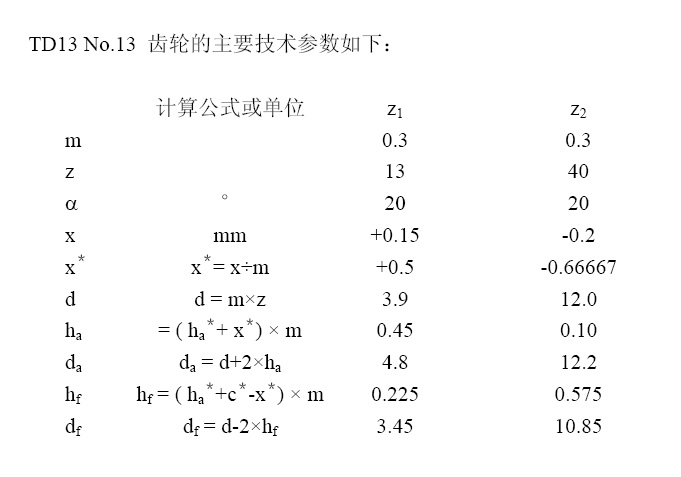

我计算了一下，楼主的图纸没有错，关键是对“转位量”的理解，我看应当相当于我们国家的“变位量”，下面是TD13 No.03齿轮的主要技术参数；

齿形图稍后再发。

xjb500611 · 发表于 2009-11-8 17:44

TD13-No.3的齿形图如下，大齿轮z1和小齿轮z2的集圆以内的不是渐开线，可能有误差。
z1的齿形已经根据原图进行修正，弦齿厚为0.424。
z2没有进行修正。附件中是用ACAD绘制的电子文件。

TD13-NO03.rar (60.98 KB, 下载次数: 6)

pinghua · 发表于 2009-11-8 21:29

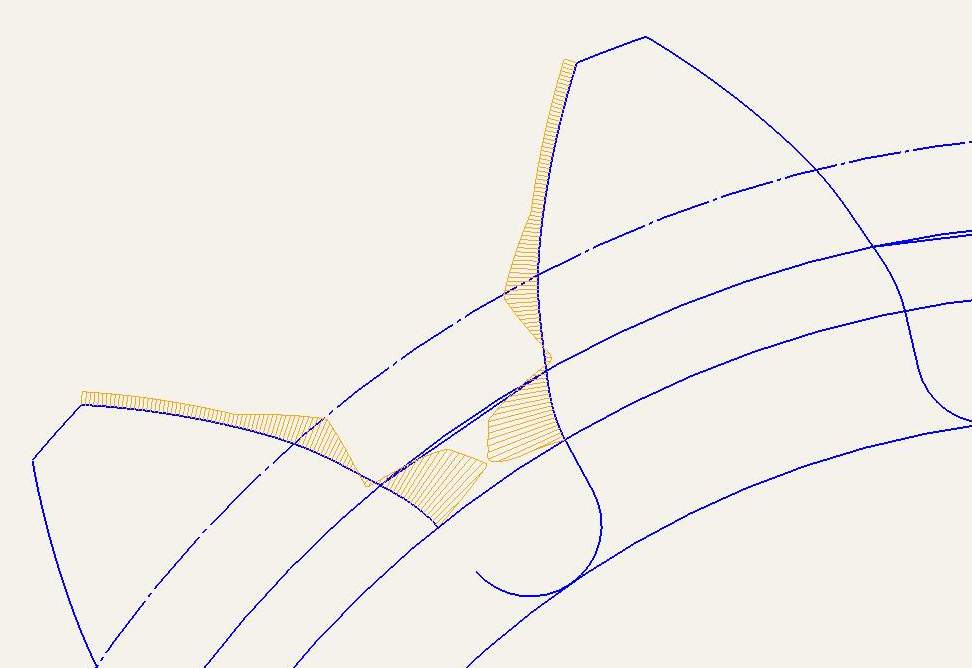

版主画的齿形曲率好象有点问题唉, 零件9.jpg

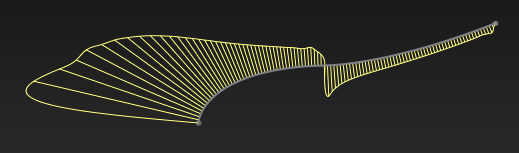

freefreemen · 发表于 2009-11-10 19:59

曲率图
