ProE角变位斜齿轮参数化设计

[复制链接]
发表于 2013-7-26 18:03 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

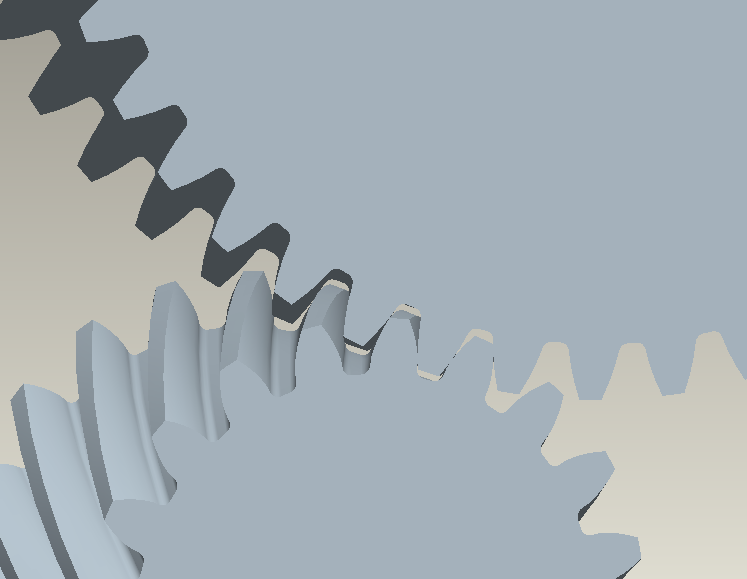

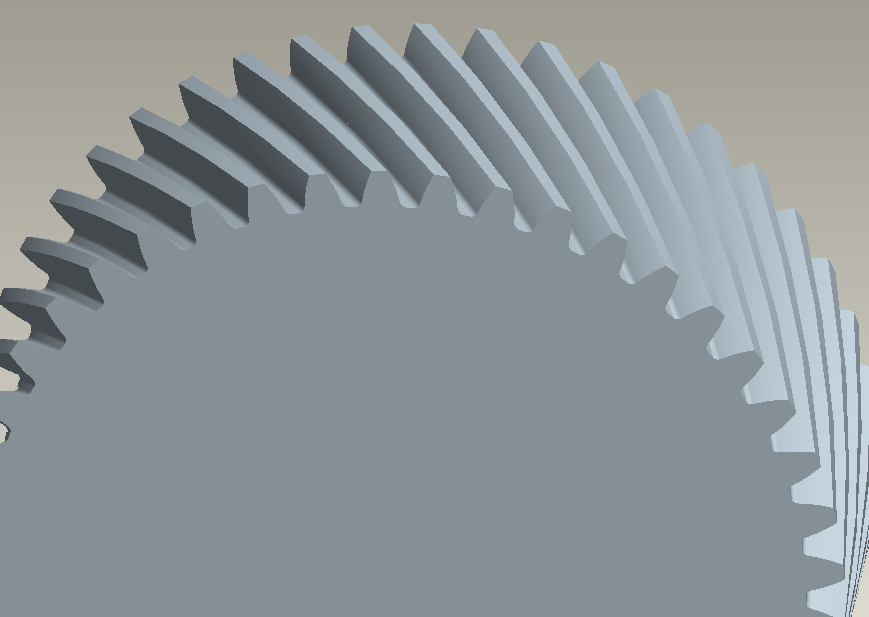

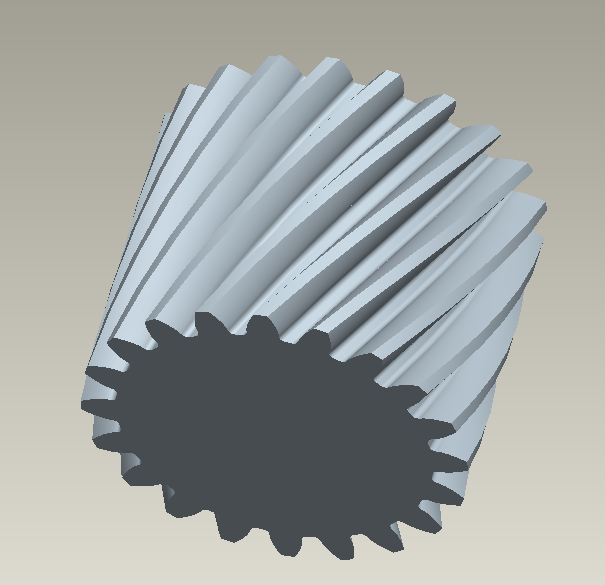

附件是角变位斜齿轮的案例
参数:mn=1   β=27
  z1=20   x1=0
z2=45    x2=-0.456245
中心距 a=36



asm0001_asm.rar

842.56 KB, 下载次数: 109, 下载积分: 齿轮币 -2 枚

xiechilun-left.rar

821.54 KB, 下载次数: 95, 下载积分: 齿轮币 -2 枚

xiechilun-right.rar

404.99 KB, 下载次数: 87, 下载积分: 齿轮币 -2 枚

点评

不错,测一下跨棒距,看看与计算的是不是完全一致,也可以测一下法面齿顶厚度。 这样可以检验模型是否真正正确。  发表于 2013-7-26 21:29
发表于 2013-7-26 21:11 | 显示全部楼层
楼主很厉害呀,向你学习
发表于 2013-8-18 15:54 | 显示全部楼层
stp的格式的文件
看不了楼主的作图过程
也都看不了参数及关系表达式
正确与否 不作过多评论
发表于 2013-8-19 07:32 | 显示全部楼层
做个61度的试试?
发表于 2013-8-19 16:00 | 显示全部楼层
关注一下啊啊 啊啊啊啊啊啊
 楼主| 发表于 2013-8-19 17:42 | 显示全部楼层

看得出您也是个喜欢专研齿轮的人
我上面给出了参数
你可以把我给出的参数输入您用的软件看生成的齿形和参数是否一致来验证,至于计算过程程序是根据已知实际中心距求变位系数,其中涉及到的各项参数都有,
发表于 2014-3-30 21:19 | 显示全部楼层
楼主太厉害了
发表于 2014-3-30 21:20 | 显示全部楼层
多谢多谢
发表于 2014-3-30 21:23 | 显示全部楼层
不是proe格式
发表于 2014-4-4 22:39 | 显示全部楼层
做个大螺旋角,且齿轮长度超过1个以上导程的齿轮试试
